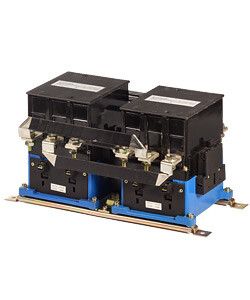

Пускатель электромагнитный ПМ12-160500 УХЛ4 В, 220В/50Гц, 4з+4р, 160А, реверсивный, без реле, IP00 - ET509193 Электротехник

Электромагнитный пускатель ПМ12-160500 УХЛ4 В, 220В/50Гц, 4з+4р, 160А, реверсивный, без реле, IP00 от бренда Электротехник предназначен для дистанционного управления трёхфазными электродвигателями, включая реверсирование направления вращения. Этот пускатель применяется в промышленных щитах и системах автоматизации, где требуется надёжная коммутация токов до 160 А.

Назначение и область применения

Пускатель ПМ12-160500 УХЛ4 В используется для включения, выключения и реверса электродвигателей переменного тока. Он подходит для управления оборудованием с активной и индуктивной нагрузкой: насосами, вентиляторами, компрессорами, кранами, эскалаторами, лифтами, станками, тепловыми завесами и системами АВР. Применяется в промышленных щитах, шкафах автоматизации, устройствах компенсации реактивной мощности и других НКУ.

Технические характеристики

• Номинальный рабочий ток: 160 А
• Напряжение питания цепи управления: 220 В переменного тока, 50 Гц
• Номинальная коммутируемая мощность: 64 кВт
• Род тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 4
• Исполнение: реверсивное - позволяет менять направление вращения двигателя
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, требует установки в корпусе
• Способ монтажа: на монтажную плату (панель)
• Подключение силовой цепи: болтовое
• Классификация по IEC: AC-3 (коммутация двигателей)

Совместимость и монтаж

Пускатель ПМ12-160500 УХЛ4 В устанавливается на DIN-рейку через специальную монтажную плату, совместимую с типовым креплением серии ПМ12. Болтовые зажимы позволяют подключить провода сечением до 50 мм2. Для работы в реверсивном режиме необходим второй аналогичный пускатель - они образуют пару, исключающую одновременное включение. Контакты управления подключаются к кнопкам «Старт», «Стоп» и «Реверс». Монтаж допускается только внутри электрошкафа или другого защищённого корпуса из-за отсутствия степени защиты IP00.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов промышленного назначения. Серия ПМ12 прошла проверку на долговечность и безопасность в условиях повышенной влажности и температурных колебаний (климатическое исполнение УХЛ4). Работает в диапазоне температур от −40C до +60C.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на десятки тысяч циклов включения-отключения
• Проверенная временем конструкция, распространённая в России и СНГ - легко найти запчасти и аналоги
• Чёткое срабатывание даже при колебаниях напряжения в сети управления
• Возможность расширения функционала: можно добавить дополнительные контактные модули (например, блокировочные или сигнализирующие)
• Не требует обслуживания при правильной эксплуатации

Ограничения применения

• IP00 - нельзя использовать вне электрошкафа; риск поражения током и повреждения от пыли, влаги, механических ударов
• Нет встроенной тепловой защиты - необходимо применять отдельное тепловое реле для защиты двигателя от перегрузки
• Не предназначен для частотного регулирования или плавного пуска - только дискретное включение/выключение
• Требуется двойная установка для реверса - один пускатель не может выполнять реверс самостоятельно
• Не рекомендован для сред с взрывоопасной пылью или агрессивными газами без дополнительной герметизации

Примеры использования

• Шкаф управления лифтом - два пускателя ПМ12-160500 обеспечивают подъём и спуск кабины
• Автоматический ввод резерва (АВР): переключение между основным и резервным питанием
• Цеховой конвейер: включение, остановка и изменение направления движения
• Вентиляционная система: управление крупными вентиляторами в промышленных помещениях
• Щит распределительный (ЩР): коммутация группы электродвигателей

Практические советы

• Выбирайте пускатель с запасом по току - 160 А - это максимальный показатель. Для длительной работы используйте нагрузку до 80–90 % (до 140 А)
• При сборке реверсивной схемы обязательно используйте механическую и электрическую блокировку - чтобы исключить одновременное включение двух пускателей
• Проверьте посадочные размеры перед монтажом - пускатель ПМ12-160500 имеет стандартизованный крепёж, но требует точного расположения на плате
• Для увеличения срока службы контролируйте чистоту контактов и плотность затяжки болтов - слабый контакт вызывает нагрев
• Если нужна защита от перегрузки - выбирайте модель с термореле (например, ПМ12-160500 с ТР), а не эту версию без него
