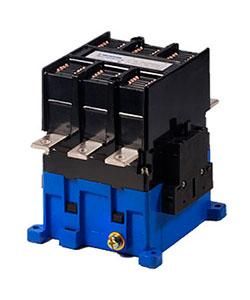

Пускатель ПМА-6102 УХЛ4 В 160А кат. 220В 2НО+2НЗ IP00 без реле Электротехник ET255378

Пускатель электромагнитный (ЭТ) ПМА-6102 УХЛ4 В, 220В, 2з+2р, 160А, нереверсивный, без реле, IP00 - это дистанционно управляемый контактор для коммутации силовой цепи переменного тока до 660 В, рассчитанный на номинальный ток 160 А. Подходит для сборки в промышленных щитах и используется там, где требуется надёжное включение и выключение оборудования без частых механических воздействий.

Назначение и область применения

Пускатель электромагнитный (ЭТ) ПМА-6102 предназначен для дистанционного включения и отключения электрических цепей под нагрузкой. Он работает в паре с внешними устройствами - например, тепловыми реле - чтобы обеспечить защиту двигателей. Без реле он выполняет функцию просто управляющего контактора.

• Управляет двигателями: насосов, вентиляторов, компрессоров, эскалаторов, кранов, станков.
• Используется в системах АВР, УКРМ, ЩОТ, щитах освещения и распределения.
• Подходит для промышленных объектов: металлургии, нефтегаза, пищевой и легкой промышленности, энергетики, горнодобывающей отрасли.
• Применяется в городских сетях и на инфраструктурных объектах.

Технические характеристики

• Номинальный ток: 160 А - способен безопасно коммутировать нагрузки до этого значения.
• Напряжение главной цепи: до 660 В переменного тока (50/60 Гц).
• Напряжение катушки управления: 220 В AC - требует именно такого питания для срабатывания.
• Контакты: 2 нормально замкнутых (НЗ) + 3 нормально открытых (НО); среди них 2 вспомогательных замыкающих и 2 вспомогательных размыкающих - используются для сигнализации, блокировок и управления вторичными цепями.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, доступен к контактам.
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в основании, не предполагает DIN-рейку.
• Исполнение: нереверсивное - нельзя изменить направление вращения , нужен второй контактор для реверса.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C, в средах с высокой влажностью и запылённостью, но только внутри защищённых щитов.

Совместимость и монтаж

Пускатель электромагнитный (ЭТ) ПМА-6102 монтируется исключительно на жесткую монтажную плату. Для установки нужны четыре отверстия под крепёж - проверьте соответствие размеров перед заказом. Катушка управления питается от сети 220 В AC - не совместима с постоянным током или другими напряжениями (например, 380 В).

Не имеет встроенной тепловой защиты - для защиты двигателя необходимо использовать внешнее реле перегрузки (например, серий ТР, ТРП, ЛТР). Комбинируйте с ними в одном модульном блоке.

Вспомогательные контакты можно использовать для формирования сигналов “работа” / “останов”, аварийной блокировки или связи с PLC. Все контакты - медные, покрыты антикоррозийным слоем.

Безопасность и стандарты

Пускатель электромагнитный (ЭТ) ПМА-6102 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12445. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Относится к классу I - заземление корпуса обязательно при использовании в промышленных установках. Поскольку степень защиты IP00, все части находятся под напряжением - работа возможна только после отключения питания и в закрытом щите.

Преимущества

• Высокая долговечность контактов благодаря качественному материалу и оптимизированному механизму.
• Отсутствие шума при работе - особенно важно в помещениях с длительным пребыванием людей.
• Надёжная работа даже при колебаниях напряжения +-10 % от номинала.
• Широкий диапазон рабочих температур - подходит для холодных и влажных помещений, если установлен в герметичном шкафу.
• Готов к интеграции в любые типы промышленных щитов: АВР, ЩОТ, УКРМ, ПР.

Ограничения применения

• Не применяется вне защищённых щитов - IP00 не защищает ни от пыли, ни от влаги, ни от случайного прикосновения.
• Не подходит для частых включений более 600 раз в час - риск перегрева катушки и износа контактов.
• Не содержит внутренней термической защиты - обязательна установка внешнего реле перегрузки при управлении двигателями.
• Нельзя использовать для реверсивных схем - для изменения направления вращения потребуются два таких контактора.
• Не рекомендован для взрывоопасных зон - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• Щит управления лифтом: один ПМА-6102 включает двигатель подъёмника, другой - опускает его (при двухконтакторной схеме).
• Автоматический ввод резерва: контактор переключает нагрузку между основным и резервным источником.
• Система вентиляции: включение/выключение вентилятора по таймеру или датчику CO₂ через кнопку или PLC.
• Цеховое оборудование: запуск станка с пульта управления, удалённо от места установки.
• Освещение крупного склада: групповое включение светильников через контроллер с помощью вспомогательных контактов.

Практические советы

• Выбирая Пускатель электромагнитный (ЭТ) ПМА-6102, убедитесь, что ваша система использует именно 220 В AC для катушки - другие напряжения не работают.
• При монтаже на плату соблюдайте минимальные зазоры между проводами и контактами - из-за IP00 опасность поражения током высока.
• Для увеличения срока службы избегайте частых включений - лучше применять частотники или плавный пуск при необходимости многочисленных циклов.
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление и подгорание снижают надёжность.
• Используйте этот контактор только в составе полноценного щита - никогда не устанавливайте его открыто на стене или в сыром месте.
