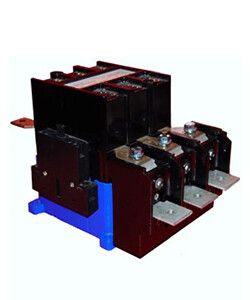

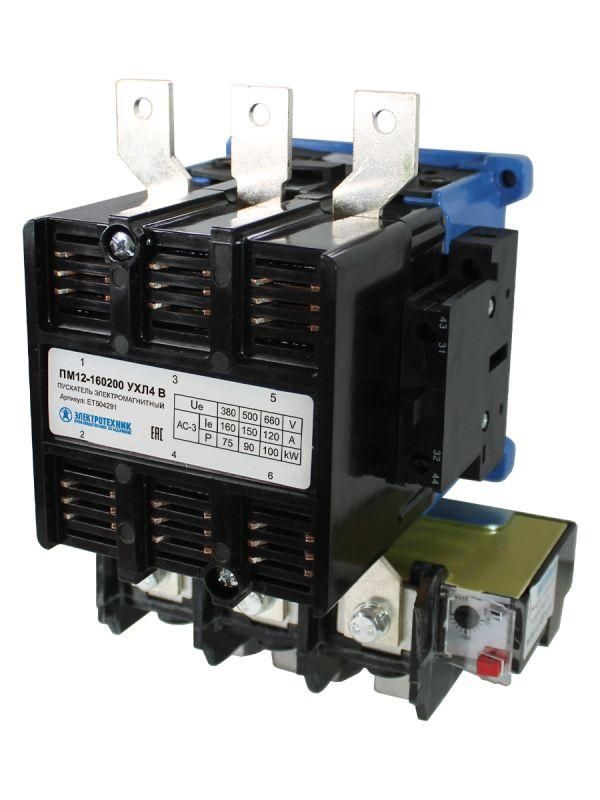

Пускатель электромагнитный ПМ12-160200 УХЛ4 В 160А 220В/50Гц AC 2НО+2НЗ нереверсивный с реле РТТ-326 136-160А Электротехник ET504291

Электромагнитный пускатель ПМ12-160200 УХЛ4 В 220В/50Гц от бренда Электротехник - это нереверсивное устройство для дистанционного включения и отключения трёхфазных нагрузок до 160 А, оснащённое тепловым реле РТТ-326 для защиты двигателей от перегрузки. Подходит для монтажа на DIN-рейку и применяется в промышленных щитах, станках, насосах и системах АВР.

Назначение и область применения

Пускатель ПМ12-160200 предназначен для удалённого управления трёхфазными электродвигателями и другими мощными нагрузками переменного тока. Он используется там, где требуется частое включение и выключение оборудования без ручного воздействия.

• Запуск и остановка двигателей насосов, вентиляторов, компрессоров, конвейеров, лифтов и кранов;
• Управление нагревательными элементами, тепловыми завесами и печами;
• Автоматический ввод резерва (АВР) и системы освещения;
• Сборка промышленных щитов: ЩОТ, УКРМ, ЩР, ПР, ЯЩИКИ УПРАВЛЕНИЯ;
• Применяется в пищевой, металлургической, нефтегазовой, энергетической и горнорудной промышленности.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который может безопасно проходить через главные контакты;
• Коммутируемая мощность: 64 кВт - эквивалентная нагрузка при напряжении 380 В и коэффициенте мощности 0.85;
• Напряжение управления: 220 В переменного тока - питание катушки пускателя; совместимо с сетями 50 Гц;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Количество контактов: 3 нормально открытых + 3 нормально замкнутых - позволяют реализовать сложную логику управления;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 50 мм2;
• Способ монтажа: на DIN-рейку или монтажную плату - удобен для сборки шкафов;
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса;
• Климатическое исполнение: У3 - работает при температуре от –40 C до +45 C, устойчив к повышенной влажности;
• Тепловое реле: РТТ-326 с диапазоном регулировки 136–160 А - защищает двигатель от перегрузки, перекоса фаз и длительного пуска.

Совместимость и монтаж

Пускатель ПМ12-160200 совместим с большинством стандартных DIN-реек шириной 35 мм. Для подключения используйте медные провода сечением 16–50 мм2. Клеммы рассчитаны на плотное затягивание - не допускайте перетяга, чтобы не повредить пластиковые детали.

Подключите катушку управления к сети 220 В через кнопочные посты или PLC. Главные контакты подсоединяются к трёхфазному двигателю или другой нагрузке. Тепловое реле РТТ-326 уже установлено и отрегулировано под ток 136–160 А - проверьте соответствие реального тока двигателя перед запуском.

Безопасность и стандарты

Пускатель ПМ12-160200 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для промышленных контакторов. Обеспечивает класс коммутации AC-3 - подходящий для пуска и остановки асинхронных двигателей. Применение в соответствии с правилами ПУЭ обязательно.

Преимущества

• Высокая механическая и электрическая износостойкость - срок службы более 1 млн циклов включения/выключения;
• Проверенная временем конструкция - надёжность подтверждена десятилетиями эксплуатации в России и СНГ;
• Интегрированное тепловое реле РТТ-326 исключает необходимость внешней защиты;
• Простота замены - аналогичные модели легко найти на рынке;
• Широкий диапазон рабочих температур - работает даже в холодных складах и на открытых площадках зимой.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP00 требует герметичной установки;
• Не подходит для частотного регулирования - не рассчитан на работу при импульсном токе от частотника;
• Не использовать в средах с взрывоопасными газами или пылью - отсутствует взрывозащита;
• Не рекомендован для нагрузок выше 160 А - превышение вызывает перегрев и выход из строя;
• Требуется точная настройка теплового реле - неверный порог сработки может привести к ложным отключениям или отказу защиты.

Примеры использования

• Щит управления насосной станцией - пускатель включает три насоса по очереди при снижении давления;
• Конвейерная линия на пищевом предприятии - пускатель запускает ленту после срабатывания датчика наличия продукта;
• Система АВР в жилом комплексе - при аварии основного питания пускатель включает резервный генератор;
• Вентиляционная система в цеху - пускатель активируется по таймеру или сигналу от термодатчика.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону реле РТТ-326 (136–160 А);
• Используйте дополнительные контактные модули (например, 2НО или 2НЗ) для сигнализации состояния пускателя;
• Не забывайте про вентиляцию в шкафу - при работе на пределе тока возможен нагрев окружающих элементов;
• При замене старого пускателя сверьте тип подключения и расположение клемм - ПМ12 имеет стандартизованный форм-фактор;
• Для долгой службы периодически проверяйте состояние винтовых зажимов - ослабление контактов вызывает нагрев и искрение.
