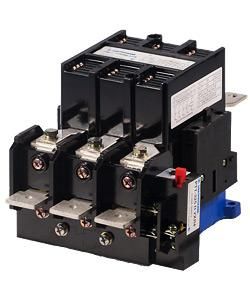

Пускатель электромагнитный ПМА-6200 УХЛ4 В, 220В, 2з+2р, 160А, нереверсивный, с реле РТТ-326 136-160А, IP00 - ET255371 Электротехник

Пускатель электромагнитный ПМА-6200 УХЛ4 В, 220В, 2з+2р, 160А, нереверсивный, с реле РТТ-326 136-160А, IP00 - это комбинированный аппарат для дистанционного управления электродвигателями и другими нагрузками до 160 А, сочетающий контактор и тепловое реле. Бренд Электротехник обеспечивает надёжную работу устройства в промышленных условиях, а артикул et255371 позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Пускатель электромагнитный ПМА-6200 УХЛ4 В предназначен для безопасного включения и выключения электрических цепей с высокими токами - в частности, трёхфазных электродвигателей. Он используется там, где требуется частый запуск и остановка оборудования: на конвейерах, насосах, вентиляторах, кранах, лифтах, тепловых завесах и в системах АВР. Интегрированное реле РТТ-326 защищает двигатель от перегрузки, перекоса фаз и заклинивания ротора. Устройство применяется в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других типах НКУ.

Технические характеристики

• Номинальный ток: 160 А - способен коммутировать нагрузки до этой величины без перегрева.
• Напряжение силовой цепи: 380 В переменного тока (AC) - работает в сетях с линейным напряжением до 660 В, но сертифицирован для 380 В.
• Напряжение катушки управления: 220 В AC - требует именно такого напряжения для срабатывания; не совместим с 110 В или постоянным током.
• Контакты: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО) вспомогательных - используются для сигнализации, блокировки и управления схемами.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус открытый, требует установки внутри электрошкафа.
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой панели, не имеет DIN-рейки.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, допускает работу при температуре от −40C до +40C.
• Тип: нереверсивный - не поддерживает изменение направления вращения двигателя; для реверса нужен второй пускатель.

Совместимость и монтаж

Пускатель электромагнитный ПМА-6200 УХЛ4 В монтируется исключительно на монтажную плату. Для сборки щита необходимо предусмотреть место под крепёжные отверстия и зазоры для проводов. Катушка управления питается от 220 В - используйте отдельный источник, не подключайте её к фазе 380 В. Подключение силовых кабелей - сверху и снизу, винтовые зажимы. Вспомогательные контакты доступны для внешней схемы через клеммники. Не рекомендуется использовать в открытом виде - из-за IP00 возможен контакт с токоведущими частями.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов и ГОСТ Р 50030.5.1–2012 для тепловых реле. Работает в соответствии с классом IEC 60947-5-1 для вспомогательных контактов. Применение в промышленных установках требует соблюдения правил ПУЭ: обязательна защита от случайного прикосновения, что достигается установкой в закрытый шкаф.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественной сборке и медным контактам.
• Интеграция реле РТТ-326 снижает количество компонентов в щите и уменьшает время монтажа.
• Отсутствие шума при работе - контактор работает бесшумно даже после многолетнего использования.
• Устойчивость к колебаниям напряжения +-10% от номинала 220 В - стабильно срабатывает при просадках.
• Подходит для длительной эксплуатации в агрессивных средах: маслянистый воздух, пыль, вибрации - благодаря исполнению УХЛ4.

Ограничения применения

• Не подходит для установки вне электрошкафа - степень защиты IP00 не предохраняет от пыли, влаги и прикосновений.
• Нельзя применять для постоянного тока - катушка и контакты рассчитаны только на переменный ток 50/60 Гц.
• Не поддерживает реверс - для изменения направления вращения двигателя требуется два таких пускателя и блокировка взаимной активации.
• Не имеет встроенного термозащитного отключения - реле РТТ-326 реагирует только на перегрузку, но не на короткое замыкание; для этого нужны автоматы.
• Требуется точное соответствие напряжения катушки - подача 380 В вместо 220 В вызовет немедленный выход из строя.

Примеры использования

• Шкаф управления насосной станцией - пускатель включает насос при повышении давления, реле защищает от сухого хода.
• Автоматический ввод резерва (АВР): один ПМА-6200 управляет основным питанием, другой - резервным, реле контролирует перегрузку.
• Конвейер на пищевом производстве: пускатель запускает ленту, вспомогательные контакты дают сигнал на пульт оператора.
• Освещение крупного склада: через вспомогательные контакты реализовано управление светом по времени или датчикам движения.

Практические советы

• Выбирая пускатель, проверьте, чтобы напряжение катушки (220 В) совпадало с вашим источником управления - чаще всего ошибки возникают здесь.
• При монтаже на плату оставьте минимум 50 мм свободного пространства вокруг для теплоотвода и обслуживания.
• Используйте кабели сечением не менее 25 мм2 для силовых цепей при 160 А - меньшие сечения вызывают нагрев.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час).
• Для защиты от скачков напряжения перед катушкой установите RC-цепочку или варистор - продлит срок службы.
• Если вам нужен реверс - выбирайте пару ПМА-6200 с блокировкой, а не одиночный экземпляр.
