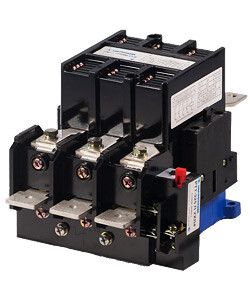

Пускатель ПМА-6202 УХЛ4 В 160А кат. 220В 2НО+2НЗ IP00 с реле РТТ-326 136-160А Электротехник ET255370

Пускатель электромагнитный 220В 2з+2р 160А нереверсивный с реле РТТ-326 136-160А IP00 УХЛ4 В ПМА-6202 - это комбинированное устройство на основе контактора серии ПМА и теплового реле РТТ-326, предназначенное для безопасного запуска, остановки и защиты электродвигателей мощностью до 160 А. Бренд Электротехник обеспечивает надёжную работу устройства в промышленных условиях.

Назначение и область применения

Пускатель электромагнитный 220В 2з+2р 160А нереверсивный с реле РТТ-326 136-160А IP00 УХЛ4 В ПМА-6202 используется для дистанционного включения и выключения силовой цепи с нагрузкой до 660 В переменного тока. Он сочетает функции коммутации и термической защиты двигателя - предотвращает повреждения при перегрузках, перекосе фаз, длительном пуске или заклинивании ротора.

• Подходит для управления электродвигателями: насосов, вентиляторов, компрессоров, конвейеров, кранов, эскалаторов, лифтов, станков.
• Применяется в системах АВР, УКРМ, ЩОТ, щитах освещения и распределения.
• Часто устанавливается в промышленные шкафы и НКУ: ЩР, ЩУР, ПР, ЯРУСМ.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток главных контактов.
• Напряжение катушки управления: 220 В AC - требует именно переменного тока, не совместимо с постоянным.
• Номинальное напряжение сети: до 660 В AC - работает в сетях 380–660 В, частота 50/60 Гц.
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих - используются для сигнализации, блокировок, управления другими цепями.
• Тепловое реле: РТТ-326, регулируемый диапазон 136–160 А - защищает двигатель от перегрева, можно настроить под конкретную нагрузку.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри корпуса или шкафа.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C, в средах с высокой влажностью и запылённостью, но только в защищённых помещениях.
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой панели, не имеет DIN-рейки.

Совместимость и монтаж

Пускатель электромагнитный 220В 2з+2р 160А нереверсивный с реле РТТ-326 136-160А IP00 УХЛ4 В ПМА-6202 не устанавливается на DIN-рейку. Для сборки необходимо использовать специальную монтажную плату с соответствующими отверстиями и креплениями. Катушка управления рассчитана исключительно на 220 В переменного тока - подключение к 380 В или постоянному току вызовёт выход из строя.

Главные контакты рассчитаны на три фазы. Подключение проводов осуществляется через верхние и нижние зажимы. Вспомогательные контакты доступны для внешних цепей управления - используйте их для индикации состояния ("включен"/"выключен") или интерлоков.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1 для электромагнитных контакторов. Тепловое реле РТТ-326 прошло проверку на соответствие нормам защиты двигателей. Однако из-за степени защиты IP00 использование вне электрошкафа противоречит правилам безопасности - обязательна установка в закрытом корпусе с классом защиты не ниже IP54.

Преимущества

• Высокая механическая долговечность благодаря качественной контактной группе.
• Отсутствие шума при работе - важное преимущество для помещений с людьми.
• Интеграция реле РТТ-326 снижает количество отдельных компонентов в щите, уменьшает время монтажа.
• Широкий диапазон настройки реле (136–160 А) позволяет адаптировать защиту под реальные условия эксплуатации.
• Климатическое исполнение УХЛ4 делает возможным применение в холодных регионах и неотапливаемых цехах.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификат взрывозащиты.
• IP00 требует жесткого соблюдения условий установки: только внутренняя часть герметичного шкафа, без открытого доступа к контактам.
• Нельзя использовать в качестве реверсивного пускателя - конструкция нереверсивная, для изменения направления нужен второй экземпляр.
• Не рекомендован для частых включений более 600 раз в час - риск перегрева контактов.
• Не поддерживает управление по постоянному току - катушка 220 В AC не будет работать на DC.

Примеры использования

• Щит управления конвейером на пищевом предприятии: пускатель включает мотор, реле РТТ-326 отключает питание при забивании ленты.
• Автоматический ввод резерва (АВР): один пускатель подключает основной источник питания, другой - резервный, сигналы с вспомогательных контактов передаются в контроллер.
• Система вентиляции в цеху: пускатель запускает вентилятор после старта технологического процесса, реле защищает от перегрузки при увеличенной нагрузке.
• Горнорудный комплекс: установлен в защищенном щите рядом с буровой машиной, управляет крупным насосом для охлаждения оборудования.

Практические советы

• Выбирая этот пускатель, обязательно сверьте расчетный ток двигателя с диапазоном реле РТТ-326 (136–160 А); если двигатель меньше 136 А - выбирайте другую модель.
• При монтаже на плату используйте изолирующие прокладки между корпусом и металлом, чтобы избежать пробоя.
• Проверьте целостность контактов перед первым включением - особенно если изделие хранилось в сыром месте.
• Для удобства обслуживания выведите вспомогательные контакты на клеммную колодку - так легче диагностировать состояние пускателя.
• Не экономьте на корпусе: даже при хорошем качестве самого пускателя, открытое расположение приведёт к отказу из-за пыли, влаги или случайного прикосновения.
