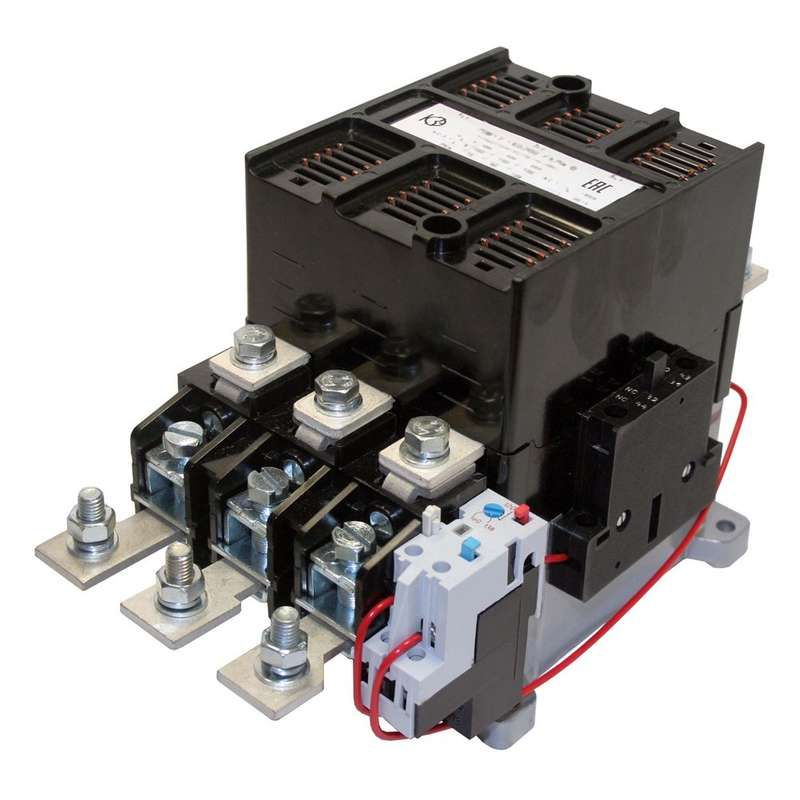

Пускатель электромагнитный ПМ12-160200 УХЛ4 В 220В 1602 - 072200220ВВ220000520 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 160А - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Бренд КЗЭА и артикул пм12-160200 обеспечивают совместимость с промышленными системами управления, где требуется надёжная коммутация нагрузки до 75 кВт.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 160А предназначен для управления трёхфазными асинхронными двигателями в стационарных установках. Он обеспечивает дистанционный пуск, остановку и реверсирование при напряжении до 660 В и частоте 50–60 Гц. Применяется в системах автоматизации: конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ. Интегрируется в панели управления благодаря монтажной плате и защищает двигатель от перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную работу при такой нагрузке.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальная мощность: 75 кВт - оптимальная мощность двигателя, который можно контролировать этим пускателем.
• Напряжение коммутируемых цепей: до 660 В - позволяет работать в сетях высокого напряжения.
• Тепловое реле: да - встроено, защищает от перегрева двигателя; диапазон настройки - 120 А.
• Количество контактов: 3 НО + 2 НЗ + 2 НО + 2 НЗ - всего 9 контактов, включая основные силовые и вспомогательные для схем управления.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при повышенной влажности и перепадах температур.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Максимальная температура эксплуатации: 55 C - нельзя использовать в средах выше этого значения.
• Тип соединения: винтовые зажимы - удобны для многожильных проводов, требуют периодической проверки затяжки.
• Класс выпуска: класс 20 - время срабатывания теплового реле соответствует стандартному графику для защиты двигателей.
• Индикация: да - наличие индикатора состояния (например, включения катушки), хотя световых сигнализаторов нет.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 160А монтируется на монтажную плиту - не имеет штанги для крепления на DIN-рейку. Подключение силовых цепей - через винтовые зажимы, подходят медные жилы сечением до 50 мм2. Управляющая катушка работает от 220 В AC, поэтому необходимо соблюдать соответствие напряжения в цепи управления. Для расширения функций можно подключить дополнительные контактные модули (блоки), совместимые с конструкцией КЗЭА. Обязательно убедитесь, что посадочное место на панели соответствует габаритам аппарата - он не универсален для всех типов корпусов.

Безопасность и стандарты

Пускатель соответствует требованиям к промышленным аппаратам для управления электроприводами. Тепловое реле обеспечивает защиту от перегрузок и обрыва фазы, что снижает риск повреждения двигателя. Отсутствие защиты от бросков тока при включении требует внешней защиты (например, предохранителей). Для подавления импульсов перенапряжения на катушке рекомендуется установка ОПН (ограничителя перенапряжения) параллельно катушке управления - особенно в сетях с частыми скачками напряжения.

Преимущества

• Встроенное тепловое реле исключает необходимость отдельного устройства защиты.
• Высокий уровень коммутационной способности (160 А) подходит для крупных промышленных двигателей.
• Гибкая система контактов - 9 контактов позволяют реализовать сложные схемы управления, включая реверс.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках в умеренных широтах.
• Индикация состояния катушки помогает оперативно диагностировать отказы в работе системы.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости или влажности - степень защиты IP20 не обеспечивает герметичность.
• Максимальная рабочая температура 55 C - невозможен монтаж рядом с нагревательными элементами или в плохо вентилируемых щитах.
• Только монтаж на плату - не подходит для установки на DIN-рейку, что ограничивает применение в стандартных распределительных щитах.
• Отсутствие световой индикации состояния контактов - индикатор показывает лишь включение катушки, а не положение силовых контактов.
• Не используется для постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Управление насосом в системе водоснабжения завода - пускатель включает двигатель 75 кВт при получении сигнала от PLC.
• Автоматизация конвейера на пищевом производстве - реверс двигателя через изменение порядка фаз, управляемый через вспомогательные контакты.
• Вентиляционная установка в цеху - пускатель с тепловой защитой отключает двигатель при заклинивании вентилятора.
• Компрессор в pneumatic-системе - использование в составе панели управления с внешними кнопками и аварийной остановкой.

Практические советы

• Проверьте напряжение катушки перед первым включением - неверное питание (например, 380 В вместо 220 В) приведёт к выходу из строя.
• При монтаже на плату используйте изолирующие прокладки - металл корпуса может быть потенциально опасным при пробое изоляции.
• Обеспечьте свободный доступ к винтовым зажимам для регулярной проверки затяжки - ослабление контакта вызывает перегрев.
• Подключите ОПН параллельно катушке, особенно если в сети есть частые перепады напряжения - продлит срок службы пускателя.
• Не допускайте превышения тока нагрузки свыше 160 А - даже кратковременные перегрузки могут привести к свариванию контактов.
• При использовании в режиме частого пуска (более 10 раз в час) убедитесь, что температура окружающей среды не превышает 40 C - иначе возрастает риск перегрева.
