Пускатель электромагнитный ПМ12-160100 230В 2NC+4NO EKF Basic | pm12-160/220

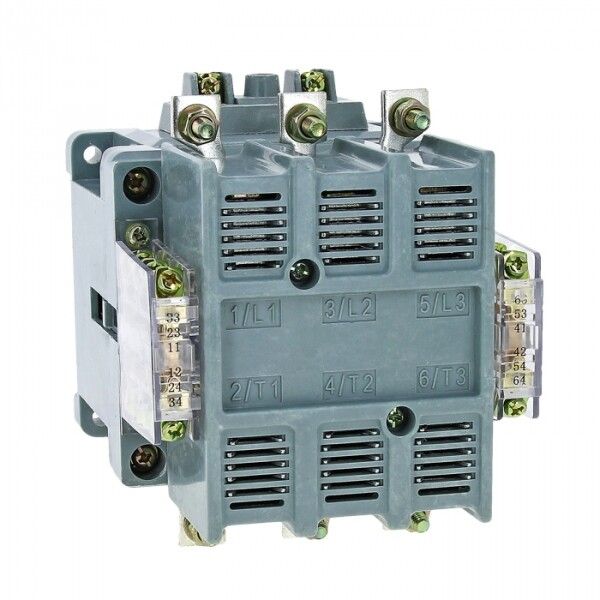

Пускатель электромагнитный ПМ12-160100 160А от EKF — устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 80 кВт. Катушка управления рассчитана на напряжение 230 В переменного тока, а коммутация осуществляется через три силовых контакта с двумя нормально замкнутыми и четырьмя нормально разомкнутыми вспомогательными контактами. Артикул pm12-160/220 соответствует серии Basic и предназначен для установки на монтажную плату.

Назначение и область применения

Пускатель электромагнитный ПМ12-160100 используется для удалённого запуска и остановки трёхфазных электродвигателей, а также для защиты оборудования от перегрузок и коротких замыканий в составе автоматических систем. Подходит для применения в промышленной автоматике: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Устройство работает в сетях переменного тока 50 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 160 А
• Напряжение катушки управления: 230 В AC (совместимо с 220 В)
• Род тока: переменный (AC)
• Количество силовых полюсов: 3
• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально разомкнутых (НО) контактов: 4
• Номинальная мощность двигателя: 80 кВт
• Частота: 50 Гц
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP00 (без внешней защиты)
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, с возможностью работы при повышенной влажности)
• Диапазон рабочих температур: от -25 °C до +50 °C
• Гарантийный срок: 12 месяцев
• Серия: ПМ12
• Исполнение: нереверсивное

Совместимость и монтаж

Пускатель электромагнитный ПМ12-160100 монтируется на монтажную плату — он не имеет крепления на DIN-рейку. Для подключения используются винтовые зажимы, допускающие провода сечением до 25 мм². Обязательно соблюдайте посадочные габариты устройства — совместимость с другими элементами системы проверяйте по чертежам. Катушка управления 230 В AC требует точного соответствия напряжения сети; использование с 220 В возможно, так как допуск составляет ±10%. Не подключайте к постоянному току — устройство не предназначено для DC.

Безопасность и стандарты

Пускатель серий ПМ12 соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты обеспечивают надёжность коммутации, термическую стойкость и безопасность при работе в условиях промышленной среды. Однако из-за степени защиты IP00 устройство необходимо устанавливать внутри корпуса или щита, защищающего от доступа посторонних предметов, пыли и влаги.

Преимущества

• Высокая коммутационная способность — рассчитан на работу с нагрузками до 160 А по категории AC3, что обеспечивает долгую службу даже при частых пусках двигателей.
• Винтовые зажимы позволяют надёжно фиксировать провода большого сечения без необходимости специальных наконечников.
• Наличие шести вспомогательных контактов (2 НЗ + 4 НО) даёт гибкость в построении схем управления, сигнализации и блокировок.
• Широкий диапазон рабочих температур (-25…+50 °C) позволяет использовать устройство в неотапливаемых помещениях и на открытых площадках при условии защиты от осадков.

Ограничения применения

• Не применяется в цепях постоянного тока — катушка управления и контакты рассчитаны исключительно на переменный ток.
• IP00 не защищает от пыли, влаги и случайного прикосновения — обязательна установка в закрытом щите или корпусе.
• Не подходит для реверсивных схем — устройство нереверсивное, для изменения направления вращения требуется два отдельных пускателя.
• Монтаж только на плату — нельзя установить на DIN-рейку, что ограничивает применение в типовых распределительных щитах без адаптеров.
• Не содержит встроенную тепловую защиту — для защиты двигателя необходим внешний тепловое реле.

Примеры использования

• Автоматизация водонасосной станции — управление насосом 75 кВт через кнопочную станцию с аварийным остановом.
• Конвейерная линия на пищевом производстве — пуск и остановка привода с использованием одного НО контакта для индикации “работа” и двух НЗ для блокировки при отказе.
• Вентиляция в складском помещении — включение вентилятора по таймеру с контролем состояния контактов через PLC.

Практические советы

• Проверьте соответствие напряжения сети 220–230 В перед подключением катушки — перенапряжение вызывает её выход из строя.
• При подключении кабелей сечением 16–25 мм² используйте медные жилы с наконечниками — это предотвратит ослабление соединений при вибрации.
• Обеспечьте свободный доступ к винтовым зажимам для обслуживания — устройство не имеет быстроразъёмных соединений.
• При сборке схемы учтите, что все четыре НО контакта работают одновременно — они не являются независимыми.
• Для длительной службы рекомендуется периодически проверять состояние контактов и чистоту поверхности — особенно в условиях высокой запылённости.
