Пускатель электромагнитный ПМ12-160100-ЭК УХЛ4 В, 220В/50Гц, 4з+2р, 160А, нереверсивный, без реле, IP00 - ET516450 Электротехник

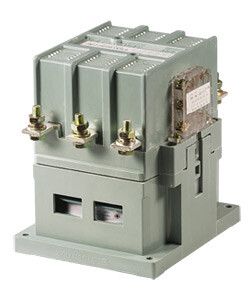

Пускатель электромагнитный ПМ12-160100-ЭК УХЛ4 В - это нереверсивный магнитный пускатель от бренда Электротехник, предназначенный для дистанционного включения и выключения трёхфазных двигателей с короткозамкнутым ротором. Артикул et516450 рассчитан на ток 160 А, работает от сети 220 В/50 Гц и не имеет встроенной тепловой защиты.

Назначение и область применения

Пускатель электромагнитный ПМ12-160100-ЭК УХЛ4 В используется для удалённого управления трёхфазными асинхронными двигателями в стационарных системах. Подходит для запуска и остановки оборудования, где не требуется изменение направления вращения. Применяется в промышленной автоматике: насосы, вентиляторы, компрессоры, конвейеры, станки с постоянным направлением работы. Не предназначен для частого пуска-останова или реверса - для этого нужны реверсивные модели.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока (AC), 50 Гц
• Номинальный рабочий ток: 160 А
• Коммутируемая мощность: до 64 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, доступ к контактам открытый
• Подключение силовой цепи: болтовое (винтовые зажимы)
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в помещениях с контролируемой влажностью

Совместимость и монтаж

Пускатель электромагнитный ПМ12-160100-ЭК УХЛ4 В монтируется исключительно на жесткую металлическую или пластиковую монтажную плату. Для подключения силовых проводов используются болты - необходимо соблюдать момент затяжки, указанный в документации производителя. Катушка управления питается от 220 В AC; для подключения сигнальных цепей можно использовать имеющиеся 4 НО и 2 НЗ контакта. Отсутствие встроенного теплового реле требует отдельного подключения термореле при необходимости защиты от перегрузки. Не совместим с DIN-рейкой - для такого монтажа выбирайте другие серии.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-160100-ЭК УХЛ4 В соответствует требованиям ГОСТ для промышленных электроустановок. Серия ПМ12 прошла проверку на надёжность срабатывания в условиях АС-1 (резистивные нагрузки) и АС-3 (индуктивные - двигатели). Однако из-за степени защиты IP00 устройство нельзя устанавливать в местах с риском попадания пыли, влаги или случайного прикосновения к токоведущим частям - обязательно использование корпуса или щита.

Преимущества

• Высокая коммутационная износостойкость - подходит для длительной эксплуатации в интенсивных режимах
• Устойчивость к скачкам напряжения и перегрузкам в рамках заявленных параметров
• Широко распространённая и проверенная конструкция - легко найти замену и запчасти
• Гибкость в использовании: наличие четырёх НО и двух НЗ контактов позволяет гибко организовать цепи управления и обратной связи
• Низкая вероятность отказа благодаря простоте механической части и отсутствию сложной электроники

Ограничения применения

• Не допускается установка вне защитного корпуса - IP00 не защищает от пыли, влаги, прикосновений
• Нет встроенной тепловой защиты - обязательна установка отдельного теплового реле при работе с двигателями
• Не поддерживает реверс - для изменения направления вращения нужен другой пускатель или два устройства
• Не рекомендован для частого пуска более 60–80 раз в час - это снижает срок службы контактов
• Требует монтажа на плату - невозможно крепление на DIN-рейку

Примеры использования

• Автоматизация системы водоснабжения: управление насосом через PLC с помощью сигналов 220 В
• Конвейерная лента на пищевом производстве - включение/остановка по команде оператора
• Вентиляционная система в цеху: пуск вентилятора после достижения заданной температуры
• Оборудование с постоянным направлением вращения: шлифовальные станки, воздуходувки, транспортеры

Практические советы

• Выбирая пускатель электромагнитный ПМ12-160100-ЭК УХЛ4 В, убедитесь, что ваш двигатель не превышает 160 А и 64 кВт - перегрузка вызывает сваривание контактов
• Для защиты используйте отдельное тепловое реле типа ТРН или аналогичное - подбирайте по току срабатывания двигателя
• При монтаже на плату обеспечьте свободный доступ к болтовым зажимам - они должны быть легко обслуживаемыми
• Не устанавливайте устройство рядом с источниками нагрева или влажности - даже внутри шкафа важно соблюдать микроклимат
• Если вам нужна защита от обрыва фазы - добавьте специальное реле контроля фаз, так как этот пускатель сам её не обеспечивает
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - при оплавлении или налёте оксидов замените или зачистите
