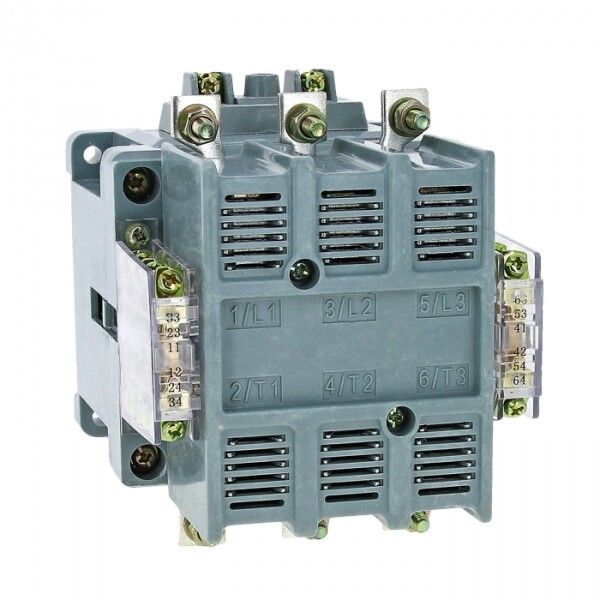

Пускатель электромагнитный ПМ12-200100 230В 2NC+4NO EKF Basic | pm12-200/220

Пускатель электромагнитный ПМ12-200100 220В 2NC+4NO 200А от EKF — надёжное устройство для дистанционного управления трёхфазными электродвигателями мощностью до 90 кВт. Применяется в промышленной автоматике, где требуется устойчивый запуск и остановка нагрузки с коммутацией через вспомогательные контакты.

Назначение и область применения

Пускатель электромагнитный ПМ12-200100 220В 2NC+4NO 200А предназначен для включения и выключения трёхфазных электродвигателей, компрессоров, насосов, конвейеров и другого оборудования с высокими пусковыми токами. Управление осуществляется дистанционно через кнопочные посты или PLC. Контакты позволяют реализовать схемы автоподдержания, сигнализации и блокировок. Подходит для установки в распределительных щитах промышленных объектов, на станках и в системах автоматизации.

Технические характеристики

• Тип: Магнитный пускатель, нереверсивный
• Работает от переменного тока (AC), частота 50 Гц
• Напряжение катушки управления: 230 В (соответствует 220 В в бытовых и промышленных сетях)
• Номинальный ток: 200 А (по категории AC3 — для двигателей)
• Номинальная мощность: 90 кВт
• Силовые полюса: 3
• Вспомогательные контакты: 2 нормально замкнутых (2NC) + 4 нормально открытых (4NO)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP00 — без внешней защиты, требует установки в корпус
• Климатическое исполнение: УХЛ3 — работает при температурах от -45°C до +40°C
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный ПМ12-200100 220В 2NC+4NO 200А монтируется на монтажную плату или DIN-рейку с помощью специальных кронштейнов (не входят в комплект). Для правильной работы необходимо обеспечить доступ к контактам и вентиляцию. Винтовые зажимы рассчитаны на провода сечением до 25 мм² — используйте наконечники типа НШВИ для многожильных кабелей. Катушка управления питается от сети 230 В — проверьте соответствие напряжения перед подключением. Пускатель совместим с другими изделиями серии ПМ12, что позволяет легко заменить аналогичные устройства.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-200100 220В 2NC+4NO 200А соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют безопасность коммутации, износостойкость контактов и термическую устойчивость при перегрузках. Устройство не имеет встроенной тепловой защиты — для защиты двигателя рекомендуется использовать отдельный тепловое реле.

Преимущества

• Высокий номинальный ток (200 А) позволяет управлять крупными двигателями без необходимости в дополнительных контакторах
• Наличие шести вспомогательных контактов (2NC+4NO) даёт гибкость в проектировании схем управления
• Винтовые зажимы обеспечивают прочное и долговечное соединение даже при вибрациях
• Работоспособность при экстремальных температурах (-45…+40 °C) делает его подходящим для холодных и жарких регионов
• Совместимость с сериями ПМ12 и базовым набором аксессуаров EKF Basic

Ограничения применения

• Степень защиты IP00 — нельзя устанавливать в открытом виде; обязательно использование корпуса с классом защиты не ниже IP54
• Не содержит встроенную тепловую защиту — требует внешнего реле перегрузки для защиты двигателя
• Не подходит для реверсивных схем — для изменения направления вращения нужен другой тип пускателя
• Не предназначен для частотного управления — только пуск/остановка
• Максимальное сечение кабеля 25 мм² — не подходит для кабелей большего диаметра

Примеры использования

• Управление насосом в системе водоснабжения промышленного предприятия
• Запуск конвейера на пищевом производстве
• Коммуникация с PLC через вспомогательные контакты для контроля состояния двигателя
• Автоматизация системы вентиляции в холодильном складе
• Управление компрессором в воздушной системе

Практические советы

• При монтаже на DIN-рейку используйте адаптеры EKF, чтобы зафиксировать пускатель плотно и без люфта
• Обязательно проверяйте напряжение катушки — 230 В ±10%, иначе возможны отказы включения
• Для многожильных кабелей всегда применяйте наконечники — это предотвратит окисление и плохой контакт
• При использовании в условиях повышенной вибрации затягивайте винты с усилием, указанным в руководстве (обычно 0,8–1,2 Н·м)
• При замене старого пускателя — сверьте количество и тип контактов, номинальный ток и напряжение катушки. ПМ12-200100 220В 2NC+4NO 200А можно заменить на любой пускатель серии ПМ12 с такими же параметрами
