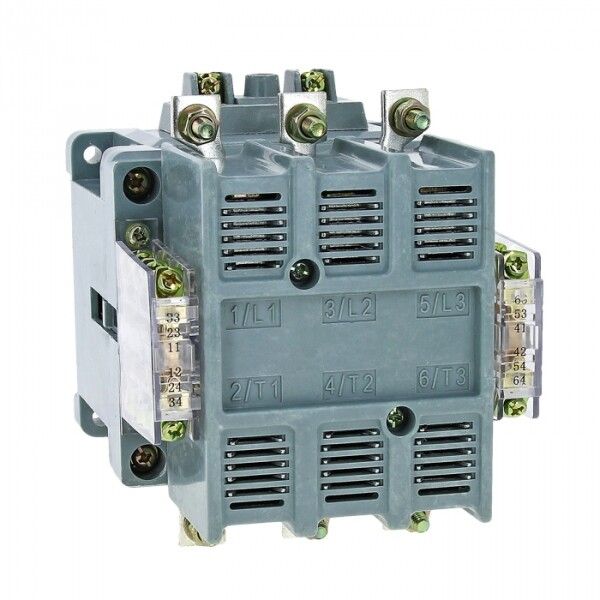

Пускатель электромагнитный ПМ12-250100 400В 2NC+4NO EKF Basic | pm12-250/380

Пускатель электромагнитный ПМ12-250100 400В 250А от EKF — надёжное устройство для дистанционного управления трёхфазными электродвигателями мощностью до 110 кВт. Модель из серии Basic с двумя нормально замкнутыми и четырьмя нормально разомкнутыми контактами подходит для промышленной автоматизации, где требуется устойчивый запуск и останов оборудования.

Назначение и область применения

Пускатель электромагнитный ПМ12-250100 предназначен для коммутации силовых цепей переменного тока с частотой 50 Гц. Он обеспечивает дистанционный пуск, работу и остановку электродвигателей, а также защищает оборудование от перегрузок при совмещении с тепловыми реле. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим промышленным оборудованием.

Технические характеристики

• Тип устройства: магнитный пускатель, нереверсивное исполнение
• Работает от переменного тока (AC), напряжение катушки управления — 380 В
• Номинальный ток: 250 А
• Номинальная мощность: 110 кВт (при напряжении 380 В)
• Количество контактов: 2 нормально замкнутых (НЗ) + 4 нормально разомкнутых (НО)
• Частота: 50 Гц
• Максимальное сечение подключаемого кабеля: 25 мм²
• Степень защиты: IP00 — без внешней защиты, требует установки в корпусе или щите
• Климатическое исполнение: УХЛ3 — работает при температурах от -45 °C до +40 °C
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный ПМ12-250100 монтируется на DIN-рейку или жестко фиксируется на металлической панели. Для работы необходима внешняя защита — он имеет степень IP00, поэтому обязательно устанавливается внутри распределительного шкафа. Катушка управления рассчитана на 380 В, что соответствует типичному сетевому напряжению в промышленных объектах. Подключение проводов — винтовое, допускает сечения до 25 мм². Совместим с тепловыми реле серии РТЛ, РТТ и аналогами, подходящими по току.

Безопасность и стандарты

Пускатель ПМ12-250100 соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют безопасность коммутации, долговечность контактов и соответствие параметрам нагрузки AC3. Устройство прошло проверку на механическую прочность и термическую устойчивость при длительных перегрузках.

Преимущества

• Высокий номинальный ток (250 А) позволяет управлять крупными двигателями без необходимости в дополнительных контакторах
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях и высоких токах
• Широкий диапазон рабочих температур (-45…+40 °C) делает его пригодным для использования в холодных и жарких условиях
• Наличие двух НЗ и четырёх НО контактов даёт гибкость в организации цепей управления и сигнализации
• Серия ПМ12 от EKF известна стабильностью работы в промышленной среде

Ограничения применения

• Не предназначен для работы вне закрытого шкафа — IP00 не защищает от пыли, влаги и случайного прикосновения
• Катушка управления рассчитана исключительно на 380 В; использование с другими напряжениями (например, 220 В) невозможно без преобразователя
• Не имеет встроенной защиты от перегрузок — необходимо использовать внешнее тепловое реле
• Не поддерживает реверс — для изменения направления вращения двигателя нужен второй пускатель или реверсивный контур
• Монтаж на плату требует точного сверления и фиксации — не подходит для временных или мобильных установок

Примеры использования

• Управление насосной станцией в водоснабжении промышленного предприятия
• Автоматический запуск вентилятора системы охлаждения на производстве
• Контроль работы конвейерной ленты на пищевом заводе
• Включение компрессора в системе пневматического привода
• Обеспечение пуска асинхронного двигателя в составе станка с ЧПУ

Практические советы

• Выбирая пускатель ПМ12-250100, убедитесь, что ваш двигатель не превышает 110 кВт при 380 В — иначе возможен перегрев контактов
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор на вход катушки управления
• При использовании в условиях повышенной вибрации затягивайте винты зажимов с усилием, указанным в руководстве — переусиливать нельзя
• Используйте дополнительные контакты (НО и НЗ) для индикации состояния пускателя — например, для световой сигнализации “работает” / “остановлен”
• Проверьте соответствие сечения кабеля — 25 мм² максимум. Более толстые провода не войдут в зажимы
• При сборке шкафа оставьте свободное пространство вокруг пускателя — он нагревается при работе, особенно при длительных режимах
