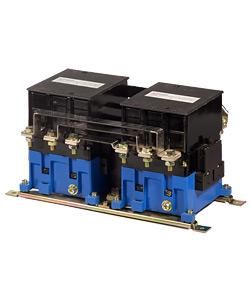

Пускатель электромагнитный ПМ12-250500 УХЛ4 В, 380В/50Гц, 4з+4р, 250А, реверсивный, без реле, IP00 - ET515870 Электротехник

Электромагнитный пускатель ПМ12-250500 УХЛ4 В от бренда Электротехник предназначен для дистанционного управления трёхфазными электродвигателями с реверсированием. Модель рассчитана на ток 250 А, работает при напряжении 380 В и имеет степень защиты IP00 - подходит для сборки внутри электрошкафов.

Назначение и область применения

Пускатель ПМ12-250500 УХЛ4 В используется для включения, выключения и изменения направления вращения электродвигателей переменного тока. Подходит для управления оборудованием с высокими пусковыми токами: кранами, лифтами, насосами, компрессорами, конвейерами, вентиляторами, тепловыми завесами и станками. Также применяется в системах автоматического ввода резерва (АВР) и других промышленных схемах управления.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Напряжение питания цепи управления: 380 В переменного тока (AC)
• Частота сети: 50 Гц
• Номинальная коммутируемая мощность: 100 кВт
• Тип исполнения: реверсивный - позволяет менять направление вращения двигателя
• Количество нормально открытых (НО) вспомогательных контактов: 4
• Тип подключения силовых контактов: болтовое
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Способ монтажа: на монтажную плату (панель)
• Род тока: переменный (AC)
• Исполнение по климатическому классу: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без воздействия агрессивных сред

Совместимость и монтаж

Пускатель ПМ12-250500 УХЛ4 В монтируется на металлическую монтажную плиту или DIN-рейку через специальные кронштейны (не входят в комплект). Для работы в реверсивном режиме требуется два таких пускателя - один для прямого, второй для обратного направления. Контакты управления подключаются к катушкам через кнопочные станции или PLC. Болтовые зажимы силовых контактов позволяют использовать медные провода сечением до 95 мм2. Обязательно соблюдать момент затяжки болтов согласно документации производителя.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов промышленного назначения. Серия ПМ12 прошла проверку на долговечность и безопасность в условиях частых коммутаций. Применение в системах с повышенными требованиями к безопасности требует обязательной установки в защищённый корпус или электрошкаф.

Преимущества

• Высокая надёжность и длительный срок службы благодаря проверенной конструкции серии ПМ12
• Поддержка реверса без необходимости внешних переключателей - достаточно двух пускателей и правильной схемы управления
• Широкая совместимость с другими компонентами серии ПМ12 - можно легко добавить дополнительные контактные модули
• Большой коммутационный ресурс - подходит для оборудования с частыми пусками и остановками
• Простота обслуживания: доступ к контактам, возможность замены катушки без демонтажа всего устройства

Ограничения применения

• Степень защиты IP00 исключает применение вне герметичных корпусов - нельзя использовать на открытом воздухе или в запылённых помещениях без дополнительной защиты
• Не содержит встроенного теплового реле - для защиты двигателя от перегрузки необходимо дополнительно установить реле перегрузки
• Требуется питание 380 В для катушки управления - несовместим с сетями 220 В без преобразования
• Не рекомендован для управления нагрузками с высокой индуктивностью выше 100 кВт без учёта коэффициента запаса

Примеры использования

• Управление двигателем лебёдки на производстве - прямой ход для подъёма, реверс для опускания
• Автоматический ввод резерва (АВР): переключение между основным и резервным источником питания
• Контроль работы вентиляционной системы с изменением скорости вращения в зависимости от температуры
• Управление насосной станцией в водоснабжении - пуск, остановка и реверс при аварийных ситуациях

Практические советы

• Выбирая пускатель ПМ12-250500 УХЛ4 В, убедитесь, что ваша система управления предоставляет 380 В на катушку - при использовании 220 В потребуется трансформатор или другой пускатель
• Для реверсивной схемы обязательно используйте механическую и электрическую блокировку между двумя пускателями - чтобы избежать одновременного включения
• Проверьте посадочные размеры перед монтажом - пускатель рассчитан на стандартную монтажную плату, но не все панели имеют подходящие отверстия
• Запрещено эксплуатировать без корпуса - даже кратковременное попадание пыли или влаги может вызвать отказ контактов
• При сборке шкафа учитывайте свободное пространство вокруг пускателя - необходима вентиляция для отвода тепла от катушки и контактов
