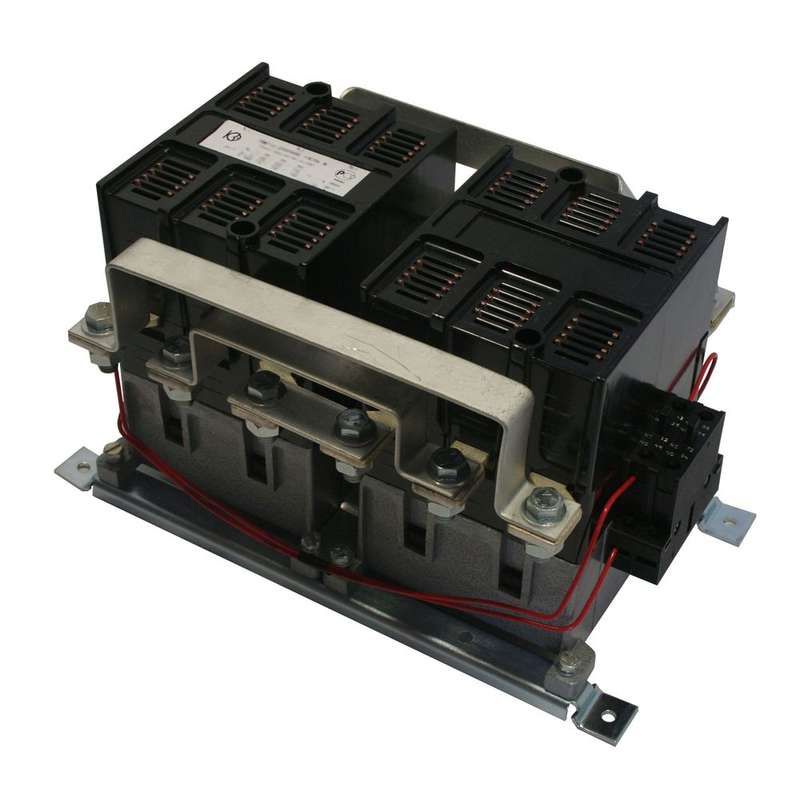

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 220В - 075500440ВВ220000000 КашинЗЭА

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 220В предназначен для дистанционного управления трёхфазными асинхронными двигателями - включению, выключению и изменению направления вращения. Этот контактор используется в стационарных системах автоматизации, особенно там, где требуется надёжное реверсирование нагрузки до 135 кВт. Бренд КЗЭА и артикул ПМ12-250500 указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 220В применяется для коммутации трёхфазных двигателей с короткозамкнутым ротором. Он обеспечивает безопасное реверсирование - то есть смену направления вращения - без механического вмешательства. Подходит для использования в системах управления станков, конвейеров, насосов, вентиляторов и других механизмов, требующих частого изменения направления движения. Работает в составе автоматических схем с внешними устройствами защиты и управления.

Технические характеристики

• Номинальный ток: 250 А - способен коммутировать большие токи, соответствует нагрузке до 135 кВт.
• Напряжение катушки управления: 220 В переменного тока - питание от стандартной однофазной сети 220 В.
• Номинальное рабочее напряжение: до 660 В AC - совместим с сетями промышленного уровня.
• Род тока: переменный (AC), 50/60 Гц - работает в любых регионах с промышленной сетью.
• Количество силовых нормально-разомкнутых контактов: 6 - три пары для управления двумя направлениями вращения (по две пары на каждую сторону + одна пара для блокировки).
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 25 мм2.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жесткую поверхность через крепёжные отверстия.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP00 - корпус не защищён от прикосновений и попадания пыли/воды; требует установки в закрытом щите.

Совместимость и монтаж

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 220В совместим с другими элементами серии ПМ12. Монтируется на монтажную плиту или DIN-рейку с помощью болтов. Для работы в режиме реверса необходим второй аналогичный контактор или модуль реверса - они работают в связке, исключающей одновременное включение обоих направлений. Обязательно используйте блокировочные контакты (встроенные в конструкцию) для предотвращения короткого замыкания между цепями «вперёд» и «назад». Подключение катушки управления - к контроллеру или кнопочной станции 220 В.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отвечает нормам безопасности для промышленного оборудования. Однако из-за степени защиты IP00 не допускается установка вне электрошкафа. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения ОПН параллельно её выводам - это продлит срок службы устройства и повысит отказоустойчивость системы.

Преимущества

• Высокая коммутационная способность - 250 А позволяет управлять крупными двигателями без дополнительных контакторов.
• Встроенная механическая блокировка - исключает случайное одновременное включение двух направлений.
• Устойчивость к климатическим условиям УХЛ4 - надёжна в холодных и влажных помещениях (склады, цеха, открытые площадки внутри помещений).
• Простая замена - совместима со стандартными креплениями и разъёмами серии ПМ12.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных местах без корпуса - степень защиты IP00 требует обязательной герметизации в распределительном шкафе.
• Не имеет встроенной тепловой защиты - необходимо использовать внешние тепловые реле или электронные защиты двигателя.
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока.
• Не рекомендован для частых включений более 600 раз в час - высокая механическая износостойкость, но всё же есть предел.

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности - движение вперёд и назад для точной подачи продуктов.
• Управление лифтовым механизмом в производственных залах - перемещение платформы вверх и вниз.
• Циркулярная пила с функцией обратного хода - для быстрой смены направления реза.
• Насосная система с регулировкой потока - реверс для прочистки трубопровода.

Практические советы

• При монтаже проверьте соответствие сечения проводов - для 250 А используйте медные провода минимум 50–70 мм2.
• Обязательно соблюдайте полярность подключения катушки 220 В - неверное подключение может повредить обмотку.
• Для длительной работы в условиях запылённости устанавливайте контактор в герметичный шкаф с фильтрами.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя.
• Если контактор часто срабатывает - добавьте дроссель или ОПН на катушку, чтобы снизить электромагнитные помехи.
• Артикул ПМ12-250500 220В и 075500440вв220000000 - это один и тот же товар, различаются лишь форматы номеров поставщика.
