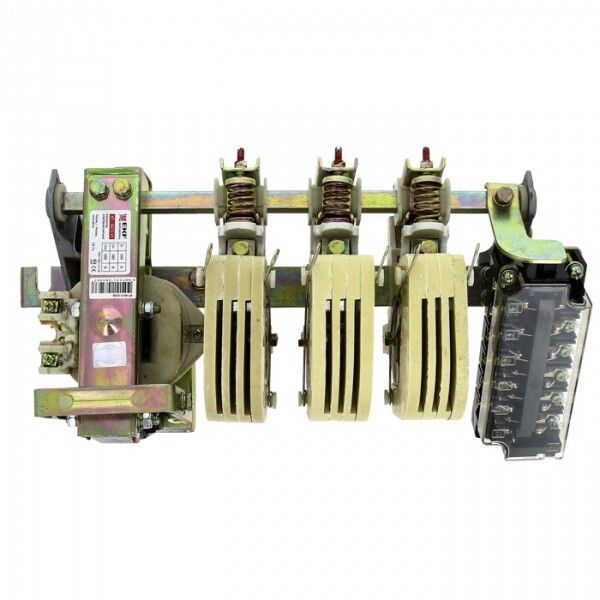

Контактор КТ-6033 250А 380В 3NO+3NC EKF PROxima | kt6033-380

Контактор КТ-6033 от EKF серии PROxima - это надёжное устройство для удалённого включения и отключения нагрузки переменного тока до 250 А. Подходит для управления двигателями, нагревательными элементами и другими силовыми цепями в промышленном оборудовании.

Назначение и область применения

Контактор КТ-6033 предназначен для частой коммутации электрических цепей переменного тока. Он используется там, где требуется автоматизированное управление мощными нагрузками: насосы, вентиляторы, компрессоры, конвейеры, печи и другие устройства с двигателем или высокой потребляемой мощностью. Устройство работает в паре с кнопочными постами, термореле или программируемыми логическими контроллерами.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать длительную работу при такой нагрузке без перегрева.
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания, не совместим с 220 В или постоянным током.
• Количество контактов: 3 нормально открытых (НО) и 3 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая блокировки и сигнализацию.
• Номинальная мощность: 104 кВт - соответствует максимальной нагрузке для трёхфазных двигателей в сетях 380 В.
• Частота: 50 Гц - оптимизирован для работы в российских и ближнеморских энергосистемах.
• Подключение: винтовые зажимы - обеспечивают прочное соединение с кабелями до 25 мм2.
• Степень защиты: IP00 - контактный узел полностью открытый, не защищён от пыли и влаги. Требует установки в корпусе или щите.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает температуры от -45 C до +40 C.
• Способ монтажа: монтажная плата - фиксируется на DIN-рейке или специальной платформе, не имеет встроенных креплений.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных изделий.

Совместимость и монтаж

Контактор КТ-6033 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные или алюминиевые провода сечением до 25 мм2. Винтовые зажимы затягиваются отверткой - не требуют особых усилий, но важно обеспечить плотный контакт, чтобы избежать перегрева. Обязательно соблюдайте расстояние между соседними аппаратами - рекомендовано минимум 10 мм для теплоотвода. Установка возможна только в закрытом электрошкафе, так как степень защиты IP00 исключает использование на открытом воздухе или в сыром помещении.

Безопасность и стандарты

Контактор КТ-6033 соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002 - этим нормативам подчинены все промышленные контакторы в России. Соответствие гарантирует безопасность при работе с токами до 250 А и подтверждает соответствие международным требованиям к надёжности и долговечности.

Преимущества

• Высокая коммутационная износостойкость - благодаря качественной дугогасительной камере, которая снижает эрозию контактов даже при частых включениях.
• Работа с алюминием и медью - позволяет использовать существующую проводку без доработки.
• Длинная гарантия - 84 месяца свидетельствует о высоком качестве сборки и использовании проверенных материалов.
• Наличие шести контактов - три НО и три НЗ - даёт гибкость в проектировании схем управления без необходимости добавления дополнительных реле.

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги, механических повреждений.
• Только для переменного тока - нельзя использовать в цепях постоянного тока.
• Требуется точное соответствие напряжения катушки - 380 В +-10%. Применение с 220 В приведёт к отказу срабатывания.
• Не предназначен для частых пусков более 120 раз/час - превышение снизит срок службы контактов.
• Не подходит для взрывоопасных сред - отсутствует взрывозащита и герметизация.

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения.
• Автоматическое включение теплового оборудования в производственной линии.
• Коммутирующее устройство в пультах управления конвейерной лентой.
• Связка с таймером или термореле для периодического включения/выключения печи.

Практические советы

• При подборе контактора всегда проверяйте напряжение катушки - КТ-6033 работает только на 380 В. Если нужен вариант на 220 В - выбирайте другую модель из серии PROxima.
• Для увеличения срока службы избегайте частых включений (более 60–80 раз в час). При высокой частоте коммутаций рассмотрите применение твердотельного реле.
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ, только коммутирует.
• Проверьте посадочные размеры перед монтажом - хотя стандартная DIN-рейка подходит, некоторые старые шкафы имеют нестандартные направляющие.
• При подключении алюминиевых проводов используйте переходные наконечники и регулярно проверяйте затяжку - алюминий «ползёт» со временем.
