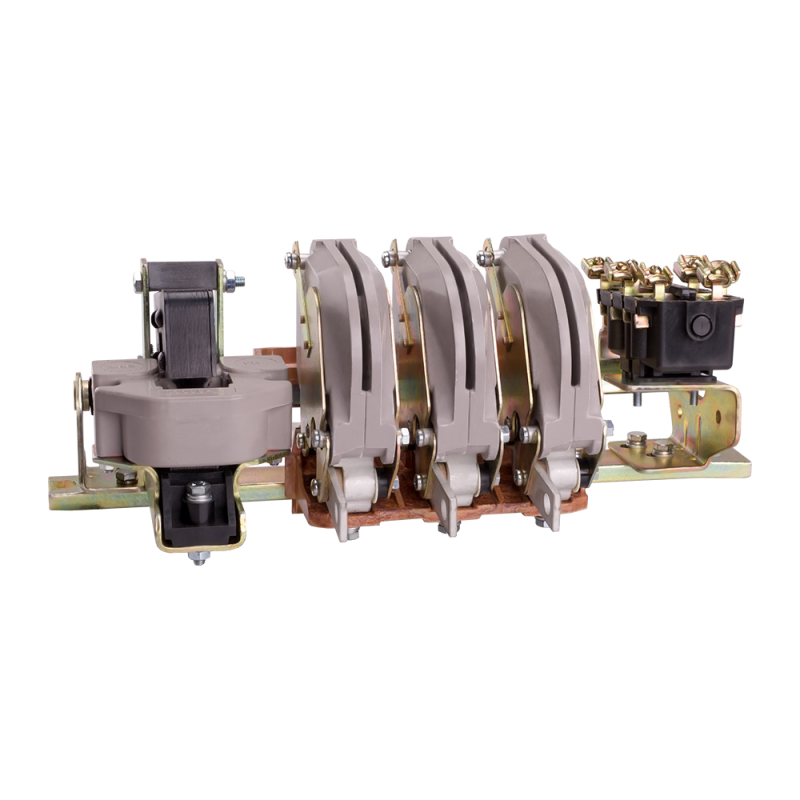

Контактор КТ-6033Б И2 У3 250А кат. 380В AC КЭАЗ 298898

Контактор КТ-6033Б-250А-380AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию нагрузки до 250 А при напряжении 380 В и применяется в промышленной автоматике, особенно там, где требуется высокая механическая износостойкость.

Назначение и область применения

Контактор КТ-6033Б-250А-380AC-И2-У3 используется для удалённого управления трёхфазными электродвигателями средней и большой мощности. Он позволяет безопасно запускать, останавливать и переключать двигатели в режимах с частыми пусками. Применяется в системах автоматизации производства: на краново-металлургических установках, конвейерах, насосных станциях, подъёмниках и других устройствах с повышенными требованиями к надёжности коммутации.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 250 А
• Напряжение питания катушки управления: 380 В AC
• Номинальная коммутируемая мощность: 132 кВт (при 380 В)
• Число главных замыкающих контактов: 3
• Число вспомогательных нормально замкнутых контактов: 2
• Тип подключения силовой цепи: болтовое (для медных шин или кабелей сечением до 95 мм2)
• Степень защиты: IP00 (открытое исполнение)
• Монтаж: крепление на DIN-рейку или плоскую поверхность через базовые отверстия

Совместимость и монтаж

Контактор КТ-6033Б-250А-380AC-И2-У3 совместим с другими устройствами серии КТ6000 и КТП6000 от КЭАЗ. Для подключения силовых проводников используйте болты M12 - момент затяжки рекомендован 4–5 Нм. Убедитесь, что площадь контакта между шиной и зажимом полностью соответствует габаритам контактной группы. Подключение управляющей катушки выполняется к выводам A1/A2; фазировка не имеет значения. Монтаж допускается вертикальным или горизонтальным способом, но без значительных вибраций и ударных нагрузок.

Безопасность и стандарты

Контактор КТ-6033Б-250А-380AC-И2-У3 соответствует ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает класс изоляции F, термическую стойкость до +40 C окружающей среды. Открытый корпус требует обязательной установки в закрытом щите или защищённой зоне исключительно для профессионального обслуживания.

Преимущества

• Высокая механическая долговечность - до 1 млн операций включения/выключения
• Работает при температуре от −40 C до +40 C - подходит для холодных помещений и неотапливаемых участков
• Готовые вспомогательные контакты позволяют реализовать блокировки и сигнализацию без внешних модулей
• Произведён на заводе КЭАЗ - известный производитель с проверенной технологией сборки

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP00 не обеспечивает герметичность
• Запрещено использование вне закрытых распределительных щитов - риск поражения током и попадания пыли/влаги
• Не рассчитан на работу при постоянных перегрузках выше 250 А - возможен выход из строя контактной системы
• Подходит только для сетей с частотой 50–60 Гц - не работает при импульсном питании или частотном регулировании без дополнительных фильтров

Примеры использования

• Автоматическое управление крупным асинхронным двигателем на литейном участке
• Контроль пуска лебедки в крановой системе металлического цеха
• Включение нагревательных элементов в печи сталеплавильного комплекса
• Обеспечение аварийного отключения насосной станции по сигналу от термореле

Практические советы

• Выбирая аналогичный контактный аппарат, обращайте внимание на тип подключения - болтовое соединение требует точного соблюдения усилия затяжки
• Для длительной службы контролируйте состояние контактов каждые 6 месяцев - при наличии следов эрозии замените деталь даже при сохранении функционала
• Если нужна защита от пыли и брызг - выбирайте модель с индексом И2 (это уже учтено в данном варианте); для более жестких условий лучше использовать серию КТП6000 с крышкой
• Проверьте соответствие напряжения катушки 380 В вашей сети - неверное питание вызывает отказ втягивания якоря или перегрев катушки
• При использовании нескольких контакторов одного типа - выстраивайте одинаковый порядок подключения всех силовых цепей для удобства диагностики
