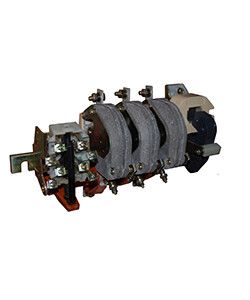

Контактор КТ-6033Б У3, 250А, 380В, 2з+2р, 3 полюса, электромагнитный (ЭТ) - ET001117 Электротехник

Контактор КТ-6033Б У3 250А 380В 2з+2р 3 полюса электромагнитный от бренда Электротехник предназначен для удалённого включения и отключения трёхфазных нагрузок до 250 А, таких как двигатели, нагревательные элементы и конвейеры. Модель относится к серии КТ-6000 и рассчитана на работу в промышленных условиях с питанием управляющей цепи от 380 В.

Назначение и область применения

Контактор КТ-6033Б У3 250А 380В 2з+2р 3 полюса электромагнитный используется для автоматического управления мощными электродвигателями и другим оборудованием, работающим от сети 380 В переменного тока. Подходит для систем автоматизации, станков, насосов, вентиляционных установок и конвейеров. Применяется там, где требуется частое включение/выключение нагрузки без механического воздействия оператора.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Напряжение питания цепи управления: 380 В (переменный ток)
• Количество силовых полюсов: 3
• Род тока: Переменный (AC), 50 Гц
• Номинальная коммутируемая мощность: 100 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Исполнение: Нереверсивное - управление только одним направлением работы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой зоне
• Тип подключения силовой цепи: Болтовое - провода фиксируются гайками на клеммах
• Способ монтажа: На монтажную плату - крепится через отверстия на основании, без DIN-рейки

Совместимость и монтаж

Контактор КТ-6033Б У3 250А 380В 2з+2р 3 полюса электромагнитный монтируется исключительно на жесткую монтажную плату. Для этого используются четыре крепёжных отверстия на нижней части корпуса. Не совместим с DIN-рейкой. Подключение силовых проводов выполняется болтовым способом - необходимо использовать медные кабели сечением не менее 50 мм2 для обеспечения надёжного контакта. Управление осуществляется через катушку 380 В - подключается к цепям управления с помощью двух выводов. Вспомогательные контакты (2 НО + 2 НЗ) позволяют реализовать блокировки, сигнализацию или логические схемы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного распределения. Отсутствие степени защиты IP00 означает, что контактные части полностью открыты - использование вне электрошкафа или защитного кожуха запрещено. Обязательно соблюдение правил электробезопасности: отключение питания перед обслуживанием, применение предохранителей или автоматических выключателей в цепях питания.

Преимущества

• Высокая износостойкость - конструкция проверена десятилетиями эксплуатации в промышленности
• Устойчивость к перегрузкам - способен выдерживать многократные включения при номинальном токе 250 А
• Гибкая система вспомогательных контактов - два НО и два НЗ позволяют легко интегрировать в сложные схемы управления
• Совместимость с широким спектром устройств серии КТ-6000 - можно заменить аналогичными моделями при необходимости

Ограничения применения

• Не допускается установка в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP00 не предусматривает никакой защиты корпуса
• Нельзя использовать в реверсивных схемах - контактор нереверсивный, для изменения направления нужен второй контактор
• Требуется обязательная установка в закрытом щите - открытые контакты представляют опасность поражения током
• Не рекомендован для частого включения более 600 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение печи сопротивления в термической установке
• Автоматическое включение конвейера в пищевой промышленности
• Система пуска компрессора с использованием вспомогательных контактов для сигнализации состояния

Практические советы

• При монтаже на плату используйте шайбы и контргайки - вибрация оборудования может ослабить болтовые соединения
• Выбирайте кабели с достаточным сечением - для 250 А минимум 50 мм2, лучше 70 мм2 для снижения потерь и нагрева
• Подключайте цепь управления строго к 380 В - неверное напряжение вызовет отказ катушки или её перегрев
• Обеспечьте доступ к контактору для осмотра и чистки - пыль между контактами снижает срок службы
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - при оплавлении или налёте заменяйте контактор
