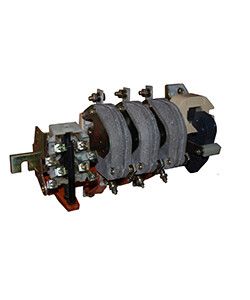

Контактор КТ-6033Б У3 3п 250А кат. 220В AC 2НО+2НЗ Электротехник ET001272

Контактор КТ 3п 250А катушка 220В AC 2з+2р У3 от бренда Электротехник предназначен для удалённого включения и отключения трёхфазных нагрузок до 100 кВт. Он сочетает прочную механическую конструкцию с простым болтовым подключением и подходит для установки на монтажной плате в условиях умеренного климата.

Назначение и область применения

Контактор КТ 3п 250А катушка 220В AC 2з+2р У3 используется для автоматического управления мощными трёхфазными потребителями: двигателями, нагревательными элементами, конвейерами, насосами и другим оборудованием. Его применяют в системах автоматизации промышленного оборудования, где требуется надёжное переключение больших токов. Подходит для работы в цепях переменного тока 50 Гц с напряжением до 660 В.

Технические характеристики

• Род тока: Переменный (AC), 50 Гц
• Номинальный рабочий ток: 250 А - способен выдерживать длительную нагрузку без перегрузки
• Количество силовых полюсов: 3 - управление всеми фазами одновременно
• Количество вспомогательных контактов: 2 нормально-open (НО) и 2 нормally-closed (НЗ) - используются для сигнализации, блокировок и управления схемами контроля
• Напряжение катушки управления: 220 В AC - требует именно такого питания для срабатывания; совместим с большинством промышленных сетей
• Номинальная коммутируемая мощность: 100 кВт - максимальная мощность нагрузки, которую можно безопасно включать/выключать
• Исполнение: Нереверсивное - работает только в одном направлении, не подходит для изменения вращения двигателей
• Климатическое исполнение: У3 - рассчитан на работу при температурах от –40 C до +45 C, в помещениях с невысокой влажностью
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый
• Подключение: Болтовое - провода закрепляются гайками на клеммах
• Способ монтажа: Монтажная плата - крепится на металлический щит или раму через отверстия в основании

Совместимость и монтаж

Контактор КТ 3п 250А катушка 220В AC 2з+2р У3 монтируется на вертикальной поверхности с помощью четырёх крепёжных отверстий. Для правильной сборки используйте шайбы и гайки M8–M10, соответствующие толщине монтажной плиты. Обязательно соблюдайте расстояние между контактами и другими токоведущими элементами - минимум 20 мм, чтобы исключить пробой. Катушка 220 В AC должна питаться от сети с допустимым колебанием +-10%. Прямые соединения с медными жилами сечением до 95 мм2 рекомендованы для входящих/исходящих фаз.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1). Открытая конструкция (IP00) требует обязательной установки внутри электрошкафа или защищённого кожуха. Не использовать во взрывоопасных зонах, в местах с постоянным попаданием воды, масла или пыли. Без дополнительной защиты не допускается применение вне помещений.

Преимущества

• Высокая износостойкость - контакты выполнены из сплавов, устойчивых к дуговым повреждениям при частых включениях
• Проверенная конструкция серий КТ-6000 - десятилетия эксплуатации в промышленности подтверждают долговечность
• Гибкая система вспомогательных контактов - позволяет легко реализовать блокировки, аварийные остановы и сигналы состояния
• Широкий диапазон рабочих температур - сохраняет работоспособность даже в холодных ангарах и летней жаре

Ограничения применения

• Не подходит для реверса двигателей - отсутствуют пары контактов для переключения фаз
• IP00 - нельзя устанавливать в сырых, запылённых или наружных условиях без дополнительной защиты
• Требуется принудительное охлаждение при работе на пределе (250 А) более 8 часов в сутки - возможен перегрев
• Не совместим с импульсными или слабыми источниками управления - нужна стабильная 220 В AC

Примеры использования

• Автоматизация системы вентиляции на заводе - включение/выключение крупного вентилятора по сигналу терморегулятора
• Управление печью для термообработки - включение нагревательных элементов через PLC
• Линия конвейера с несколькими двигателями - один контактор управляет группой механизмов
• Щитовая автоматика в деревообрабатывающем цеху - использование вспомогательных контактов для индикации “работа” / “останов”

Практические советы

• Обязательно проверьте соответствие сечения кабелей и усилия затяжки болтов - недостаточно плотное соединение вызывает нагрев и выход из строя
• Для увеличения срока службы используйте RC-цепочки или варисторы на катушке - снижают помехи и продлевают жизнь электронике
• При использовании нескольких контакторов одного типа - располагайте их с зазором не менее 5 см для лучшего теплоотвода
• Не забудьте про защиту от перегрузки - этот контактор сам по себе не имеет тепловой защиты, её необходимо предусмотреть отдельно (например, тепловое реле)
• При замене старого контактора - сверьте количество и тип вспомогательных контактов: здесь 2 НО + 2 НЗ, что достаточно для большинства схем, но не всегда подходит для сложной логики
