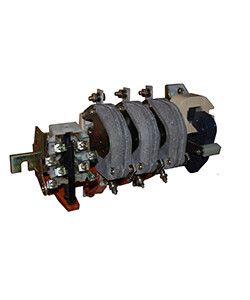

Контактор КТ-6633 У3 3п 250А кат. 380В 3НО+3НЗ Электротехник ET518108

Контактор КТ-6633 У3, 250А, 380В, 3з+3р, 3 полюса от бренда Электротехник - это электромагнитное устройство для удалённого включения и отключения трёхфазных нагрузок мощностью до 250 А. Подходит для установки на монтажную плату в распределительных щитах и промышленном оборудовании.

Назначение и область применения

Контактор КТ-6633 У3 предназначен для коммутации трёхфазных электродвигателей, нагревательных элементов и других потребителей переменного тока. Он работает в цепях с напряжением до 660 В и частотой 50 Гц. Применяется в системах автоматизации: станках, конвейерах, насосах, вентиляционных установках. Благодаря наличию трёх нормально замкнутых и трёх нормально разомкнутых вспомогательных контактов, позволяет реализовать сложные логические схемы управления.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 250 А
• Напряжение катушки управления: 380 В
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Исполнение: нереверсивное - управление одним направлением работы нагрузки
• Частота: 50 Гц
• Диапазон рабочих температур: от -40 C до +45 C
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой зоне
• Тип подключения: болтовое - провода фиксируются гайками на клеммах
• Способ монтажа: на монтажную плату - крепится через отверстия в основании
• Климатическое исполнение: У3 - рассчитан на умеренный климат с возможностью эксплуатации в помещениях с повышенной влажностью

Совместимость и монтаж

Контактор КТ-6633 У3 монтируется на металлическую или пластиковую монтажную плиту с помощью четырёх отверстий под крепёж. Для надёжной работы необходимо обеспечить доступ воздуха вокруг устройства - он имеет естественное воздушное охлаждение. Подключение силовых проводов выполняется болтовым способом: момент затяжки должен соответствовать рекомендациям производителя (обычно 1–1,5 Нм). Катушка управления питается от сети 380 В переменного тока - важно соблюдать соответствие напряжения, чтобы избежать перегрева или отказа.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для аппаратов управления электродвигателями. Отсутствие степени защиты IP00 означает, что контактные части полностью открыты - запрещено использовать в условиях попадания воды, пыли или механических повреждений. Обязательна установка в электрошкафу с уровнем защиты не ниже IP54.

Преимущества

• Высокая коммутационная способность - выдерживает длительные токовые нагрузки до 250 А
• Наличие шести вспомогательных контактов (3 НО + 3 НЗ) позволяет строить сложные схемы самоблокировки, сигнализации и взаимной блокировки
• Широкий температурный диапазон (-40…+45 C) делает его пригодным для холодных помещений и неотапливаемых объектов
• Болтовое подключение обеспечивает прочное соединение даже при высоких токах и вибрациях

Ограничения применения

• Не допускается использование вне закрытого корпуса - степень защиты IP00 исключает работу в открытом виде
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока
• Не предназначен для частого включения/выключения более 600 раз в час - риск перегрева катушки
• Требуется предварительная проверка совпадения напряжения катушки (380 В) с источником питания - неверное напряжение вызывает выход из строя

Примеры использования

• Управление крупными трехфазными двигателями на производственных линиях
• Автоматический запуск системы вентиляции при достижении заданной температуры
• Коммутирование нагревательных печей в термических установках
• Логическая связка с кнопочными пунктами и реле времени в системах аварийного отключения

Практические советы

• Перед установкой проверьте, что сечение подводящих проводов соответствует току 250 А - минимум 50 мм2 медного провода
• Обеспечьте свободное пространство вокруг контактора - не менее 5 см с каждой стороны для теплоотвода
• При использовании в условиях вибраций используйте антивибрационные прокладки под монтажную плату
• Не забудьте подключить вспомогательные контакты - они нужны для контроля состояния контактора в системе управления
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с индуктивными нагрузками, которые вызывают дуговое износ
