Пускатель магнитный ПМ 265А 380В AC NO КТЭ - ctr-b-265-380 EKF

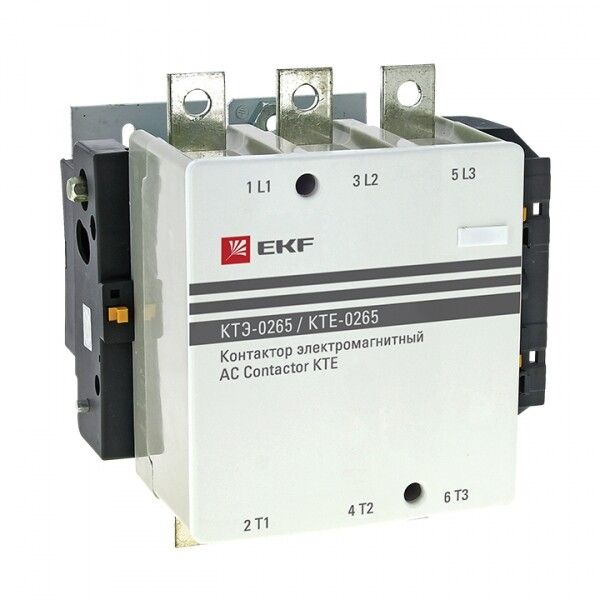

Контактор КТЭ 265А 380В AC 1НО от EKF серии PROxima - это надёжное устройство для коммутации трёхфазных нагрузок переменного тока, предназначенное для частых включений и отключений в промышленных системах автоматизации.

Назначение и область применения

Контактор КТЭ 265А 380В AC 1НО используется для удалённого включения и отключения электродвигателей, нагревательных элементов и других трёхфазных потребителей. Подходит для работы в цепях с активной и индуктивной нагрузкой. Применяется в системах управления станков, насосов, компрессоров, конвейеров и другого оборудования, где требуется частое переключение.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 380 В
• Номинальный ток главных контактов: 265 А
• Номинальная мощность: 132 кВт (при 380 В)
• Главные контакты: 3 нормально открытых (3NO)
• Вспомогательные контакты: 1 нормально открытый (1NO)
• Исполнение: нереверсивное (не предназначено для изменения направления вращения двигателя)
• Подключение: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от –25 C до +50 C)
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор КТЭ 265А 380В AC 1НО устанавливается исключительно на монтажную плату - он не совместим с DIN-рейками. Для правильного монтажа необходимо использовать платформу с отверстиями под крепёж, указанные в техническом чертеже. Максимальный момент затяжки винтов - не более 1,5 Нм; переусиливать нельзя, чтобы не повредить контактные группы. Подводящие провода должны иметь сечение не менее 50 мм2 для обеспечения допустимой плотности тока. Катушка управления рассчитана только на 380 В - применение другой величины напряжения вызывает выход устройства из строя.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.4.1-2002, что гарантирует соответствие европейским стандартам IEC 60947-4-1. Защита IP20 предполагает работу только внутри щитов или защищённых корпусов - использование вне помещений или во влажных средах запрещено. Отсутствие механической блокировки делает этот контактор непригодным для реверсивных схем без внешней интерлокации.

Преимущества

• Высокий ресурс коммутаций благодаря качественным материалам контактов
• Надёжная фиксация на монтажной плате снижает риск вибрационного ослабления
• Длинная гарантия (7 лет) свидетельствует о высокой долговечности
• Серия PROxima прошла сертификацию и получала признание на профессиональных выставках
• Закрытая конструкция минимизирует попадание сторонних предметов внутрь механизма

Ограничения применения

• Не реверсивных схем - для этого требуются два контактора с блокировкой
• IP20 не позволяет использовать в условиях повышенной запылённости, сырости или на улице
• Отсутствует возможность установки на DIN-рейку - нужна специальная плита
• Катушка работает только на 380 В - другие значения напряжения недоступны
• Максимальная температура окружающей среды +50 C - в помещениях без вентиляции возможен перегрев

Примеры использования

• Управление крупными трехфазными асинхронными двигателями (до 132 кВт) в металлургии и машиностроении
• Автоматизация тепловых установок с регулярным включением/выключением
• Коммутирующее устройство в распределительных щитах промышленных объектов
• Цепи питания конвейерных линий с частыми пусками

Практические советы

• Выбирая КТЭ 265А 380В AC 1НО, проверьте, есть ли место для монтажа на плате - габариты устройства больше типичных модульных контакторов
• Обязательно используйте термореле или электронный контроллер для защиты от перегрузки - сам контактор не имеет встроенного теплового реле
• При сборке схемы учтите, что один вспомогательный контакт NO можно использовать для сигнализации включения или блокировки других цепей
• Для длительной службы рекомендовано периодически осматривать состояние винтовых зажимов - особенно после первых 100–200 операций
• Если необходима функция реверса - выбирайте пару таких контакторов с механической взаимоблокировкой, установленных рядом
