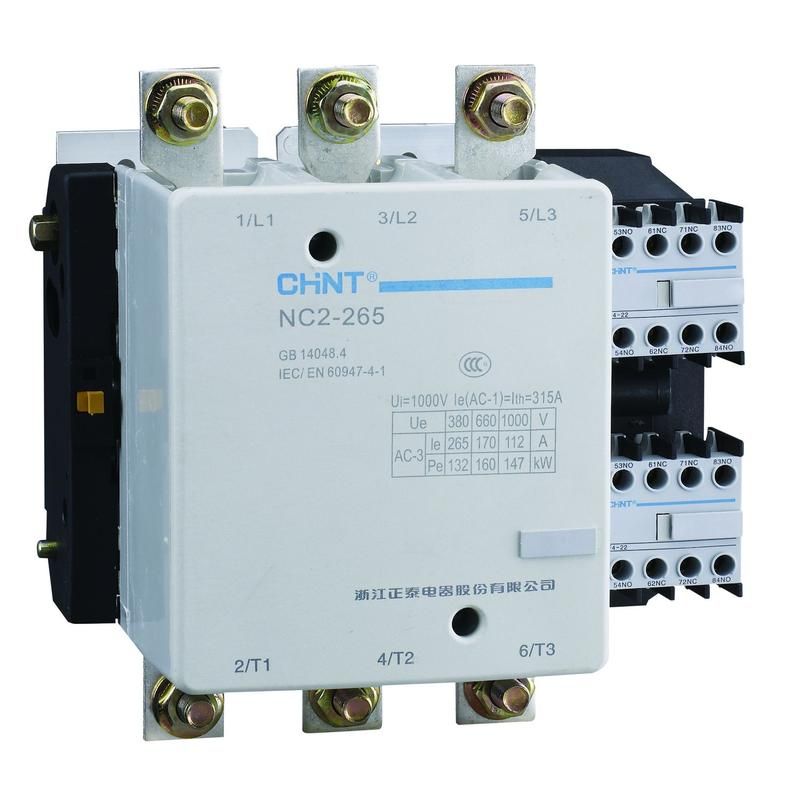

Контактор NC2-265 265A 400В/АС3 50Гц (R) | 236582 CHINT

Контактор NC2-265 265А катушка 400В переменный ток AC-3 50Гц (R) от бренда CHINT - это силовой коммутационный аппарат для управления мощными электродвигателями и другим оборудованием с током до 265 А. Он предназначен для частых включений/выключений в промышленных сетях с напряжением 400 В и работает в соответствии с классом AC-3. Артикул 236582 соответствует модели из серии NC2, которая отличается надежностью и удобством сервисного обслуживания.

Назначение и область применения

Контактор NC2-265 используется для дистанционного включения и отключения трехфазных электродвигателей, нагревательных элементов, компрессоров и других мощных нагрузок. Подходит для работы в системах автоматизации: конвейерах, насосных станциях, вентиляционных установках, станках с ЧПУ. Класс коммутации AC-3 означает, что он рассчитан именно на управление асинхронными двигателями с пуском под нагрузкой.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 265 А
• Напряжение питания катушки: 400 В переменного тока
• Частота: 50 Гц
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Конструкция: двойной разрыв цепи на главных контактах
• Материал корпуса: негорючий пластик
• Основание: алюминиевый профиль для лучшего теплоотвода

Совместимость и монтаж

Контактор NC2-265 монтируется на DIN-рейку шириной 35 мм. Его конструкция предусматривает возможность установки дополнительных модулей через специальные гнезда: вспомогательные контакты, временные реле, механические блокировки. Катушка управления является съёмным блоком - её можно заменить без демонтажа всего контактора. Устройство допускает как горизонтальную, так и вертикальную установку шин. Диаметр подключения проводов - до 95 мм2 (по рекомендациям производителя для данного тока).

Безопасность и стандарты

Контактор NC2-265 соответствует международным стандартам IEC 60947-4-1. Применённые материалы обеспечивают самозатухание пламени (UL94 V-0). Наличие дугогасительной камеры снижает риск повреждения контактов при отключении больших токов. Минимальная зона ионизации выхлопных газов позволяет устанавливать контактор рядом с другими устройствами без увеличения межфазных расстояний.

Преимущества

• Съёмная катушка управления - быстрая замена при отказе без перебора проводов
• Двойной разрыв контактов - выше надёжность при отключении высоких токов
• Алюминиевое основание - эффективный отвод тепла, продлевает срок службы
• Поддержка модульных дополнений - гибкость адаптации под задачи
• Работа при температуре от -5C до +40C - подходит для большинства промышленных условий

Ограничения применения

• Не предназначен для постоянного тока - применение на DC недопустимо
• Отсутствие встроенных вспомогательных контактов - требуются отдельные модули при необходимости сигнализации
• Максимальная частота включений - до 600 раз в час; при более частых циклах возможен преждевременный износ
• Не следует использовать в средах с повышенной запылённостью без защиты IP54 и выше
• Запрещено монтировать в местах с прямым воздействием воды или агрессивных паров

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Коммутация печи для термообработки металла
• Автоматическое включение вентилятора в HVAC-системе
• Старт-stop цикл для конвейерной ленты на заводе
• Использование в составе реверсивной схемы (при наличии двух контакторов NC2 и механической блокировки)

Практические советы

• При подборе проводов учитывайте сечение до 95 мм2 - меньшие значения вызывают перегрев, большие - затрудняют монтаж
• Если нужна автономная сигнализация состояния (например, “включен”), установите модуль вспомогательных контактов (например, NC2-AE11)
• Для частых пусков проверяйте температуру контактора каждые 2–3 месяца - перегрев указывает на плохой контакт или перегрузку
• При замене катушки используйте ту же маркировку напряжения (400 В AC) - неверный тип катушки приведёт к выходу из строя
• Проверьте совместимость с вашими автоматическими выключателями - они должны обеспечивать защиту током выше 265 А, но ниже 800 А
