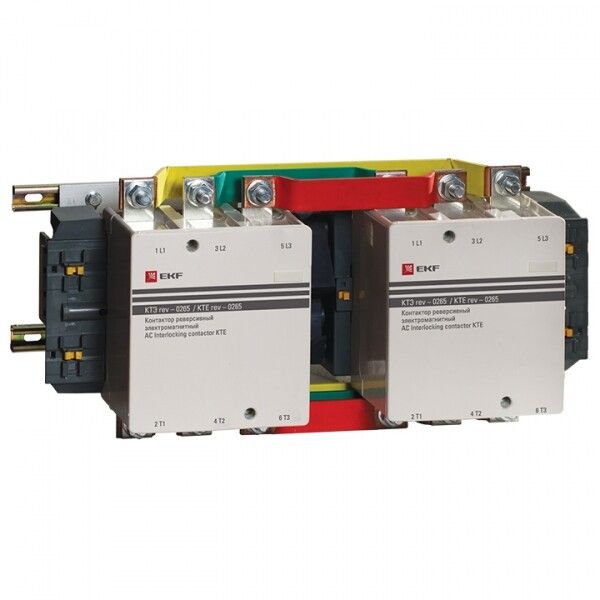

Контактор реверсивный КТЭ 265А кат. 380В AC 2НО EKF ctr-b-r-265-380

Контактор реверсивный КТЭ 265А 380В 2 нормально открытых контакта от EKF серии PROxima предназначен для частого включения и отключения трёхфазных двигателей с возможностью изменения направления вращения. Устройство сочетает надёжность механической блокировки и высокую коммутационную способность, что делает его подходящим для промышленного оборудования.

Назначение и область применения

Контактор реверсивный КТЭ 265А 380В 2 нормально открытых контакта используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для установки в пускатели, щиты управления и автоматические системы на производствах. Применяется в станках, конвейерах, насосах, вентиляционных установках и других устройствах, где требуется безопасное переключение направления работы двигателя.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 380 В
• Номинальный ток: 265 А
• Количество силовых полюсов: 3
• Номинальная мощность: 132 кВт
• Количество нормально открытых (НО) вспомогательных контактов: 2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (DIN-рейку)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор реверсивный КТЭ 265А 380В 2 нормально открытых контакта состоит из двух базовых контакторов КТЭ EKF PROxima, установленных на одной DIN-рейке с механической взаимоблокировкой. Монтаж выполняется на стандартную монтажную плату шириной 35 мм. Для сборки реверсивной схемы необходимо использовать комплектные шины, которые уже предусмотрены конструкцией - они обеспечивают правильное соединение входов и выходов обоих контакторов. Подключение проводов осуществляется через винтовые клеммы - допускаются многожильные и одножильные провода сечением до 50 мм2. Перед монтажом проверьте соответствие сечения проводов и момент затяжки винтов - рекомендовано использовать динамометрический ключ.

Безопасность и стандарты

Контактор реверсивный КТЭ 265А 380В 2 нормально открытых контакта соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует работу контактных аппаратов для управления электродвигателями. Механическая блокировка исключает возможность одновременного включения обоих контакторов, предотвращая короткое замыкание фаз. Конструкция обеспечивает электробезопасность при работе в условиях, соответствующих классу защиты IP20 - устройство предназначено только для внутренней установки в защищённых щитах.

Преимущества

• Механическая блокировка гарантирует безопасность при реверсе - невозможно включить оба контактора одновременно
• Высокий номинальный ток (265 А) позволяет управлять двигателями мощностью до 132 кВт
• Надёжная конструкция с пружинным механизмом и качественной изоляцией снижает риск отказов даже при частых циклах включения
• Серия PROxima имеет сертификат качества и была отмечена на международной выставке «Электро-2008»
• Длительная гарантия - 84 месяца - свидетельствует о долговечности материалов и сборки

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 не защищает от пыли, влаги и агрессивной среды
• Не подходит для постоянного режима работы выше +50 C или ниже -25 C - возможны сбои в работе катушки или механических элементов
• Требуется обязательное использование внешнего теплового реле или другого средства защиты от перегрузки - сам контактор не содержит встроенной защиты
• Не предназначен для работы с постоянным током - катушка рассчитана только на переменное напряжение 380 В

Примеры использования

• Подъёмники и лифты - для изменения направления движения кабины
• Циркулярные и ленточные пилы - для быстрого реверса при аварийном останове
• Транспортерные линии - для перемещения грузов в обе стороны
• Вентиляционные установки с функцией противопожарной рециркуляции
• Оборудование для переработки пластиков - там, где требуется точная смена направления вращения валов

Практические советы

• При выборе контактора реверсивный КТЭ 265А 380В 2 нормально открытых контакта убедитесь, что ваш двигатель не превышает 132 кВт - превышение нагрузки вызывает перегрев и выход из строя контактов
• Для длительной службы используйте только медные провода сечением 16–50 мм2; алюминиевые провода не рекомендуются из-за окисления и плохого контакта
• Проверяйте состояние винтовых клемм каждые 6 месяцев - особенно после первых 1000 циклов включения
• Не устанавливайте рядом с источниками сильного тепла - температура вокруг должна оставаться в пределах -25…+50 C
• При использовании в составе пускателя обязательно подключите тепловое реле и кнопки управления - контактор работает только как исполнительный элемент
