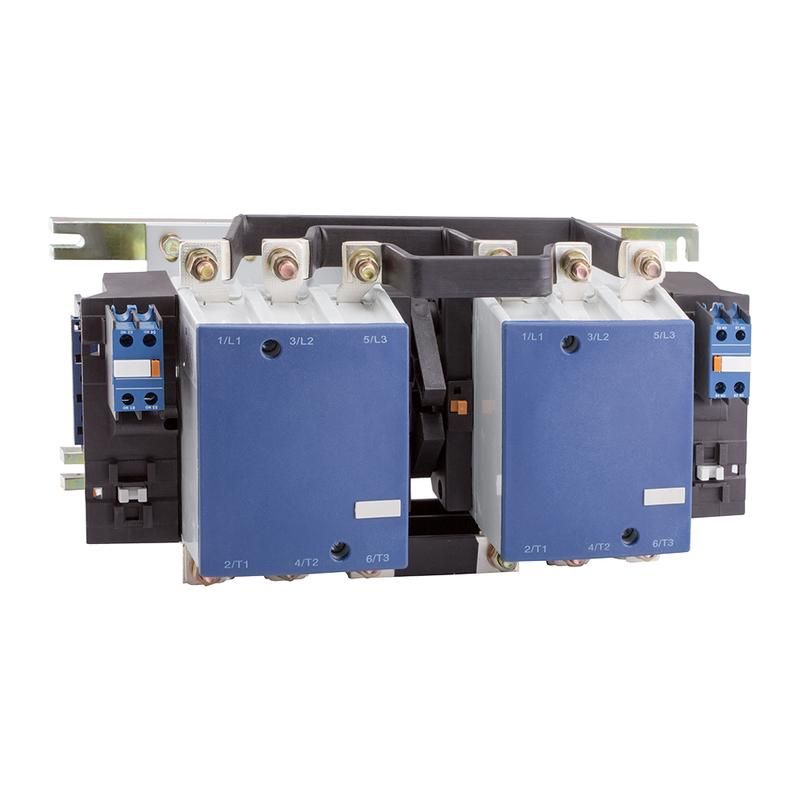

Контактор ПМ12-250500 УХЛ4 В 250А кат. 220В AC 2НО+2НЗ КЭАЗ 315226

Контактор ПМ12-250500 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта - это устройство для дистанционного включения и отключения мощной нагрузки в сетях переменного тока. Применяется в системах автоматизации, где требуется надёжное управление двигателями и другим оборудованием. Произведён КЭАЗ, артикул 315226.

Назначение и область применения

Контактор ПМ12-250500 УХЛ4 В предназначен для частого коммутирования электродвигателей и других мощных потребителей в цепях переменного тока. Подходит для использования в промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляционных установках. Обеспечивает безопасное удалённое управление нагрузкой до 132 кВт через управляющую катушку 220 В AC.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 250 А
• Номинальная мощность: 132 кВт (при напряжении 380 В)
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP00 - без защиты от внешних воздействий
• Исполнение: открытое - корпус не защищён, требует установки в щите или защищённой зоне
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-250500 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для монтажа используйте винты M5. Силовые клеммы рассчитаны на медные жилы сечением до 95 мм2. Управляющая катушка работает только от сети 220 В AC - не подключайте постоянный ток или другие напряжения. Винтовые зажимы необходимо затягивать моментом 1,5–2 Нм - перетягивание повредит контактную группу.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Сертифицирован для работы в условиях класса исполнения УХЛ4 - допускается применение в помещениях с умеренным климатом, влажностью до 90% при температуре от −40 C до +40 C. Открытая конструкция требует обязательной установки внутри распределительного шкафа с уровнем защиты не ниже IP54.

Преимущества

• Высокая коммутационная износостойкость благодаря качественной контактной системе КЭАЗ
• Наличие 5 вспомогательных контактов позволяет реализовать сложные схемы управления без дополнительных реле
• Габариты и крепления совместимы с другими изделиями серии ПМ12 - легко заменить аналогичный контактор
• Надёжная работа при высоких пусковых токах двигателей

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP00 исключает использование вне герметичных шкафов
• Не рекомендован для открытого монтажа - риск поражения током и попадания пыли/влаги
• Не поддерживает работу от постоянного тока - катушка рассчитана только на 220 В AC
• Не предназначена для частого включения более 600 раз в час - превышение снижает срок службы контактов

Примеры использования

• Управление асинхронными двигателями 110–132 кВт в системах водоснабжения
• Автоматическое включение нагревательных элементов в термических камерах
• Коммутация конвейерных лент в пищевой и химической промышленности
• Схемы реверса двигателя с использованием двух контакторов и блокировки по НЗ-контактам

Практические советы

• При подборе контактора проверьте соответствие номинального тока нагрузки - 250 А - реальному рабочему току двигателя с запасом 10–15%
• Для долгой службы используйте фильтры помех и гашение переходных процессов на входе катушки
• Обязательно проверяйте плотность затяжки винтов после первых 10–20 включений - возможна осадка проводов
• При замене старого контактора убедитесь, что количество и тип контактов (3НО+2НЗ) подходят для вашей схемы управления
• Артикул 315226 - точный идентификатор для заказа запасных частей и аналогов в каталоге КЭАЗ
