Контактор электромагнитный ПМ12-250150 УХЛ4 В, 110В - 075150220ВВ110000000 КашинЗЭА

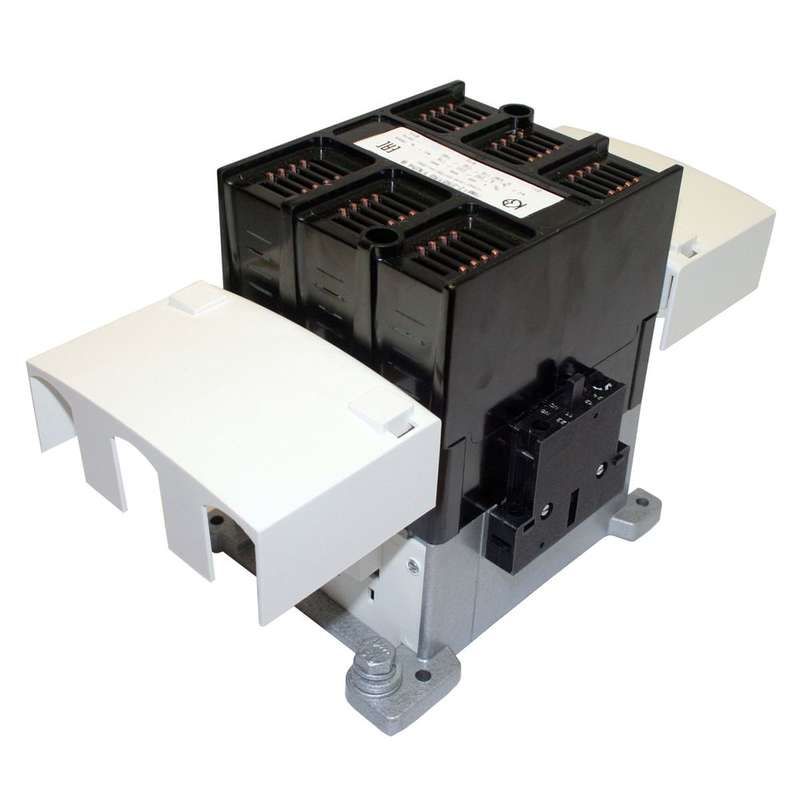

Контактор электромагнитный ПМ12-250150 УХЛ4 В 110В - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 132 кВт. Бренд КЗЭА выпускает этот контактор в исполнении УХЛ4 для работы в условиях повышенной влажности и температурных колебаний. Артикул 075150220вв110000000 соответствует модели с катушкой на 110 В переменного тока.

Назначение и область применения

Контактор электромагнитный ПМ12-250150 УХЛ4 В 110В предназначен для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он используется в стационарных системах автоматического управления - например, на конвейерах, насосных станциях, вентиляционных установках и других промышленных объектах. Контактор обеспечивает дистанционный пуск, остановку и, при использовании с реверсивной схемой, реверс двигателя. Сам по себе он не защищает от перегрузок - для этого требуется внешнее тепловое реле.

Технические характеристики

• Номинальный ток: 250 А - способен коммутировать нагрузки до этой величины в нормальных режимах.
• Напряжение питания катушки: 110 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока.
• Номинальное напряжение контактов: 660 В - максимальное рабочее напряжение в силовой цепи, подходит для сетей 380/400 В и 660 В.
• Род тока: Переменный (AC) - только для сетей 50–60 Гц.
• Номинальная мощность двигателя: 132 кВт - рекомендованная максимальная мощность контролируемого электродвигателя.
• Количество контактов: 2 normally open (НО) + 2 normally closed (НЗ) + 1 дополнительно НЗ - всего 5 вспомогательных контактов для сигнализации и логических схем.
• Исполнение: Нереверсивное - не имеет внутренней функции реверса; для изменения направления вращения нужна внешняя схема с двумя контакторами.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40 C до +40 C и высокой влажности, подходит для помещений с умеренно холодным и влажным климатом (например, неотапливаемые цеха).
• Способ монтажа: Монтажная плата - крепится на DIN-рейку через специальный адаптер или на плату с отверстиями; не имеет встроенных креплений для прямого крепления к стене.
• Тип подключения: Винтовое - провода зажимаются в клеммах с помощью отвёртки; требует правильного момента затяжки.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус открытый, требует установки в закрытом щите или кожухе.

Совместимость и монтаж

Контактор ПМ12-250150 УХЛ4 В 110В совместим со всеми стандартными DIN-рейками (35 мм) при использовании переходной планки. Подключение силовых клемм - верхние и нижние, допускается подвод проводов сверху или снизу. Вспомогательные контакты расположены по бокам - удобны для подключения к реле времени, кнопочным постам или PLC. Для надёжной работы необходимо соблюдать посадочные габариты: ширина аппарата - 90 мм, глубина - около 120 мм. Не устанавливайте рядом с источниками сильного тепла - нагрев снижает срок службы катушки.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применяется в соответствии с классом использования AC-1 (для активных нагрузок) и AC-3 (для асинхронных двигателей). Относится к категории II по степени перенапряжения. Для защиты катушки от импульсных перенапряжений, вызываемых отключением, рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке - особенно при работе с длинными кабелями или частотными преобразователями.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций.
• Чёткая и быстрая коммутация благодаря жёсткой конструкции сердечника.
• Гибкость в распределении вспомогательных контактов - можно использовать для контроля состояния, блокировок и сигналов.
• Поддержка широкого диапазона напряжений катушки - 110 В позволяет легко интегрировать в системы управления с низковольтной логикой.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP00 исключает использование на открытом воздухе или в сырых помещениях без оболочки.
• Не подходит для частотного регулирования - при работе с ЧП не гарантируется долговечность контактов из-за высоких гармоник и скачков тока.
• Требует внешнего теплового реле для защиты от перегрузки - сам по себе не является пускателем с термозащитой.
• Не реверсивный - для реверса двигателя необходим второй аналогичный контактор и взаимоблокировка.
• Не рекомендуется для частых пусков (более 120 раз в час) - риск перегрева катушки и износа контактов.

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню в резервуаре.
• Автоматический запуск вентилятора в цеху при достижении порога температуры.
• Коммутация конвейерной ленты в пищевой промышленности - с использованием одного НО и двух НЗ для сигнализации положения.
• Система аварийного отключения оборудования - контактор размыкает питание при срабатывании датчика давления или температуры.

Практические советы

• При подключении катушки используйте медные провода сечением не менее 1,5 мм2 - малое сечение вызывает перегрев и отказ.
• Затягивайте винты клемм усилием 0,5–0,7 Нм - слабый контакт вызывает нагрев, слишком сильный - повреждает пластик.
• Если контактор установлен в щите с другими аппаратами, оставьте минимум 50 мм свободного пространства вокруг него для теплоотвода.
• Для длительной работы в условиях влажности проверяйте состояние контактов каждые 6 месяцев - окисление может привести к зависанию.
• При замене старого контактора - убедитесь, что новый имеет те же типы и количество вспомогательных контактов (2НО+2НЗ+1НЗ).
