Контактор ПМ12-125100 УХЛ4 В 125А кат. 220В AC 2НО+2НЗ КЭАЗ 312375

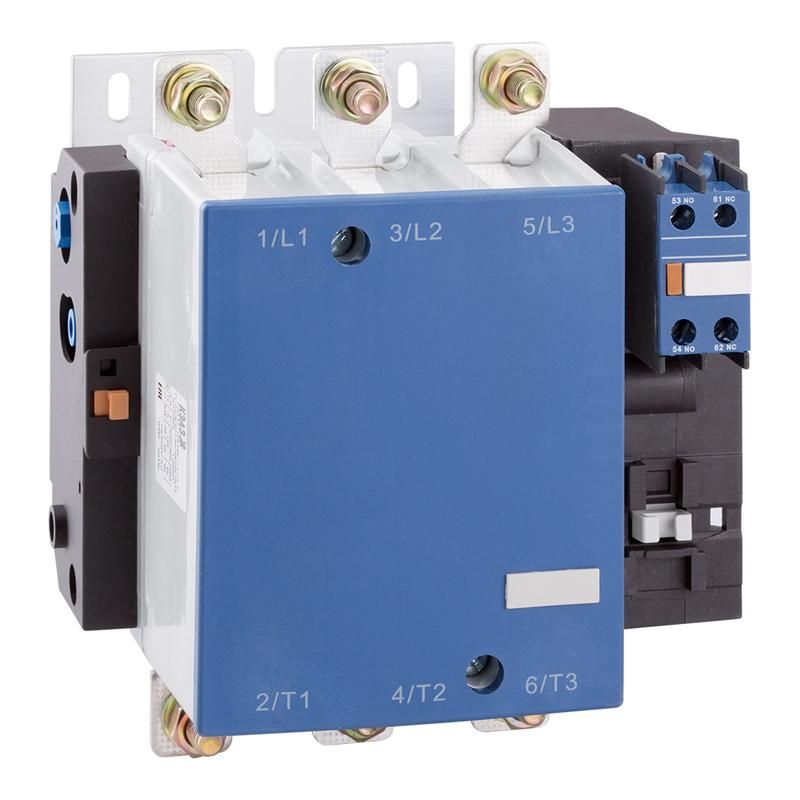

Контактор ПМ12-125100 УХЛ4 В, 220В, 2 нормально-открытых + 2 нормально-закрытых контакта - это электромагнитное устройство от КЭАЗ для коммутации силовых цепей переменного тока, особенно в системах управления двигателями и оборудованием с частыми включениями. Артикул 312375 соответствует модели из серии ПМ12, рассчитанной на нагрузку до 125 А.

Назначение и область применения

Контактор ПМ12-125100 УХЛ4 В используется для удалённого включения и выключения электродвигателей переменного тока. Подходит для задач, где требуется надёжная и частая коммутация: запуск и остановка насосов, вентиляторов, конвейеров, лифтов, кранов, тепловых завес, печей и систем АВР. Также применяется в системах освещения с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 125 А - способен управлять нагрузкой до 55 кВт при напряжении 380 В
• Напряжение катушки управления: 220 В переменного тока (AC)
• Силовые контакты: 3 нормально-открытых (НО), 0 нормально-закрытых (НЗ)
• Вспомогательные контакты: 2 нормально-открытых (НО) + 2 нормально-закрытых (НЗ)
• Тип тока: переменный (AC)
• Исполнение: открытое - без корпуса, требует установки в защищённую среду
• Степень защиты: IP00 - нет защиты от пыли и воды, допускается только внутри щита
• Способ подключения: винтовые зажимы для силовой и управляющей цепи

Совместимость и монтаж

Контактор ПМ12-125100 УХЛ4 В монтируется на DIN-рейку или крепится болтами через отверстия в основании. Для подключения используются винтовые зажимы - провода должны иметь жилы сечением до 25 мм2. Обязательно соблюдать момент затяжки, указанный в документации производителя. Вспомогательные контакты позволяют использовать контактный модуль для сигнализации состояния (например, “двигатель работает”) или создания блокировочных цепей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов переменного тока. Серия ПМ12 прошла испытания на механическую и электрическую износостойкость. Однако из-за степени защиты IP00 использование вне электрощита или в условиях повышенной влажности, пыли или агрессивной среды недопустимо - это создаёт риск поражения током и выхода из строя.

Преимущества

• Высокая коммутационная способность - 125 А позволяет управлять крупными двигателями без перегрева
• Четыре вспомогательных контакта (2 НО + 2 НЗ) обеспечивают гибкость в построении схем управления и аварийной блокировки
• Надёжная конструкция с медными контактами и прочным магнитопроводом - обеспечивает долгий срок службы даже при частых включениях
• Совместим с другими компонентами серии ПМ12 - можно легко заменить или расширить функционал

Ограничения применения

• Не предназначен для работы во внешней среде - IP00 исключает применение на улице, в сырых помещениях, на производствах с пылью
• Требует обязательной установки в закрытом электрощите с защитой от доступа посторонних лиц
• Не подходит для постоянного тока - только для AC
• Нулевое количество НЗ силовых контактов - нельзя использовать для реверса без внешнего переключения

Примеры использования

• Управление двигателем насоса в системе водоснабжения - включение/выключение по сигналу датчика уровня
• Автоматический ввод резерва (АВР): один контакт ПМ12-125100 УХЛ4 В переключает питание между основной и резервной линией
• Контроль работы вентиляционной системы: вспомогательные контакты передают сигнал в пульт управления
• Управление тепловой завесой: включение при открывании двери, отключение после закрытия

Практические советы

• Выбирая контактный аппарат, проверьте соответствие напряжения катушки (220 В) вашей сети управления - неверное напряжение вызывает отказ или перегрев
• При использовании в схемах с реверсом используйте два контактора с взаимной блокировкой - этот экземпляр имеет только НО силовые контакты
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контактов вызывает нагрев и повреждение
• Для условий с пылью или влагой выбирайте контакторы с IP54 и выше - серия ПМ12 здесь не подходит
