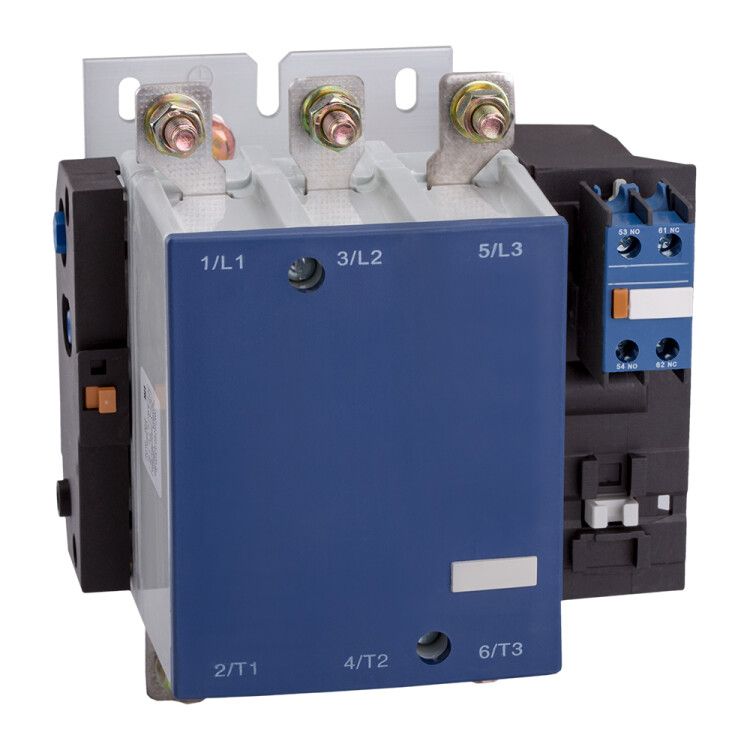

Контактор ПМЛ-5100 УХЛ4 Б 125А кат. 220В AC КЭАЗ 112913

Контактор ПМЛ-5100 от КЭАЗ - это трёхполюсный электромагнитный аппарат для коммутации нагрузок до 125 А в цепях переменного тока. Назначен для частых включений и отключений двигателей, нагревательных устройств и других потребителей. Артикул 112913 соответствует модели с катушкой 220 В AC, рассчитанной на работу в условиях умеренного и холодного климата (УХЛ4).

Назначение и область применения

Контактор ПМЛ-5100 используется для удалённого управления включением и выключением электроприёмников. Подходит для работы с двигателями мощностью до 55 кВт, а также с другими нагрузками, требующими частых переключений.

• Электродвигатели: насосы, вентиляторы, компрессоры, конвейеры
• Оборудование: тепловые завесы, печи, станки, лифты, краны
• Системы: автоматический ввод резерва (АВР), системы освещения

Не предназначен для реверса - модель нереверсивная. Для реверсирования требуется два таких контактора.

Технические характеристики

• Номинальный ток: 125 А - максимальный рабочий ток при 380 В AC
• Напряжение управления: 220 В AC - питание катушки только от сети переменного тока
• Количество полюсов: 3 - три силовых контакта для трёхфазной сети
• Контактная группа: 3 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ) - для сигнализации и блокировок
• Номинальная мощность: 55 кВт - рекомендованная нагрузка для двигателей
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Максимальное сечение кабеля: 35 мм2 - для подключения силовых проводов
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус открытый
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допускает высокую влажность
• Подключение: винтовое - зажимы для проводов с фиксацией болтами
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-5100 легко монтируется на стандартную DIN-рейку типа TS35. Также возможна фиксация на плоской поверхности через отверстия в основании. Для подключения используйте провода сечением до 35 мм2. Зажимы рассчитаны на медные жилы - алюминиевые провода не рекомендуются без переходных наконечников.

Катушка управления 220 В AC не совместима с источниками постоянного тока. Для автономных систем с батареями или выпрямителем выбирайте другие модели (например, с DC-катушкой).

Безопасность и стандарты

Контактор ПМЛ-5100 не имеет защиты от пыли и воды (IP00). Его нельзя устанавливать в сырых, запылённых или наружных помещениях без дополнительного кожуха. Монтаж следует выполнять в щитах с закрытой конструкцией. Соответствует требованиям ТУ 3426-044-05758109-2008, что гарантирует соответствие российским стандартам качества.

Преимущества

• Высокая износостойкость контактов благодаря серебряным напайкам - увеличивает срок службы при частых включениях
• Отсутствие шума при работе - подходит для помещений с чувствительными условиями
• Гибкий монтаж - можно крепить как на DIN-рейку, так и на плату
• Наличие вспомогательных контактов (3НО+1НЗ) - удобно для схем блокировки и сигнализации
• Работа в широком диапазоне температур - надёжно функционирует в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется в условиях с пылью, влагой, химически активной средой - из-за IP00
• Не поддерживает реверс - для изменения направления вращения двигателя нужен второй контактор
• Не совместим с постоянным током - катушка работает только на 220 В AC
• Не предназначен для защиты от перегрузок - обязательно использовать с тепловым реле или автоматическим выключателем
• Не рекомендуется для частых пусков более 120 раз в час - риск перегрева катушки

Примеры использования

• Управление насосом в системе водоснабжения - включение при снижении давления
• Автоматизация тепловой завесы - включение по сигналу термореле
• Система АВР - переключение между основным и резервным питанием
• Крановая установка - управление подъёмом и опусканием груза
• Цеховой конвейер - пуск/остановка по команде PLC

Практические советы

• При монтаже на DIN-рейку проверьте плотность фиксации - слабый контакт вызывает перегрев
• Для долгой работы используйте предохранители или автоматы с характеристикой D для защиты от пусковых токов
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при больших токах
• Если требуется защита от пыли - поместите контактор ПМЛ-5100 внутрь IP54-корпуса
• Для схем с несколькими контактами - учтите, что можно установить одну дополнительную приставку (не две, как указано в описании производителя - это возможно только для моделей выше 100 А, но не для всех версий; убедитесь в наличии места и совместимости приставки)
