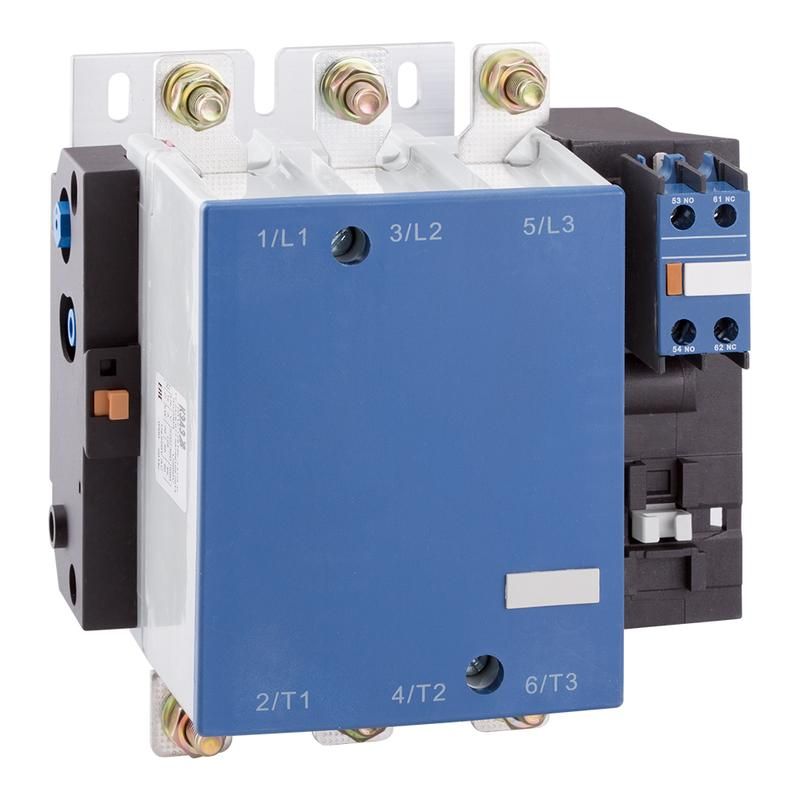

Контактор ПМ12-125100 УХЛ4 В 125А кат. 220В AC 1НО+1НЗ КЭАЗ 315213

Контактор ПМ12-125100 УХЛ4 В, 220В, (1з+1р) 125А - устройство для дистанционного включения и отключения силовых цепей переменного тока, предназначенное для управления электродвигателями до 55 кВт. Произведён КЭАЗ, артикул 315213, соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор ПМ12-125100 УХЛ4 В, 220В, (1з+1р) 125А используется для автоматического управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим частых включений/выключений. Подходит для систем управления с использованием кнопочных постов, термореле, таймеров или PLC. Применяется в промышленной автоматике, на заводах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Напряжение питания катушки управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 125 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность управляемого двигателя: 55 кВт
• Род тока: Переменный (AC)
• Исполнение: Открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, требуется установка в защищённом месте
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-125100 УХЛ4 В, 220В, (1з+1р) 125А совместим с другими элементами серии ПМЛ и РТЛ. Для монтажа используйте винтовое крепление на металлическую платформу или DIN-рейку. Подключение силовых проводов выполняется через винтовые зажимы - затягивайте их моментом, указанным в руководстве, чтобы избежать перегрева. Управляющая катушка подключается к сети 220 В AC через кнопки, реле или контроллер. Обязательно убедитесь, что сечение проводов соответствует току 125 А - рекомендовано минимум 25–35 мм2 медного провода.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Имеет исполнение УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C и относительной влажности до 80 % при 25 C. Не имеет защиты от пыли и влаги (IP00), поэтому запрещено использовать в условиях повышенной влажности, пыли, агрессивных средах или вне шкафов управления.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций включения/отключения
• Надёжные винтовые зажимы обеспечивают долговечное соединение даже при больших токах
• Простой и проверенный дизайн - легко заменить, обслуживать и диагностировать
• Совместимость с широким спектром устройств управления (например, таймеры, датчики, ПЛК)

Ограничения применения

• Не допускается установка в открытом воздухе - отсутствие защиты IP00 делает устройство уязвимым к пыли, влаге и механическим повреждениям
• Не предназначена для работы в взрывоопасных зонах
• Не подходит для постоянного тока - работает только с переменным током 220 В
• Не рекомендуется применять в местах с высокими уровнями вибрации без дополнительной фиксации

Примеры использования

• Управление асинхронными двигателями насосов в системах водоснабжения
• Включение/отключение воздушных компрессоров на производстве
• Автоматическое управление конвейерной лентой в пищевой промышленности
• Контроль нагревательных элементов в тепловых щитах

Практические советы

• Обязательно устанавливайте контактор внутри распределительного шкафа с уровнем защиты не ниже IP54
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно после первых 100 включений
• Для защиты от скачков напряжения используйте RC-цепочку или варистор на входе катушки
• Не перегружайте контакты - максимальный ток 125 А, но длительная работа близко к пределу снижает срок службы
• При замене старого контактора сверьте тип подключения - ПМ12-125100 УХЛ4 В, 220В, (1з+1р) 125А имеет аналогичную геометрию с другими моделями серии ПМЛ
