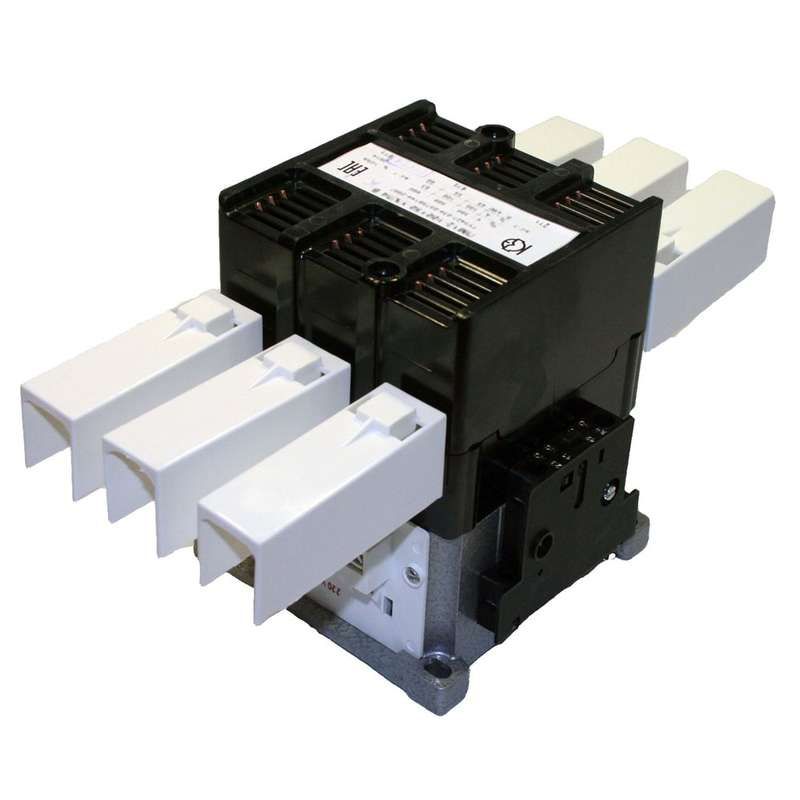

Контактор электромагнитный ПМ12-125150 УХЛ4 В, 110В - 070150220ВВ110000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. pm12-125150 / 070150220вв110000000) предназначен для дистанционного управления мощными электродвигателями в стационарных системах автоматизации. Он сочетает высокую коммутационную нагрузку с компактной конструкцией для монтажа на плате.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В 2 нормально открытых + 2 нормально закрытых контакта используется для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для систем управления станками, насосами, конвейерами и другим оборудованием, где требуется надёжное дистанционное управление. Напряжение катушки 110 В переменного тока позволяет использовать его в цепях управления с пониженным напряжением, что повышает безопасность обслуживания.

Технические характеристики

• Номинальный ток: 125 А - способен коммутировать нагрузки до 55 кВт;
• Напряжение катушки управления: 110 В переменного тока (AC);
• Максимальное рабочее напряжение силовых контактов: 660 В AC;
• Частота: 50–60 Гц;
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ);
• Исполнение: нереверсивное - не предназначен для изменения направления вращения двигателя;
• Степень защиты: IP00 - нет внешней защиты, требует установки в защищённом корпусе или щите;
• Способ монтажа: на монтажную плату - крепится через выводы, без DIN-рейки;
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 25 мм2 (по стандарту IEC).

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В 2 нормально открытых + 2 нормально закрытых контакта рассчитан на установку на печатную плату. Его выводы должны соответствовать расположению отверстий в плате - проверьте шаг между контактами перед изготовлением платы. Монтаж выполняется с помощью пайки или механического крепления винтами. Не используйте этот контактор в сборках с DIN-рейкой - он не имеет крепёжных элементов для этого. Обязательно обеспечьте доступ к винтовым зажимам для периодического контроля затяжки.

Безопасность и стандарты

Устройство соответствует требованиям к контактным аппаратам для промышленного оборудования. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - использование вне электрошкафа запрещено. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам. Это особенно важно при использовании с PLC или другими чувствительными устройствами управления.

Преимущества

• Высокая коммутационная способность - 125 А при 55 кВт позволяет применять контактор вместо более крупных моделей;
• Гибкая конфигурация контактов - 3НО+2НЗ даёт возможность реализовать сложные логические схемы управления без дополнительных реле;
• Устойчивость к сетевым колебаниям - работает при напряжении катушки +-10% от 110 В;
• Производитель КЗЭА - известный российский бренд с опытом производства промышленной аппаратуры;
• Поддерживает длительную работу при температуре до +40 C - соответствует исполнению УХЛ4.

Ограничения применения

• Не подходит для реверса двигателей - отсутствуют контакты для переключения фаз;
• IP00 - нельзя использовать в условиях пыли, влаги, сырости или открытых площадках;
• Требуется принудительное охлаждение при работе на пределе нагрузки (>90% от 125 А) более 8 часов в сутки;
• Не совместим с постоянным током - катушка рассчитана исключительно на переменный ток 50/60 Гц;
• Монтаж на плату усложняет сервис - замена требует демонтажа всей платы или пайки.

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня;
• Автоматизация конвейера - запуск после срабатывания фотоэлемента;
• Система вентиляции - управление вентилятором по расписанию через контроллер;
• Цепи управления в металлургических установках - где нужна надёжная коммутация при высоких токах.

Практические советы

• Проверьте соответствие сечения провода и зажима - максимальное сечение 25 мм2; меньшие провода могут плохо фиксироваться;
• При монтаже на плату используйте термостойкий материал - контактор нагревается при работе;
• Обязательно установите ОПН на катушку, чтобы продлить срок службы и защитить микроконтроллеры;
• Не допускайте попадания металлической стружки внутрь аппарата - даже при IP00 это вызывает замыкание;
• Для удобства обслуживания размещайте контактор так, чтобы можно было легко проверить состояние контактов и затянуть винты;
• При замене - сверьте артикулы: pm12-125150 и 070150220вв110000000 - это один и тот же продукт от КЗЭА.
