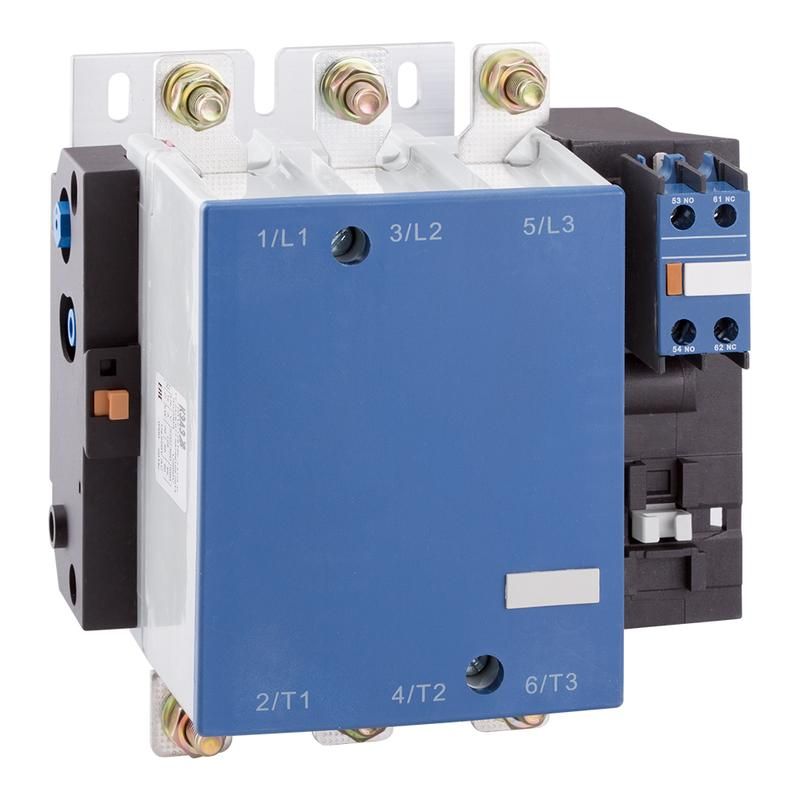

Контактор ПМ12-160100 УХЛ4 В 160А кат. 220В AC 2НО+2НЗ КЭАЗ 312378

Контактор ПМ12-160100 УХЛ4 В, 220В, 160А, 2 нормально-открытых + 2 нормально-закрытых от КЭАЗ предназначен для коммутации силовых цепей переменного тока, особенно в задачах управления двигателями и оборудованием с частыми включениями. Этот контактный аппарат используется в промышленной автоматике, где важна надёжность и долгий срок службы.

Назначение и область применения

Контактор ПМ12-160100 УХЛ4 В, 220В, 160А, 2 нормально-открытых + 2 нормально-закрытых применяется для удалённого включения и выключения нагрузки - например, электродвигателей, нагревательных элементов, насосов, вентиляторов, лифтов, кранов и систем АВР. Он обеспечивает пуск, остановку и реверсирование оборудования. Подходит для условий постоянной работы с высокой цикличностью включения/выключения.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 160 А
• Напряжение управления: 220 В
• Номинальная мощность: 75 кВт (при AC-3, для двигателей)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Исполнение: открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки в защищённом месте
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-160100 УХЛ4 В, 220В, 160А, 2 нормально-открытых + 2 нормально-закрытых устанавливается с помощью винтового крепления. Для монтажа требуется свободное место вокруг аппарата - минимум 50 мм с боков и сверху для теплоотвода. Подключаются силовые провода через винтовые зажимы: сечение до 50 мм2 (медные жилы). Цепь управления питается от 220 В переменного тока - можно использовать обычную фазу и ноль из сети. Обязательно соблюдайте полярность при подключении катушки - хотя она работает на переменном токе, переполюсовка может повредить устройство.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Серия ПМ12 прошла испытания на механическую и электрическую износостойкость. Однако из-за степени защиты IP00 он не допускается к установке во влажных, запылённых или взрывоопасных средах без дополнительной защиты (например, в шкафу IP54 или выше).

Преимущества

• Высокая коммутационная способность - рассчитан на 160 А и 75 кВт, что покрывает большинство промышленных двигателей
• Чёткая структура контактов: два НО и два НЗ позволяют реализовать сложные схемы управления, включая реверс и блокировки
• Устойчивость к перегрузкам и импульсным токам при пуске двигателя
• Простая замена - совместим с другими контактными аппаратами серии ПМ12, легко заменяется аналогичными моделями

Ограничения применения

• Не предназначен для установки вне помещений или в условиях повышенной влажности - степень защиты IP00 исключает использование на открытом воздухе
• Не рекомендуется применять в местах с сильной пылью, маслом или химическими парами - отсутствие корпуса делает контакты уязвимыми
• Требуется обязательная установка в распределительном щите или защищённой камере
• Не подходит для частотного регулирования - только для пуска/останова, не для мягкого старта

Примеры использования

• Управление асинхронным двигателем 75 кВт на конвейере
• Автоматический ввод резерва (АВР) - один контакт использует основной источник, второй - резервный
• Реверсивный пуск насоса в системе охлаждения
• Контроль включения тепловой завесы через термореле
• Управление освещением крупного цеха с возможностью аварийного отключения

Практические советы

• Выбирайте контактор ПМ12-160100 УХЛ4 В, 220В, 160А, 2 нормально-открытых + 2 нормально-закрытых только тогда, когда нагрузка точно не превышает 160 А. Перегрузка снижает срок службы
• Проверьте посадочные размеры перед монтажом - серия ПМ12 имеет стандартизованные крепления, но отличается от других производителей
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ
• При работе в условиях температур ниже -40C проверьте соответствие исполнения УХЛ4 - это гарантирует работу в холодных регионах
• Не забудьте подписать схему: каждый контакт НО и НЗ должен быть помечен, чтобы упростить обслуживание
