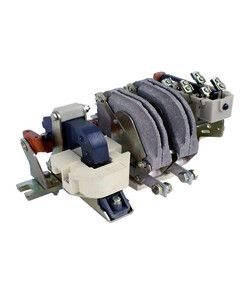

Контактор электромагнитный КТ-6022Б У3, 160А, 220В, 2з+2р, 2 полюса - ET505955 Электротехник

Контактор электромагнитный КТ-6022Б У3 от бренда Электротехник - устройство для автоматического включения и отключения нагрузки до 160 А в сетях переменного тока. Подходит для установки на монтажную плату в устройствах управления промышленными механизмами.

Назначение и область применения

Контактор электромагнитный КТ-6022Б У3 используется для удалённого управления мощными электроприёмниками: двигателями, нагревательными элементами, светильниками большого потребления. Применяется в системах автоматизации, где требуется частое переключение - например, в станках, насосах, конвейерах и системах вентиляции. Предназначен для работы в замкнутых щитах или пультах управления благодаря защите IP00 - он не имеет корпусной защиты и требует внешнего ограждения.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную работу с такой нагрузкой без перегрузки.
• Напряжение катушки управления: 220 В переменного тока - питание управляющей цепи осуществляется от сети 220 В AC.
• Число полюсов: 2 - управляет двумя фазами одновременно; подходит для трёхфазных двигателей при использовании двухполюсного подключения (например, при отключении L1 и L2).
• Контакты: 2 нормально-open (НО) + 2 нормally-closed (НЗ) - позволяют реализовать сложные алгоритмы управления, такие как блокировки, сигнализация или последовательное включение/выключение.
• Коммутируемая мощность: 64 кВт - максимальная активная мощность нагрузки, которую можно безопасно отключить при напряжении 380 В.
• Тип тока: переменный (AC), 50 Гц - совместим только с сетями стандарта Европы и России.
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатную плату или специальную основу внутри шкафа.
• Защита: IP00 - полностью открытый контакт, без защиты от пыли и воды; использовать только во внутренних помещениях в закрытых корпусах.
• Подключение силовых цепей: винтовые зажимы - обеспечивают прочное соединение проводов сечением до 25–35 мм2 (зависит от типа жилы).

Совместимость и монтаж

Контактор КТ-6022Б У3 предназначен исключительно для монтажа на плату - не имеет DIN-рейки или кронштейнов. Для сборки необходимо подготовить соответствующую площадку с отверстиями под болты и достаточным свободным местом вокруг для теплоотвода. Максимальное сечение провода для силового подключения - до 35 мм2. Управление происходит через катушку 220 В: подача напряжения вызывает замыкание силовых контактов, отключение - их размыкание. Все контрольные контакты доступны для подключения внешней логики управления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и другим отечественным стандартам на электромагнитные контакторы. Открытая конструкция (IP00) допускает использование только в условиях, исключающих случайный доступ к токоведущим частям - то есть обязательно в герметичном электрошкафе. Без внешней защиты применение вне помещений запрещено.

Преимущества

• Высокая механическая долговечность - конструкция серий КТ-6000 проверена десятилетиями эксплуатации в промышленности.
• Широкий диапазон модификаций в серии - легко найти аналог с нужным числом контактов или напряжением катушки.
• Надёжное винтовое подключение - снижает риск ослабления контактов даже при вибрациях.
• Лёгкий доступ ко всем контактам - удобно для диагностики и обслуживания.

Ограничения применения

• Не применяется на открытом воздухе - отсутствие защиты IP00 делает устройство чувствительным к пыли, влаге и химическим воздействиям.
• Не подходит для установки на DIN-рейку - требует специальной платформы или монтажной пластины.
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактов при сверхчастом переключении.
• Не работает с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Автоматическое включение крупного асинхронного двигателя 75 кВт через пускатели и термореле.
• Управление группой освещения на производстве с помощью PLC - два НО контакта используются для включения, два НЗ - для аварийной сигнализации.
• Циклическое включение-отключение тепловых матов в сушильных камерах.
• Системы безопасности: разрыв питания оборудования при срабатывании кнопки “Стоп”.

Практические советы

• Обязательно используйте Контактор электромагнитный КТ-6022Б У3 только в закрытом металлическом шкафу с уровнем защиты минимум IP54.
• Проверьте соответствие сечения проводов и усилия затяжки винтов - недостаточно плотное соединение вызывает нагрев и выход из строя.
• При проектировании учтите габариты: устройство занимает значительное место на плате - предусмотрите зазоры для и сервисного доступа.
• Для увеличения срока службы избегайте частых включений под нагрузкой - лучше использовать предварительное мягкое пусковое оборудование.
• При замене старого контактора - сравнивайте тип контактов (НО/НЗ) и расположение выводов - они отличаются между моделями серии КТ-6000.
