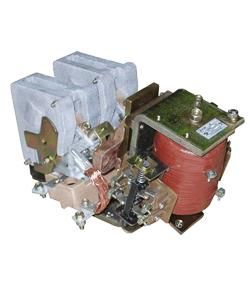

Контактор электромагнитный КТПВ-623 У3, 160А, 220В, режим повторно-кратковременный, IP00 - ET543101 Электротехник

Контактор электромагнитный КТПВ-623 У3 от Электротехник предназначен для коммутации силовых цепей постоянного тока до 380 В с нагрузкой до 160 А. Модель рассчитана на повторно-кратковременный режим работы, имеет переднее присоединение и монтируется на плату. Артикул et543101 соответствует исполнению с двумя нормально замкнутыми и одним нормально разомкнутым вспомогательными контактами.

Назначение и область применения

Контактор электромагнитный КТПВ-623 У3 используется для включения и отключения электрических цепей в стационарных установках с постоянным током. Подходит для управления двигателями, нагревательными элементами, источниками питания и другими устройствами, требующими частых включений/выключений. Применяется в системах автоматизации, промышленном оборудовании, станках и конвейерах, где требуется надёжная коммутация при ограниченном пространстве.

Технические характеристики

• Номинальный ток: 160 А
• Напряжение катушки управления: 220 В постоянного тока (DC)
• Номинальное напряжение силовой цепи: 380 В
• Число силовых полюсов: 2
• Число силовых нормально открытых контактов: 2
• Число вспомогательных контактов: 2 замкнутых + 1 разомкнутый (2з+1р)
• Режим работы: повторно-кратковременный
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий
• Способ монтажа: на монтажную плату
• Исполнение: нереверсивное

Совместимость и монтаж

Контактор КТПВ-623 У3 устанавливается исключительно на монтажную плату. Для фиксации используются выводы с передним присоединением - провода подключаются прямо к контактам с лицевой стороны устройства. Плата должна быть жестко закреплена, обеспечивать достаточную теплоотдачу и иметь минимальные вибрации. Обратите внимание: контактор не имеет собственной основы - он монтируется на изолирующие или заземлённые металлические панели, либо на DIN-рейки через дополнительные крепления (не входят в комплект).

Два одинаковых контактора можно механически заблокировать для предотвращения одновременного включения. Блокировка крепится слева к правому контактору; при этом вспомогательные контакты на правом контакторе можно устанавливать только справа.

Вспомогательные контакты (2з+1р) можно пересобирать: меняйте местами положения «З» и «Р» внутри доступного количества - но не более двух размыкающих контактов в сумме.

Безопасность и стандарты

Контактор не имеет защиты от пыли и влаги (IP00). Его нельзя использовать в открытом виде вне герметичных корпусов или щитов. Открытые токоведущие части находятся под напряжением - работа возможна только при отключенном питании и с использованием средств защиты. Соответствует требованиям ГОСТ Р 50030.4.1 и внутренним регламентам производства Электротехник.

Преимущества

• Гибкая настройка вспомогательных контактов - возможность перебора «З» и «Р» без замены деталей
• Устойчивость к высоким токовым нагрузкам (до 160 А) в повторно-кратковременном режиме
• Поддержка механической блокировки между двумя контакторами - снижает риск ошибок в управлении
• Переднее присоединение упрощает обслуживание и диагностику
• Низкий профиль и компактные габариты позволяют экономить место на плате

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP00 требует обязательной установки в закрытый шкаф
• Не подходит для длительной работы - только повторно-кратковременный режим (длительность включения ограничена тепловыми характеристиками)
• Не имеет встроенного тепловой защиты - необходимо использовать внешние термореле или автоматические выключатели
• Только DC-катушка - совместим только с цепями постоянного тока 220 В, не работает от переменного тока
• Требуется точное соответствие посадочных отверстий на плате - габариты и расположение выводов должны точно совпадать

Примеры использования

• Управление мощным светодиодным освещением в промышленных помещениях
• Коммутация батарейных массивов в системах бесперебойного питания
• Включение/отключение электродвигателей малой мощности в автоматических линиях
• Системы управления нагревателями в термокамерах с частыми циклами
• Логика последовательного запуска оборудования в составе контроллеров PLC

Практические советы

• Проверьте напряжение катушки - 220 В постоянного тока. Подача переменного тока вызовет отказ или повреждение.
• При сборке платы учтите, что контактор не имеет крепёжных отверстий - используйте клеевые или механические фиксаторы, чтобы избежать вибраций.
• Для многократных включений рекомендуется устанавливать дугогасительные устройства или ограничители переходных процессов на выходе.
• При механической блокировке двух контакторов следите, чтобы блокировка была установлена именно на правый контакт - иначе невозможна сборка вспомогательных контактов.
• При замене проверяйте целостность контактов - износ вспомогательных контактов часто происходит быстрее, чем силовых.
