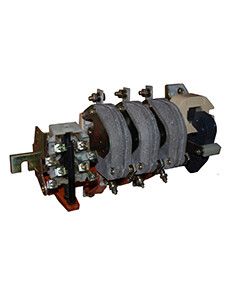

Контактор КТ-6023Б 160А кат. 220В AC Электротехник ET505954

Контактор электромагнитный КТ-6023Б от бренда Электротехник — это трёхполюсный устройство для удалённого включения и отключения нагрузки до 160 А в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другим оборудованием в промышленной автоматике.

Назначение и область применения

Контактор электромагнитный КТ-6023Б предназначен для частого включения и отключения электроприёмников с активной или индуктивной нагрузкой. Он работает в системах автоматического управления, где требуется надёжное переключение больших токов. Применяется в станках, конвейерах, насосных станциях, системах вентиляции и других установках с переменным током 50 Гц.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 160 А
• Число полюсов: 3
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Напряжение катушки управления: 220 В
• Номинальная коммутируемая мощность при AC-3, 400 В: 64 кВт
• Исполнение: нереверсивное
• Климатическое исполнение: У3 (работает при температуре от −25°C до +40°C, умеренный климат)
• Тип подключения: болтовое
• Способ монтажа: на монтажную плату
• Степень защиты: IP00 (без защиты от внешних воздействий — корпус полностью открытый)

Совместимость и монтаж

Контактор КТ-6023Б монтируется на специальную монтажную плату с помощью болтовых зажимов. Для подключения силовых цепей используются клеммы на верхней и нижней части устройства. Катушка управления питается от сети 220 В переменного тока. Обязательно соблюдайте правильную фазировку при подключении катушки. Поскольку контактный механизм имеет болтовые соединения, необходимо использовать подходящие наконечники и затягивать их с моментом, соответствующим рекомендациям производителя — переусердствовать нельзя, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Контактор КТ-6023Б соответствует требованиям к изделиям категории У3 — он рассчитан на работу в помещениях с умеренным климатом, без повышенной влажности и агрессивных сред. Открытая конструкция (IP00) требует обязательной установки в защищённом шкафу или enclosure, исключающем доступ к токоведущим частям. Не применяйте в условиях возможного попадания воды, пыли, масла или металлической стружки — это вызовет замыкание или отказ контактов.

Преимущества

• Высокая износостойкость благодаря проверенной конструкции серии КТ-6000
• Широкий диапазон коммутируемых мощностей — до 64 кВт при 400 В
• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные схемы управления без дополнительных реле
• Поддерживает длительную работу при номинальном токе 160 А без перегрева
• Совместим с большинством стандартных монтажных плат и кабельных решений

Ограничения применения

• Не допускается использование вне закрытых щитов — степень защиты IP00 не защищает от пыли, влаги и механических повреждений
• Не подходит для взрывоопасных зон, помещений с химически агрессивной средой или высокой запылённостью
• Не является реверсивным — для изменения направления вращения двигателя потребуется два таких контактора и блокировка
• Требует принудительного охлаждения при длительной работе на пределе нагрузки — естественного воздушного охлаждения недостаточно для бесперебойной работы при 160 А более 8 часов подряд без вентиляции

Примеры использования

• Управление асинхронным двигателем 55 кВт в системе конвейера
• Включение группы тепловых обогревателей в цеховой системе
• Автоматический запуск/останов насоса по сигналу от термореле
• Комбинированная схема с кнопочным постом и аварийной остановкой через НЗ-контакты

Практические советы

• При выборе контактора убедитесь, что посадочные отверстия на вашей монтажной плате совпадают с габаритами КТ-6023Б — используйте чертёж производителя
• Для долгой службы контролируйте состояние контактов каждые 6–12 месяцев — особенно при частых включениях (>100 раз/час)
• Не подключайте катушку 220 В к сети 380 В — это приведёт к её немедленному выходу из строя
• При использовании в схемах с индуктивной нагрузкой (двигатели) рекомендуется установить RC-гашение или варисторы на контактах для снижения дугового износа
• Обязательно используйте кабели с достаточным сечением — для 160 А минимум 50 мм² медного провода
