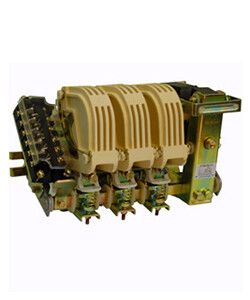

Контактор КТ-5023Б 160А кат. 220В AC (аналог КТ-6023) Электротехник ET018916

Контактор КТ-5023Б 160А с катушкой управления 220 В переменного тока - это надёжный электромагнитный аппарат для удалённого включения и отключения трёхфазных нагрузок до 160 А. Произведённый компанией Электротехник, этот контактный аппарат рассчитан на установку на монтажную плату и применяется в промышленном оборудовании.

Назначение и область применения

Контактор КТ-5023Б 160А используется для дистанционного переключения силовых цепей постоянного или периодического характера. Он позволяет управлять большими токами через слабые сигналы управления - например, от кнопочных постов, автоматических контроллеров или термостатов.

Область применения - промышленные объекты: насосные станции, воздушные компрессоры, нагревательные печи, конвейеры, системы вентиляции и другое оборудование с высокой потребляемой мощностью до 64 кВт.

Технические характеристики

• Номинальный ток: 160 А - максимальный допустимый ток через каждый из трёх силовых полюсов
• Напряжение катушки управления: 220 В AC - работает исключительно от сети переменного тока 220 В
• Количество полюсов: 3 - три пары основных контактов для коммутации фаз L1, L2, L3
• Тип тока: переменный (AC) - нельзя использовать в цепях постоянного тока
• Коммутируемая мощность: 64 кВт - предельная активная мощность нагрузки при напряжении 380 В
• Исполнение: нереверсивное - управление только одним направлением работы двигателя/оборудования
• Подключение: болтовое - провода закрепляются гайками на зажимах, требует точечного усилия
• Степень защиты: IP00 - полностью открытая конструкция; не защищена ни от пыли, ни от воды
• Климатическое исполнение: У3 - предназначено для эксплуатации в помещениях с умеренным климатом, температурой от −25 C до +40 C
• Способ монтажа: на монтажную плиту - крепится саморезами или шпильками к металлической поверхности

Совместимость и монтаж

Контактор КТ-5023Б 160А совместим с любыми устройствами управления, которые обеспечивают питание катушки 220 В AC. Для правильной сборки:

• Запрещается монтировать в условиях повышенной влажности, пыли или воздействии масел - из-за IP00 требуется помещение в корпус или щит с защитой минимум IP54
• На монтажной плате должны соблюдаться минимальные расстояния между другими элементами - рекомендовано не менее 50 мм с боков и сверху для теплоотвода
• При затяжке болтов используйте момент 1–1,5 Нм - переусиливать нельзя, чтобы не повредить пластиковые детали
• Не забудьте проверить соответствие сечения проводов: для 160 А оптимально - медные жилы 35–50 мм2

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует нормам безопасности для оборудования класса II. Отсутствуют встроенные функции защиты от перегрузки - необходимо применять внешние тепловые реле или автоматы.

Преимущества

• Высокий ресурс механических операций - более 1 млн циклов включения/выключения
• Простая и проверенная конструкция - мало подвижных частей, что снижает вероятность отказа
• Широко распространённая модель - легко найти аналоги и запчасти
• Готовые решения для модификаций - можно дополнительно установить блок вспомогательных контактов или временной задержки

Ограничения применения

• Не среды с взрывоопасными газами, пылью или химически агрессивными веществами - из-за отсутствия герметизации
• Не подходит для частых включений (более 60 раз в час) - риск перегрева катушки и быстрый износ контактов
• Не имеет встроенного теплового реле - обязательна установка отдельного устройства защиты
• Не работает при напряжении ниже 85 % от номинала (менее 187 В) - возможны “провалы” включения

Примеры использования

• Управление трехфазным двигателем насоса в системе водоочистки
• Включение группы нагревательных элементов в сушильной камере
• Автоматический контроль работы вентиляторов в HVAC-системах
• Комбинирование с PLC для программированного старта технологической линии

Практические советы

• Выбирая контактный аппарат, всегда сравнивайте посадочные размеры с местом установки - КТ-5023Б 160А имеет специфическую форму крепления
• Для длительной службы регулярно осматривайте контакты на окисление и следы эрозии - особенно после многократных включений
• Если нужна сигнализация состояния - используйте дополнительный блок вспомогательных контактов (например, тип БВК-1)
• Не экономьте на проводе: недостаточно сечение вызывает перегрев и выход из строя даже качественного контактора
• При работе в холоде перед первым включением прогрейте катушку мягким импульсом - это продлит срок её жизни
