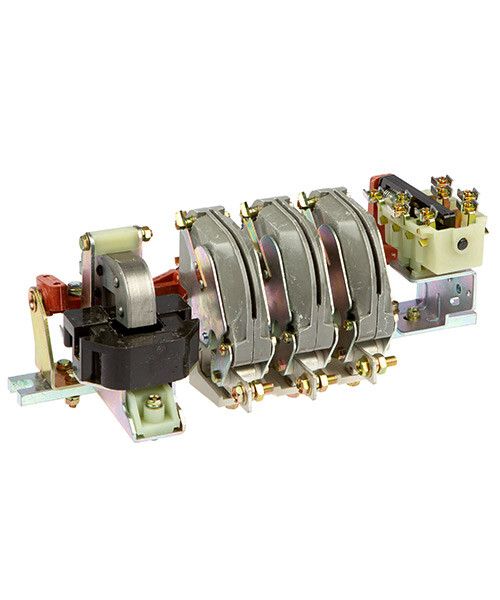

Контактор электромагнитный КТ 6013Б 100А ~220В - Электротехник ET506528

Контактор электромагнитный КТ-6013Б 100А 220В 2з+2р 3 полюса от бренда Электротехник — устройство для удалённого включения и отключения трёхфазных нагрузок мощностью до 40 кВт. Подходит для установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

Контактор электромагнитный КТ-6013Б 100А 220В 2з+2р 3 полюса используется для дистанционного управления силовыми цепями переменного тока. Он позволяет включать и отключать нагрузку через слабые управляющие сигналы, что повышает безопасность оператора и снижает износ механических переключателей.

Область применения — промышленные системы: станки, насосы, конвейеры, вентиляция, нагревательные установки. Устройство часто применяют в пультах управления, автоматических линиях и распределительных щитах.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный рабочий ток: 100 А
• Количество силовых полюсов: 3
• Главные контакты: 3 замыкающих, 3 размыкающих (полный коммутационный контактный набор)
• Вспомогательные контакты: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Номинальная коммутируемая мощность: 40 кВт
• Способ монтажа: на монтажную плату (крепление болтами)
• Диапазон рабочих температур: от -40 °C до +45 °C
• Степень защиты: IP00 — без внешней защиты, требуется установка в корпус
• Климатическое исполнение: У3 — для умеренного климата, в помещениях с контролируемой влажностью

Совместимость и монтаж

Контактор электромагнитный КТ-6013Б 100А 220В 2з+2р 3 полюса рассчитан на монтаж на печатную плату или жесткую основу с отверстиями под болты. Для надёжной работы необходимо обеспечить плотное прилегание к поверхности и равномерное затягивание крепёжных элементов.

Подключение силовых проводов — болтовое. Максимальный диаметр жилы зависит от сечения кабеля, соответствующего току 100 А — рекомендуется использовать медные провода сечением не менее 25 мм².

Управляющая катушка работает от сети 220 В AC. Подключение управляющего сигнала выполняется к выводам A1–A2, расположенным на передней панели устройства.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1 для контакторов класса AC-1. Отсутствие степени защиты IP00 требует обязательной установки в защищённый корпус или шкаф. Не допускается использование во влажных, пыльных или взрывоопасных средах без дополнительной защиты.

Преимущества

• Высокая коммутационная способность — 100 А при 40 кВт позволяют управлять крупными нагрузками без дополнительных реле
• Наличие четырёх вспомогательных контактов (2 НО + 2 НЗ) даёт гибкость для реализации схем автоподтверждения, блокировок и сигнализации
• Широкий температурный диапазон (-40…+45 °C) обеспечивает работу в холодных цехах и на открытых площадках при условии герметизации
• Простая конструкция и доступность запчастей — совместим с аксессуарами Электротехник: тепловыми реле, временными блоками и дополнительными контактными модулями

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или воздействия химически активных веществ — степень защиты IP00 исключает эксплуатацию вне корпуса
• Не подходит для реверсивных схем — устройство нереверсивное; для изменения направления вращения двигателя нужен второй контактор
• Требуется внешняя защита от перегрузок — сам по себе контактор не имеет тепловой защиты, её нужно добавлять отдельным тепловым реле
• Не рекомендован для частых включений/выключений более 600 раз в час — возможен быстрый износ контактов

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение группы нагревательных элементов в термической камере
• Автоматический запуск вентилятора по сигналу от терморегулятора
• Контроль питания станка ЧПУ через PLC — управляющий сигнал 220 В подаётся на катушку, а силовые контакты замыкают фазы двигателя

Практические советы

• При монтаже проверьте соответствие сечения кабеля и зажимов — недостаточно большой провод вызывает перегрев
• Для увеличения срока службы используйте дополнительный блок вспомогательных контактов с выдержкой времени — он предотвращает импульсные скачки при включении
• Если контактор установлен в щите, обеспечьте достаточное охлаждение — при работе на максимальном токе возможно нагревание до +45 °C
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при высокой частоте включений
• Запасные части для КТ-6013Б 100А 220В 2з+2р 3 полюса от Электротехник легко найти — совместимы с другими изделиями серии КТ-601
