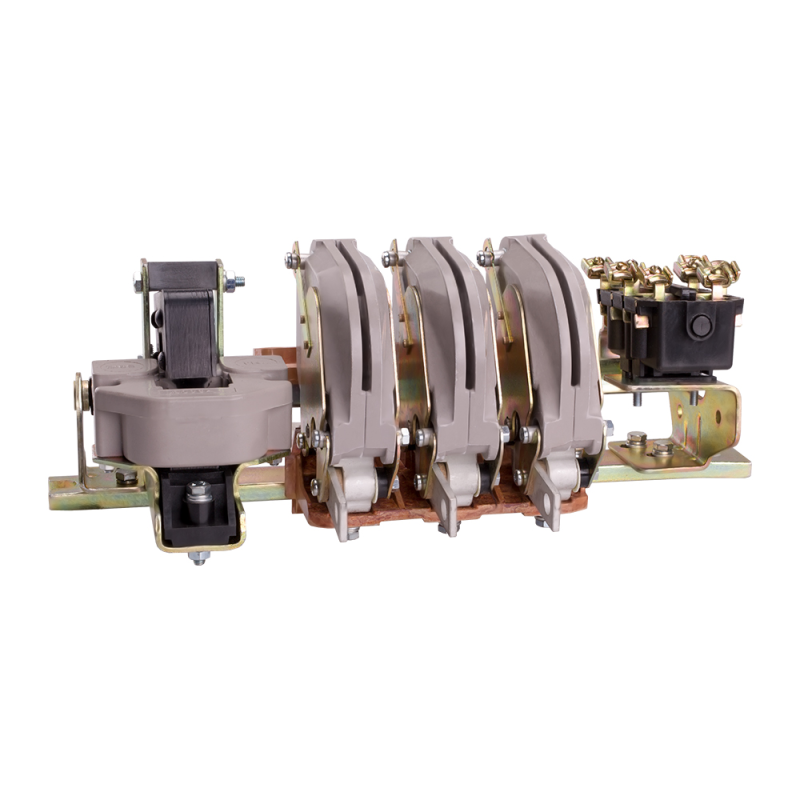

Контактор КТ-6023Б И2 У3 160А кат. 220В AC КЭАЗ 298895

Контактор КТ-6023Б-160А-220AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока мощностью до 75 кВт. Этот контактный аппарат с болтовым подключением и управлением от сети 220 В применяется в промышленной автоматике, особенно там, где требуется надёжная работа в условиях повышенной нагрузки.

Назначение и область применения

Контактор КТ-6023Б-160А-220AC-И2-У3 используется для дистанционного управления трёхфазными асинхронными двигателями. Он обеспечивает безопасное коммутирование больших токов - до 160 А - и подходит для систем, требующих частых пусков и остановок. Применяется в краново-металлургических установках, конвейерах, насосных станциях, подстанциях и других объектах тяжёлой промышленности.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 220 В
• Номинальный рабочий ток: 160 А
• Мощность коммутируемого двигателя: до 75 кВт
• Количество главных замыкающих контактов: 3
• Количество вспомогательных нормально замкнутых контактов: 2
• Тип подключения силовой цепи: болтовое (винтовые зажимы)
• Степень защиты: IP00 (открытое исполнение)
• Исполнение по климатическим условиям: У3 (для умеренного климата, помещений с контролируемой температурой и влажностью)

Совместимость и монтаж

Контактор КТ-6023Б-160А-220AC-И2-У3 совместим с другими устройствами серии КТ6000 и КТП6000 от КЭАЗ. Для монтажа требуется жесткая фиксация на DIN-рейке или плоской поверхности с помощью крепёжных отверстий. Подключение силовых проводов выполняется через болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Управление осуществляется от сети 220 В AC через катушку; для подключения цепи управления используются клеммы A1/A2. Вспомогательные контакты (2 НЗ) доступны для сигнализации состояния или блокировки.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошёл сертификацию на соответствие нормам безопасности для оборудования низкого напряжения. Открытый тип корпуса исключает возможность случайного прикосновения к токоведущим частям - поэтому использование допускается только в закрытых щитах или защищённых зонах.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу при частых переключениях
• Надёжное болтовое соединение снижает риск нагрева и потерь в контактах
• Чётко выделенные вспомогательные контакты позволяют легко реализовать схемы автоблокировки и контроля
• Совместимость с широким спектром устройств серии КТ6000 упрощает модернизацию и ремонт

Ограничения применения

• Не предназначен для работы во внешней среде - отсутствует защита от пыли и влаги (IP00)
• Не рекомендован для установки в местах с высокой запылённостью, влажностью или агрессивной средой
• Работает только с переменным током - несовместим с постоянным током
• Нельзя использовать для коммутации токов выше 160 А - возможен выход из строя

Примеры использования

• Управление двигателем лебёдки на кране-балке
• Включение/выключение насоса в системе охлаждения печи
• Автоматическое переключение между основным и резервным питанием на подстанции
• Пуск крупного вентилятора в цехе металлургического производства

Практические советы

• При монтаже проверьте, что сечение кабелей соответствует току 160 А - используйте медные провода минимум 50–70 мм2
• Обязательно используйте тепловое реле или электронный защитный модуль - контакт сам по себе не защищает от перегрузки
• При сборке схемы учтите, что вспомогательные контакты 2 НЗ можно использовать для блокировки стартера при отключении
• Для обслуживания отключите питание и убедитесь, что все контакты разомкнуты - даже после отключения катушки возможно наличие остаточного магнетизма
• При замене аналогичного устройства - сверьте номер модели: КТ-6023Б-160А-220AC-И2-У3 имеет специфическую комплектацию контактов, отличную от других вариантов серии
