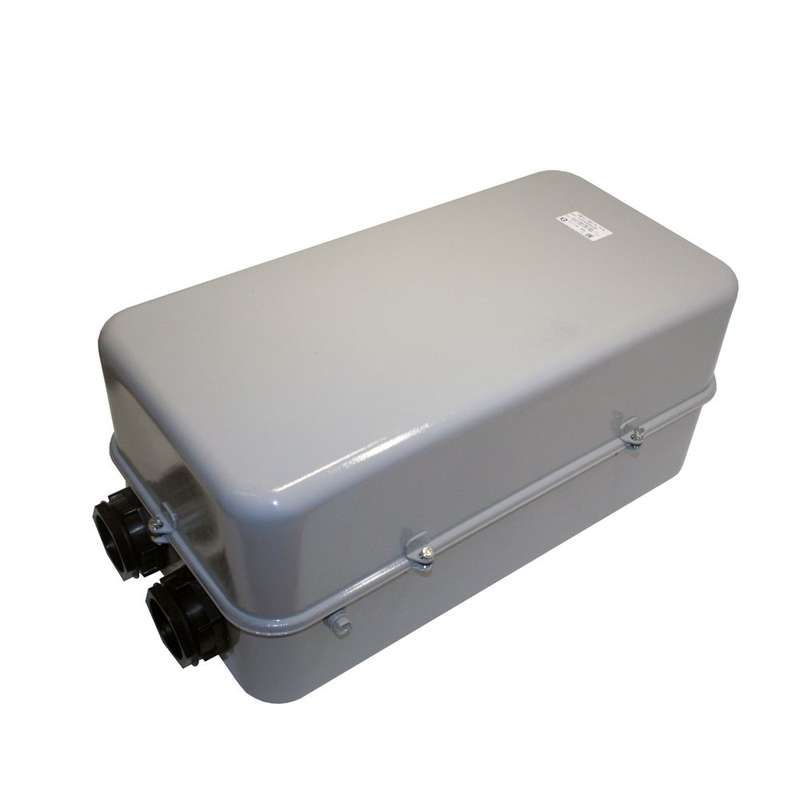

Контактор электромагнитный ПМ12-160110 У2 В, 220В - 072110221ВВ220000000 КашинЗЭА

Контактор электромагнитный У2 В 220В, 160А, категория 220В AC от КЗЭА (артикулы 072110221вв220000000 и пм12-160110) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 75 кВт. Он работает в сетях переменного тока 220 В и рассчитан на жесткие условия эксплуатации благодаря защите IP54 и климатическому исполнению У2.

Назначение и область применения

Контактор электромагнитный У2 В 220В, 160А, категория 220В AC используется в системах автоматического управления электроприводами. Применяется для пуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в промышленности: на конвейерах, насосах, вентиляторах, компрессорах и других механизмах, где требуется надёжное коммутирование больших токов.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную нагрузку без перегрева
• Напряжение питания катушки: 220 В переменного тока - совместим с распространённой сетью управления
• Количество главных контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - позволяет реализовать сложные схемы управления
• Номинальная мощность двигателя: 75 кВт - оптимально для крупных промышленных агрегатов
• Род тока: переменный (AC) - только для сетей 50/60 Гц
• Климатическое исполнение: У2 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или жёсткую поверхность
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный У2 В 220В, 160А, категория 220В AC монтируется исключительно на монтажную плату. Для правильной установки необходимо использовать крепёж, соответствующий габаритам аппарата. Винтовые зажимы допускают подключение медных проводов сечением до 50 мм2. Обязательно проверьте соответствие посадочного места и расстояния между крепёжными отверстиями. Не рекомендуется монтаж на гибкие или вибрирующие поверхности - это снижает срок службы контактов.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для электрооборудования средней мощности. Защита IP54 обеспечивает безопасность при работе в помещениях с высокой запылённостью или возможностью попадания влаги. Для предотвращения пробоя катушки при отключении рекомендуется применять ограничители перенапряжений (ОПН), установленные параллельно катушке - особенно в схемах с длинными кабелями или частотными преобразователями.

Преимущества

• Высокая коммутационная износостойкость - 160 А позволяют работать с тяжёлыми нагрузками без частых отказов
• Наличие двух вспомогательных NC-контактов - удобно для создания блокировочных цепей и сигнализации состояния
• Устойчивость к внешним воздействиям - исполнение У2 и IP54 делают его пригодным для цехов, элеваторов, теплиц и аналогичных объектов
• Простота обслуживания - винтовые зажимы легко доступны, не требуют специнструментов для осмотра и замены

Ограничения применения

• Не подходит для реверсивных схем - отсутствует возможность переключения направления вращения двигателя
• Только для переменного тока - нельзя использовать в цепях постоянного тока
• Максимальная мощность - 75 кВт; для более мощных двигателей нужен другой контактор
• Требуется внешняя защита от перегрузок - сам по себе не содержит теплового реле, его надо устанавливать отдельно
• Не предназначен для частого включения-выключения (более 600 раз/час) - это сокращает срок службы контактов

Примеры использования

• Управление насосной станцией в водоснабжении
• Включение вентилятора в системе вентиляции цеха
• Автоматический пуск конвейера на пищевом производстве
• Коммутация компрессора в холодильном оборудовании
• Подключение станка с ЧПУ через пульт управления

Практические советы

• При подборе контактора электромагнитный У2 В 220В, 160А, категория 220В AC всегда сверьте номинальный ток двигателя с током контактора - лучше иметь запас 10–15%
• Для продления срока службы используйте ОПН на катушке - особенно если питание идёт через длинный кабель
• Проверяйте затяжку винтов после первых 10–20 включений - провода могут немного просесть
• Не устанавливайте рядом с источниками сильного нагрева - температура корпуса выше +60 C снижает надёжность
• Если нужна функция реверса - выбирайте два таких контактора и используйте механическую или электрическую блокировку
