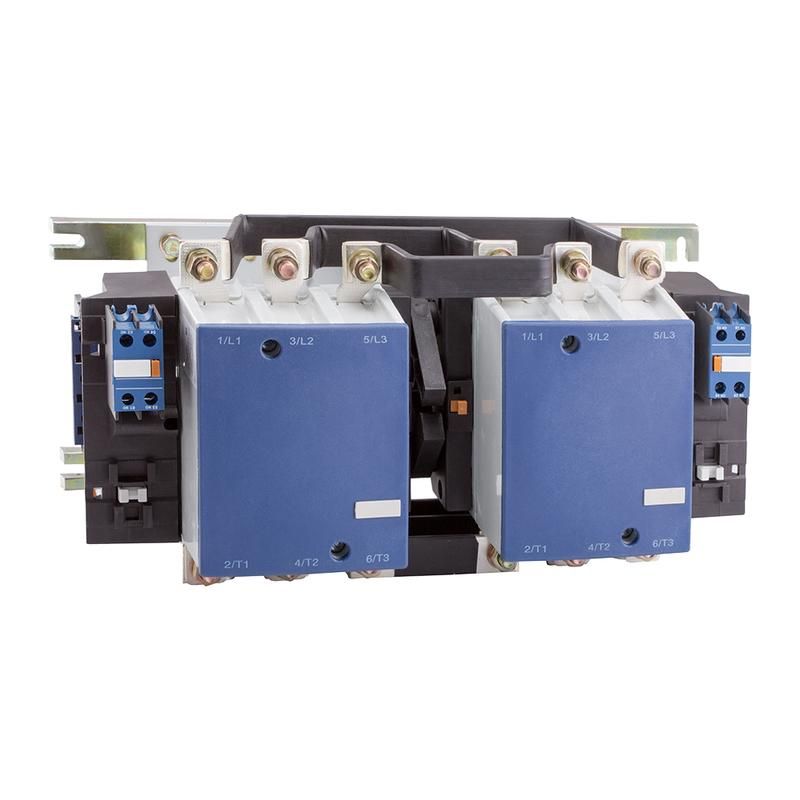

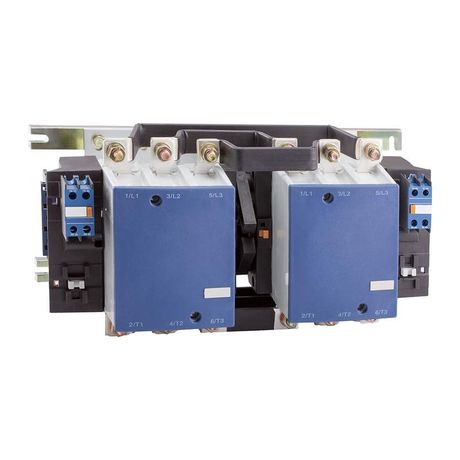

Контактор ПМ12-160500 УХЛ4 В 160А кат. 220В AC 2НО+2НЗ КЭАЗ 315222

Контактор ПМ12-160500 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 75 кВт в сетях переменного тока. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление нагрузкой через слабые управляющие сигналы.

Назначение и область применения

Контактор ПМ12-160500 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта применяется для коммутации силовых цепей переменного тока. Он обеспечивает дистанционное управление электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием. Подходит для установки в распределительных щитах, на станках и в промышленных линиях. Катушка управления рассчитана на напряжение 220 В переменного тока - типичное значение для бытовой и промышленной сети в России.

Технические характеристики

• Номинальное напряжение питания катушки: 220 В AC
• Номинальный ток главных контактов: 160 А
• Управляемая мощность двигателя: до 75 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, доступны все части аппарата
• Степень защиты: IP00 - нет защиты от внешних воздействий
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-160500 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта монтируется с помощью винтового крепления. Для установки необходима жесткая поверхность или DIN-рейка совместимого типа. Главные силовые клеммы и вспомогательные контакты подключаются через винтовые зажимы - требуют затяжки моментом, соответствующим рекомендациям производителя. Обязательно проверьте соответствие сечения провода и допустимого момента затяжки. Устройство не имеет встроенной защиты от перегрузок - необходимо использовать внешние тепловые реле или автоматические выключатели.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с классом исполнения УХЛ4 - допускается работа при температуре от −40 C до +40 C и относительной влажности до 98 % при 25 C. Открытая конструкция (IP00) требует обязательной установки внутри защищённого шкафа или щита. Не используйте устройство в условиях прямого попадания воды, пыли или агрессивных газов.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным материалам контактов
• Наличие трёх НО и двух НЗ контактов позволяет реализовать сложные схемы управления без дополнительных реле
• Совместимость с широким спектром устройств автоматики, включая ПЛК и кнопочные посты
• Производится КЭАЗ - известным российским производителем с длительным опытом в промышленном оборудовании

Ограничения применения

• Не предназначена для работы вне защищённого шкафа - степень защиты IP00 исключает использование в открытом виде
• Не подходит для постоянной работы при токах выше 160 А - возможен перегрев и повреждение контактов
• Не имеет встроенного теплового реле - обязательно применение внешней защиты от перегрузки
• Не рекомендуется для частых пусков более 120 раз/час - превышение снижает срок службы

Примеры использования

• Управление асинхронными двигателями насосов в системах водоснабжения
• Включение/выключение вентиляторов и компрессоров в HVAC-системах
• Автоматизация конвейерных линий на пищевых и фармацевтических производствах
• Системы управления лифтами и эскалаторами (в составе комплексной схемы)

Практические советы

• Выбирайте сечение проводов согласно таблице для 160 А - минимум 25–35 мм2 медного провода
• Проверяйте плотность затяжки винтовых зажимов - недостаточная затяжка вызывает нагрев, избыточная - повреждает контактную группу
• При использовании в схемах с частыми пусками убедитесь, что количество операций не превышает 120 в час
• Обеспечьте свободный доступ к контактам для периодической проверки состояния - особенно важна очистка от окислов
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку
