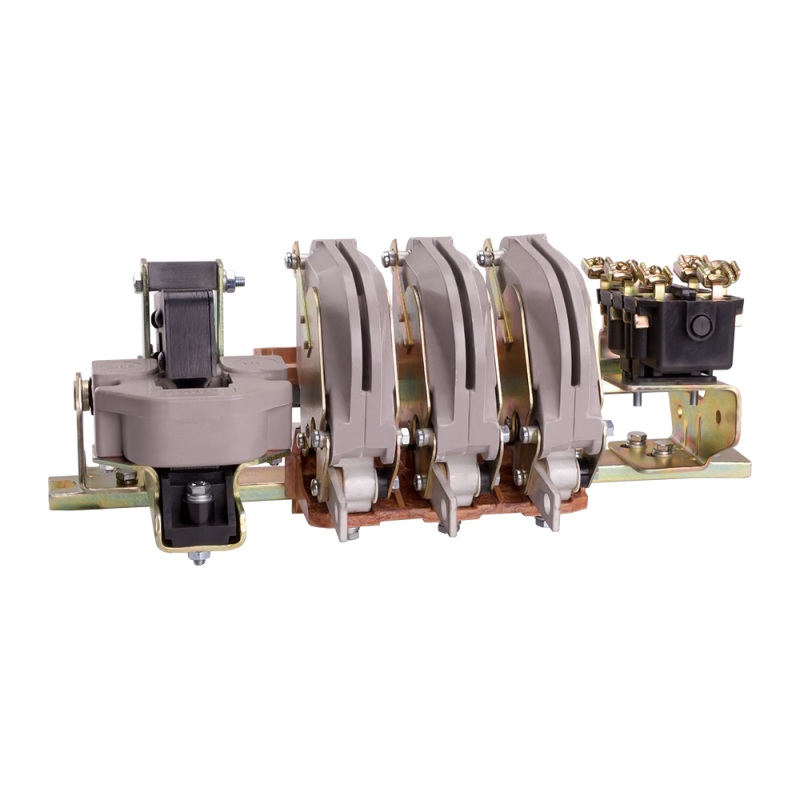

Контактор КТ-6023БС И2 У3 160А кат. 220В AC КЭАЗ 319601

Контактор КТ-6023БС-160А-220AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию нагрузки до 160 А и подходит для промышленных систем, где важна устойчивость к перегрузкам и длительной работе.

Назначение и область применения

Контактор КТ-6023БС-160А-220AC-И2-У3 используется для удалённого управления трёхфазными асинхронными двигателями. Он применяется там, где требуется частое включение/выключение - например, в краново-металлургических установках, конвейерах, насосных станциях и на подстанциях. Подходит для работы в условиях повышенной вибрации и запылённости благодаря прочной механической конструкции.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 160 А
• Напряжение питания катушки управления: 220 В AC
• Номинальная мощность: 75 кВт (при 380 В)
• Количество замыкающих (НО) контактов: 3
• Количество нормально замкнутых (НЗ) контактов: 2
• Тип подключения силовой цепи: болтовое (для медных шин или кабелей сечением до 50 мм2)
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: У3 (умеренный климат, для помещений с контролируемой температурой и влажностью)

Совместимость и монтаж

Контактор КТ-6023БС-160А-220AC-И2-У3 монтируется на DIN-рейку 35 мм или на плоскую поверхность с помощью крепёжных отверстий. Для подключения силовых проводов используются болты M10 - необходимо соблюдать момент затяжки 4–5 Нм. Катушка управления рассчитана исключительно на 220 В AC; использование другого напряжения повредит устройство. Комплектуется фиксирующими зажимами для предотвращения самопроизвольного выпадения из монтажной планки.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификат соответствия ЕАС. Применяется в соответствии с классом безопасности II. Открытая конструкция требует установки в закрытом щите или защищённой зоне, чтобы исключить случайный доступ к токоведущим частям.

Преимущества

• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/отключения
• Работает стабильно при колебаниях напряжения +-10% от 220 В
• Мощные контакты обеспечивают минимальное нагревание даже при длительной нагрузке 160 А
• Совместим с большинством стандартных тепловых реле и пускателей серии КТ

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не допускается установка в помещениях с высокой влажностью (>90%) или постоянным воздействием воды
• Не рекомендуется использовать вне помещений без дополнительной защиты от осадков и пыли
• Не совместим с постоянным током - катушка управления работает только на 220 В переменного тока

Примеры использования

• Управление двигателем ленточного конвейера на заводе по переработке металла
• Включение/отключение насоса в системе охлаждения печи в сталелитейном цехе
• Автоматический пуск кранового механизма на элеваторе
• Коммутирование группы светильников в крупном складском комплексе

Практические советы

• При монтаже проверьте соответствие сечения кабеля и момента затяжки болтов - недостаточно плотное соединение вызывает перегрев
• Для увеличения срока службы используйте внешнее тепловое реле (например, РТЛ-160) для защиты от перегрузки
• При использовании нескольких контакторов КТ-6023БС-160А-220AC-И2-У3 в одном щите оставляйте между ними минимум 10 мм зазора для теплоотвода
• Не забудьте подписать цепь управления - 220 В AC легко спутать с другими напряжениями, что приведёт к выходу устройства из строя
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление снижает надёжность коммутации
