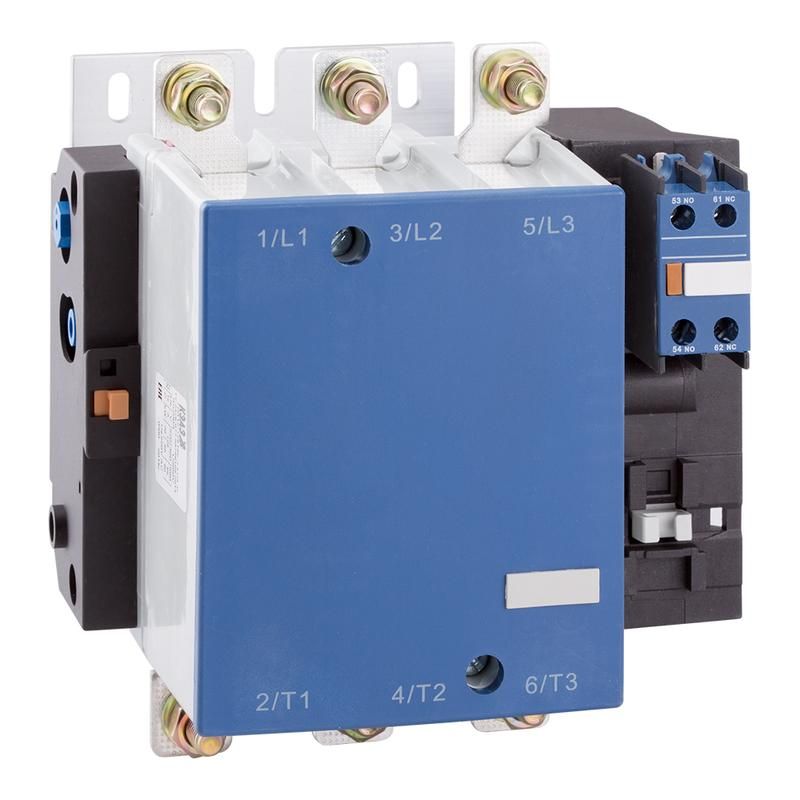

Контактор ПМ12-250100 УХЛ4 В 250А кат. 220В AC 1НО+1НЗ КЭАЗ 315224

Контактор ПМ12-250100 УХЛ4 В, 220В, (1з+1р) 250А от КЭАЗ предназначен для частого включения и отключения электродвигателей до 132 кВт в сетях переменного тока 220 В. Этот контактор используется в промышленной автоматике, где требуется надёжное управление нагрузкой с помощью слабых управляющих сигналов.

Назначение и область применения

Контактор ПМ12-250100 УХЛ4 В, 220В, (1з+1р) 250А применяется для коммутации силовых цепей переменного тока. Он позволяет удалённо включать и выключать оборудование через слаботочную управляющую цепь - например, с кнопочных постов, терморегуляторов или PLC. Подходит для управления двигателями насосов, вентиляторов, компрессоров, конвейеров и других устройств мощностью до 132 кВт.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 250 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность управляемого двигателя: 132 кВт
• Род тока: Переменный (AC)
• Исполнение: Открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в защищённом месте
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых проводов: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-250100 УХЛ4 В, 220В, (1з+1р) 250А совместим с любыми устройствами, выдающими управляющее напряжение 220 В AC. Для монтажа используйте винты M8–M10 (не входят в комплект). Монтировать можно на металлическую панель или DIN-рейку шириной 35 мм - фиксируется механически, без специальных адаптеров. Главные силовые клеммы рассчитаны на медные жилы сечением до 95 мм2. Управляющая катушка подключается к двум выводам на передней панели - помечены A1 и A2.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применяется в системах с классом коммутационной износостойкости Category AC-1. Не имеет встроенной защиты от перегрузки - необходимо использовать внешние тепловые реле или автоматические выключатели.

Преимущества

• Высокая долговечность: способен выполнять более 1 млн операций включения/выключения
• Устойчив к кратковременным перегрузкам - работает даже при пусковых токах двигателей
• Простая замена: конструкция стандартизована, легко заменяется аналогичными моделями серии ПМЛ
• Чёткая визуальная индикация положения контактов - рычаг на корпусе показывает состояние (включено/выключено)

Ограничения применения

• Не допускается использование во влажных, запылённых или взрывоопасных средах - степень защиты IP00 не обеспечивает никакой защиты
• Не подходит для постоянного тока - катушка рассчитана исключительно на 220 В AC
• Требуется обязательная установка в электрощите или защищённой камере
• Не рекомендован для частого включения/отключения свыше 600 раз в час - возможен перегрев катушки

Примеры использования

• Управление асинхронным двигателем насоса в системе водоснабжения
• Включение конвейера на пищевом производстве через пульт управления
• Автоматическое отключение нагревательного элемента при достижении температуры
• Система резервирования: один контактор включает основной двигатель, второй - резервный

Практические советы

• Проверьте соответствие сечения провода и зажима - слишком толстый провод не войдёт, слишком тонкий - будет греться
• Обязательно затягивайте винты усилием 1,5–2,0 Нм - недостаточно плотно - риск оплавления, слишком сильно - повредить резьбу
• При использовании в щитах с высокой температурой - убедитесь, что окружающая среда не превышает +40 C
• Для длительной работы с частыми включениями - установите вентиляцию рядом с контактором ПМ12-250100 УХЛ4 В, 220В, (1з+1р) 250А
• При замене - проверьте номер модели: серия ПМЛ и РТЛ имеют схожий форм-фактор, но отличаются по сроку службы и материалу контактов
