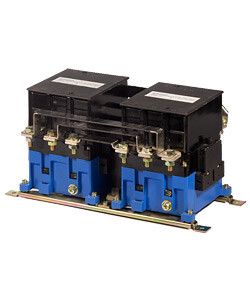

Пускатель электромагнитный ПМ12-250500 УХЛ4 В, 220В/50Гц, 4з+4р, 250А, реверсивный, без реле, IP00 - ET515869 Электротехник

Электромагнитный пускатель ПМ12-250500 УХЛ4 В от бренда Электротехник предназначен для дистанционного управления мощными электродвигателями переменного тока - запуска, остановки и реверса. Этот пускатель работает без встроенного теплового реле, имеет реверсивную схему и рассчитан на ток до 250 А, что делает его подходящим для промышленных систем с жесткими условиями эксплуатации.

Назначение и область применения

Пускатель ПМ12-250500 УХЛ4 В используется для коммутации силовых цепей переменного тока частотой 50 Гц с напряжением до 660 В. Он применяется там, где требуется частое включение и выключение нагрузки, особенно с индуктивным характером - например, у двигателей.

• Управление двигателями кранов, эскалаторов, лифтов, насосов, компрессоров, вентиляторов.
• Автоматический ввод резерва (АВР), системы освещения, тепловые завесы, печи.
• Шкафы управления, распределительные пункты, устройства компенсации реактивной мощности (УКРМ).
• Промышленные объекты: металлургия, пищевая промышленность, энергетика, нефтегаз, горнодобывающая отрасль.

Технические характеристики

• Напряжение питания цепи управления: 220 В переменного тока (AC), 50 Гц - совместим с большинством промышленных сетей в РФ и СНГ.
• Номинальный рабочий ток: 250 А - способен работать с крупными электродвигателями мощностью до 100 кВт.
• Количество контактов: 4 нормально открытых (НО) + 4 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая реверс.
• Исполнение: реверсивное - требует пары пускателей для полноценного реверса двигателя (один для «вперёд», второй для «назад»).
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки внутри электрошкафа.
• Подключение силовой цепи: болтовое - надёжное механическое соединение с медными шинами или кабелями.
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не предусматривает DIN-рейку.
• Номинальная коммутируемая мощность: 100 кВт - максимальная нагрузка при классе коммутации AC-3.

Совместимость и монтаж

Пускатель ПМ12-250500 УХЛ4 В не имеет встроенной защиты и не оборудован DIN-рейкой. Его можно использовать только в составе сборочных решений:

• Необходимо применять два таких пускателя для организации реверса одного двигателя - один для прямого направления, другой - для обратного.
• Должна быть предусмотрена блокировка между двумя пускателями, чтобы исключить одновременное включение (короткое замыкание).
• Монтаж выполняется на металлическую или пластиковую плату с отверстиями под крепёж - не допускается установка на DIN-рейку.
• Силовые клеммы требуют плотного зажима болтами с моментом, указанным в документации производителя - недостаточный крутящий момент вызывает нагрев и выход из строя.

Безопасность и стандарты

Пускатель ПМ12-250500 УХЛ4 В соответствует требованиям ГОСТ для промышленных аппаратов. Серия ПМ12 прошла проверку на долговечность и безопасность в условиях повышенных нагрузок. Однако из-за степени защиты IP00 он не может использоваться вне герметичных шкафов - риск поражения током и попадания сторонних предметов внутрь существует при открытом доступе.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на большое количество циклов включения/выключения.
• Проверенная временем конструкция - одна из самых распространённых серий в России и странах СНГ.
• Простота обслуживания - легко заменить повреждённые контакты или катушки без замены всего аппарата.
• Поддержка широкого спектра нагрузок - AC-1 (резистивные) и AC-3 (индуктивные, двигатели).
• Гибкость в сборке - возможность подключения дополнительных контактных модулей для расширения функционала.

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажных помещениях - степень защиты IP00 требует обязательного размещения в закрытом шкафу.
• Не содержит встроенного теплового реле - необходимо дополнительно устанавливать реле перегрузки для защиты двигателя.
• Требуется двухпускательная схема для реверса - нельзя использовать единственный экземпляр для изменения направления вращения.
• Не совместим с современными системами с DIN-рейкой - требует специальной монтажной платы или рамы.
• Не рекомендован для частых пусков с высоким моментом (например, тяжёлые станки с ударными нагрузками) без дополнительного анализа ресурса контактов.

Примеры использования

• В шкафу АВР - один пускатель управляет основным питанием, второй - резервным источником.
• На конвейере с реверсом - пара пускателей ПМ12-250500 УХЛ4 В обеспечивают изменение направления движения.
• В системе вентиляции - управление большим вентилятором с частыми включениями после достижения температурного порога.
• В щите освещения (ЩО) - коммутация мощных светильников в производственных цехах.

Практические советы

• Выбирая этот пускатель, обязательно учтите посадочные размеры - монтажная плата должна точно соответствовать форме основания.
• Для реверсивной схемы используйте механическую или электрическую взаимоблокировку - это предотвратит КЗ при случайном одновременном включении.
• При подключении силовых проводов используйте наконечники и соблюдайте усилие затяжки - перетягивать и недо затягивать опасно.
• Если нужна защита от перегрузки - выбирайте отдельное тепловое реле серии РТЛ или ТРН, совместимое с током 250 А.
• При работе в среде с пылью или маслом - убедитесь, что шкаф имеет достаточную степень защиты (не менее IP54) и регулярно проводите профилактику контактов.
