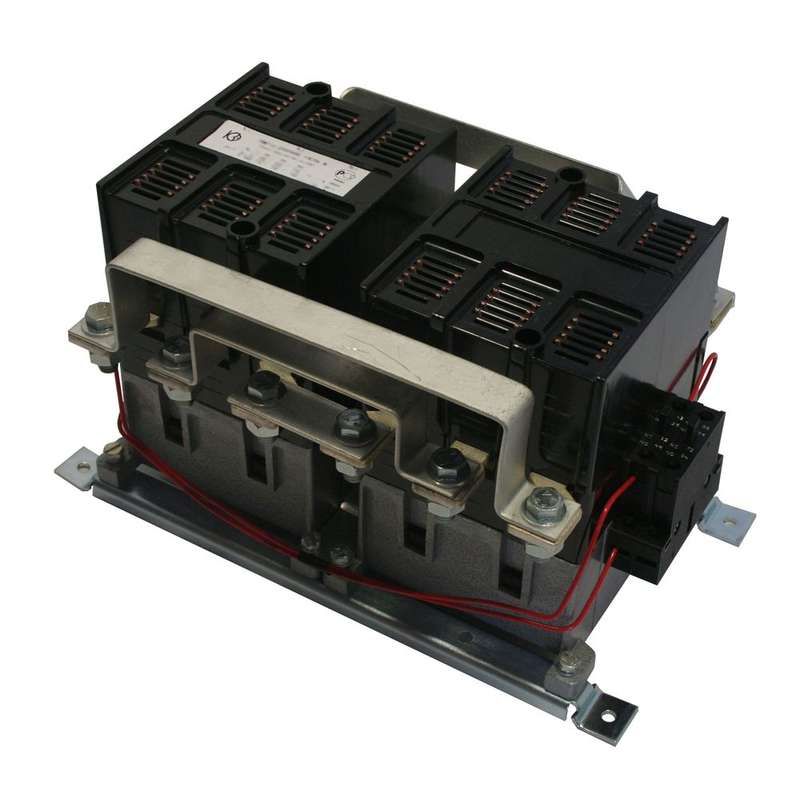

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 В 380В - 075500440ВВ380000000 КашинЗЭА 4з+4р

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 380В - устройство для дистанционного управления трёхфазными асинхронными двигателями, обеспечивающее пуск, остановку и изменение направления вращения. Производится компанией КЗЭА г.Кашин, артикул ПМ12-250500 4з+4р.

Назначение и область применения

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 380В предназначен для коммутации трёхфазных двигателей с короткозамкнутым ротором в стационарных системах автоматизации. Он используется там, где требуется регулярное реверсирование - например, на конвейерах, лифтах, насосных станциях, металлорежущих станках. Обеспечивает безопасное переключение между прямыми и обратными режимами работы без механического вмешательства.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать длительную нагрузку двигателя мощностью до 132 кВт.
• Напряжение питания: до 660 В переменного тока (AC), частота 50–60 Гц.
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания; не совместим с 220 В или постоянным током.
• Количество силовых контактов: 3 нормально открытых (НО) - соответствуют трём фазам двигателя.
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 95 мм2 (по стандарту для данного класса).
• Способ монтажа: на монтажной плате - крепление через отверстия в корпусе, не предусматривает DIN-рейку.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита или корпуса.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность и наличие конденсата.

Совместимость и монтаж

Контактор электромагнитный реверсивный ПМ12-250500 УХЛ4 380В состоит из двух взаимоблокированных контакторов в одном корпусе - один для прямого вращения, второй - для обратного. Монтаж выполняется исключительно на жесткую металлическую или деревянную монтажную плиту. Подключение катушки управления - к клеммам A1/A2, расположенным на передней панели. Для предотвращения одновременного включения обоих контакторов необходимо использовать внешнюю блокировку (электрическую или механическую) в цепях управления. Без такой блокировки возможна аварийная ситуация - короткое замыкание между фазами.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует нормам безопасности для оборудования категории III по перенапряжению. Для защиты катушки управления от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая долговечность за счёт усиленных силовых контактов и механизма блокировки.
• Устойчивость к перегрузкам и обрыву фаз благодаря внутренним тепловым расцепителям (при наличии дополнительных модулей).
• Готовый реверсивный вариант - не требует сборки из двух отдельных контакторов.
• Подтверждённая надёжность в условиях высокой влажности и широкого температурного диапазона (УХЛ4).

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP00 делает его уязвимым к пыли, влаге и случайному прикосновению.
• Не подходит для частотного управления - предназначен только для прямого пуска и реверса при сетевой частоте.
• Требует обязательной внешней блокировки в цепях управления - сам по себе не обеспечивает электрическую интерблокировку между прямыми и обратными контактами.
• Не имеет встроенной тепловой защиты - для защиты от перегрузки нужен отдельный тепловое реле.

Примеры использования

• Реверсивный конвейер на пищевом производстве - перемещение материалов в две стороны.
• Циркулярная пила с функцией обратного хода для точной настройки положения заготовки.
• Подъёмник грузового лифта - движение вверх/вниз с контролируемым реверсом.
• Насосная система с продувкой трубопровода - чередование направления потока жидкости.

Практические советы

• При выборе контактора электромагнитный реверсивный ПМ12-250500 УХЛ4 380В проверьте соответствие напряжения катушки (380 В) вашей системе управления - использование 220 В вызовет отказ в работе.
• Обязательно используйте два кнопочных поста: одна пара для “Вперёд”, другая - для “Назад” с механической или электрической блокировкой между ними.
• При монтаже на плату соблюдайте минимальный зазор вокруг аппарата - не менее 50 мм с каждой стороны для теплоотвода и обслуживания.
• Проверяйте затяжку винтов после первых 10–20 включений - нагрев может ослабить контакт.
• Для повышения надёжности в условиях запылённости устанавливайте контактор в герметичном шкафу с фильтрами воздуха.
