Щит с монтажной панелью ЩМП- 40.40.30 (ЩМП-10) (ВхШхГ) 400х400х300 IP31 PROxima | mb22-10 EKF

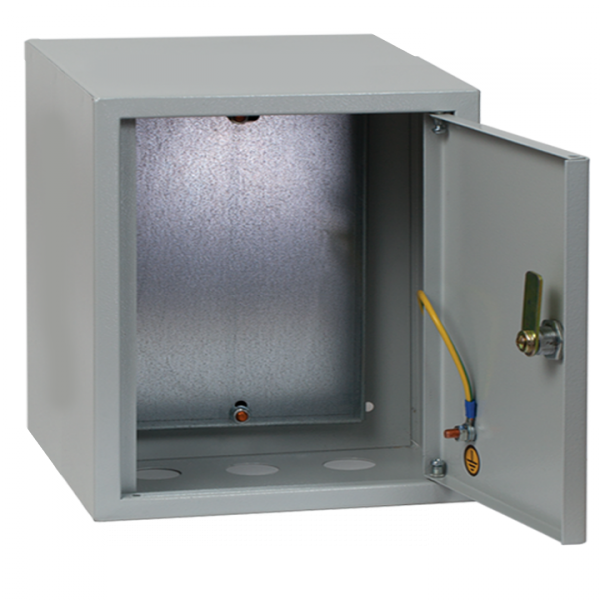

Щит с монтажной панелью ЩМП-40.40.30 (ЩМП-10) 400х400х300 IP31 от EKF PROxima — это прочный металлический корпус с установленной съёмной монтажной панелью для компоновки электрооборудования. Подходит для монтажа в помещениях с умеренным климатом, используется в системах управления, распределения энергии и автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-40.40.30 (ЩМП-10) 400х400х300 IP31 предназначен для внутреннего монтажа коммутационных аппаратов, автоматических выключателей, контакторов, реле и других устройств до 630 А. Применяется в промышленных объектах, на производстве, в офисных зданиях, ЖКХ и других местах, где требуется надёжная защита электронного оборудования от внешних воздействий. Подходит для создания щитов управления, пунктов распределения и систем автоматизации.

Технические характеристики

• Размеры корпуса: 400×400×300 мм (Ш×В×Г)
• Глубина монтажа: 280 мм — позволяет размещать оборудование с глубокими креплениями
• Материал корпуса: сталь толщиной 1,2 мм, пластина монтажной панели — 1 мм
• Номинальное напряжение: 380 В
• Номинальный ток: 630 А
• Степень защиты: IP31 — защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска, предварительная фосфатная обработка — повышают коррозионную стойкость
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Класс защиты: I — требует заземления корпуса
• Количество кабельных вводов: 3 — готовые отверстия под гильзы или вводы
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-40.40.30 (ЩМП-10) 400х400х300 IP31 совместим с любым стандартным модульным оборудованием DIN-рейки (35 мм) и силовым оборудованием до 630 А. Монтажная панель съёмная — её можно заранее собрать вне корпуса, затем установить в щит. Корпус крепится открытым способом: болтами к стене или опорной конструкции. Для монтажа используйте крепёж, подходящий к типу стены (бетон, кирпич, металл). Кабельные вводы рассчитаны на диаметр до 16 мм — при необходимости можно расширить отверстия. Замок на дверце обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-40.40.30 (ЩМП-10) 400х400х300 IP31 выполнен в соответствии с требованиями ТУ 3434-001-96504521-2007. Класс защиты I обязывает провести надёжное заземление корпуса через отдельный контакт. Наличие закрытой передней панели и замка снижает риск случайного прикосновения к токоведущим элементам. Щит рекомендован для использования в системах молниезащиты — корпус служит естественным экранирующим элементом.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Сварная конструкция корпуса обеспечивает механическую жёсткость и долговечность
• Порошковое покрытие и фосфатирование защищают от коррозии даже в условиях повышенной влажности
• Изготовлен из российской стали по ГОСТ 1050-88 — гарантия качества материалов
• Закрытый тип дверцы и передней панели исключает попадание пыли и мелкого мусора внутрь
• Длительная гарантия — 5 лет

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 не защищает от дождя, брызг и прямого попадания воды
• Не подходит для взрывоопасных сред — отсутствует взрывозащита
• Не рекомендуется использовать в помещениях с постоянными химическими выбросами — порошковое покрытие не устойчиво к агрессивным растворителям
• Кабельные вводы не имеют уплотнений — при необходимости герметизации следует дополнительно устанавливать вводные устройства
• Некомплектный состав — необходимо самостоятельно приобрести крепёж, DIN-рейки, заземляющие шины и другие комплектующие

Примеры использования

• Электрощит управления насосной станцией
• Распределительный щит в цехе с конвейерами
• Щит автоматизации системы вентиляции
• Главный вводный щит в административном здании
• Щит для подключения тепловых насосов и систем отопления

Практические советы

• Перед монтажом проверьте соответствие глубины монтажа (280 мм) габаритам вашего оборудования — особенно важно для крупных автоматов и преобразователей частоты
• Используйте термостойкие клеммы и изоляционные материалы — рабочая температура внутри щита может повышаться при длительной нагрузке
• Обязательно проведите заземление корпуса через отдельный проводник, подключённый к контуру заземления
• При установке в сыром помещении (например, в подвале) дополнительно смонтируйте осушители воздуха или нагревательные элементы
• Для удобства обслуживания размещайте часто используемые автоматы на уровне глаз — около 1,2–1,5 м от пола
• Щит с монтажной панелью ЩМП-40.40.30 (ЩМП-10) 400х400х300 IP31 от EKF PROxima легко масштабируется — аналогичные модели серии PROxima позволяют создавать группы щитов с одинаковой конструкцией
