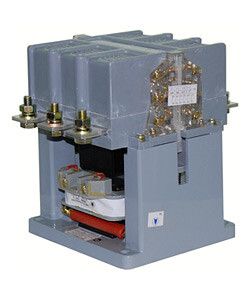

Пускатель электромагнитный ПМ12-200100-ЭК УХЛ4 В, 220В/50Гц, 4з+2р, 200А, нереверсивный, без реле, IP00 - ET519563 Электротехник

Пускатель электромагнитный ПМ12-200100-ЭК УХЛ4 В - это нереверсивный магнитный пускатель от бренда Электротехник, рассчитанный на управление трехфазными двигателями мощностью до 90 кВт. Артикул et519563 предназначен для стационарной установки в условиях умеренного климата (УХЛ4) и работает при напряжении 220 В переменного тока. Без реле защиты, с IP00 - требует внешней защиты и герметичной среды.

Назначение и область применения

Пускатель электромагнитный ПМ12-200100-ЭК УХЛ4 В используется для дистанционного включения, выключения и защиты электродвигателей с короткозамкнутым ротором. Подходит для управления нагрузками до 90 кВт в сетях переменного тока 50–60 Гц, напряжением до 660 В. Применяется в системах автоматизации: конвейерах, насосах, компрессорах, вентиляторах, станках. Не предназначен для частого реверса - только прямой запуск.

Технические характеристики

• Номинальный ток: 200 А
• Напряжение управления: 220 В переменного тока, 50 Гц
• Коммутационная мощность (AC-3): 90 кВт
• Контакты: 4 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP00 - нет защиты от пыли и воды
• Подключение силовых контактов: болтовое
• Способ монтажа: на монтажную плату (панель)
• Исполнение: нереверсивное, без встроенного теплового реле
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы при температуре от −40C до +40C

Совместимость и монтаж

Пускатель электромагнитный ПМ12-200100-ЭК УХЛ4 В монтируется исключительно на монтажную плату или щитовую панель. Для подключения силовых проводов используются болтовые зажимы - требуется правильный момент затяжки (не более 8 Нм). Клеммы управления рассчитаны на подключение провода сечением до 2,5 мм2. Поскольку нет встроенной защиты, необходимо использовать внешнее тепловое реле (например, серии ТР) и предохранители. Монтаж допускается только в сухих, пылезащищённых помещениях - IP00 не защищает от окружающей среды.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-200100-ЭК УХЛ4 В соответствует требованиям ГОСТ Р 50030.4.1 и другим нормам для промышленных электроустановок. Соответствие гарантирует надёжность срабатывания, термическую стойкость и механическую прочность. Однако отсутствие степени защиты IP00 делает его опасным для открытой установки - использование вне шкафа или корпуса недопустимо.

Преимущества

• Высокая коммутационная износостойкость - подходит для частых включений в промышленных циклах
• Проверенная временем конструкция серии ПМ12 - надёжность в условиях длительной эксплуатации
• Широкая совместимость с контактными приставками - можно легко расширить функционал (доп. контакты, блокировки)
• Простота замены и обслуживания - доступные запчасти и распространённость в РФ и СНГ
• Низкий уровень помех при работе - не влияет на соседние устройства

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для наружной установки - степень защиты IP00 не защищает ни от влаги, ни от пыли
• Требует обязательного внешнего теплового реле - без него отсутствует защита от перегрузки и обрыва фазы
• Не предназначен для реверсивного управления - нельзя менять направление вращения двигателя
• Не рекомендован для частых пусков с высокими импульсами тока (более 6–8 раз в час) - риск перегрева контактов

Примеры использования

• Управление насосом в системе водоснабжения (90 кВт, 380 В)
• Включение вентилятора на промышленном участке через кнопочную станцию
• Автоматизация конвейера с одним направлением движения
• Контроль работы воздушного компрессора в цехе
• Система принудительной вентиляции в помещении с постоянной нагрузкой

Практические советы

• Обязательно используйте внешний тепловой реле типа ТР, чтобы защитить двигатель от перегрузки - пускатель сам по себе не защищает
• При монтаже на панель соблюдайте минимальный зазор 50 мм вокруг аппарата для теплоотвода
• Проверьте соответствие сечения проводов: силовые - минимум 50 мм2 для 200 А, управляющие - 1,5–2,5 мм2
• Не устанавливайте рядом с источниками тепла, вибраций или химически активных веществ
• Для увеличения безопасности - поместите пускатель электромагнитный ПМ12-200100-ЭК УХЛ4 В внутрь металлического шкафа с классом защиты IP54+
• При замене - проверьте номер артикула et519563 и тип контактов (4НО+2НЗ) - другие модификации серии ПМ12 имеют другой набор контактов
