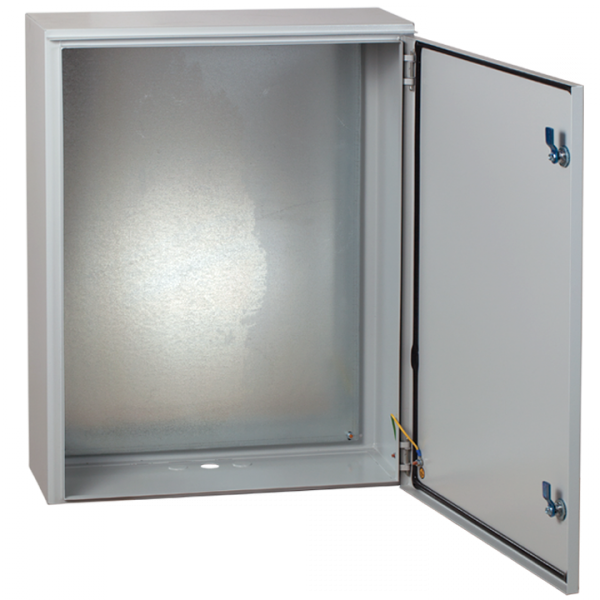

Щит с монтажной панелью ЩМПг-100.65.30 EKF(ЩРНМ-5) IP54 PROxima | mb24-5 EKF

Щит с монтажной панелью ЩМПг-1000х650х300 (ЩРНМ-5) IP54 герметичный от EKF PROxima — это прочная металлическая оболочка для компоновки силового и модульного оборудования в условиях повышенной влажности, запыленности и на улице. Корпус обеспечивает защиту от внешних воздействий, а встроенная монтажная панель упрощает фиксацию устройств.

Назначение и область применения

Щит с монтажной панелью ЩМПг-1000х650х300 (ЩРНМ-5) IP54 герметичный предназначен для сборки щитов управления, автоматизации и пунктов распределения электроэнергии. Подходит для установки внутри зданий и на открытых площадках благодаря защищённому корпусу. Часто используется в промышленности: на станциях, конвейерах, насосных участках, в системах освещения и вентиляции.

Технические характеристики

• Размеры корпуса: 1000×650×300 мм (высота×ширина×глубина)
• Глубина монтажа: 280 мм — позволяет размещать устройства с глубокими креплениями
• Материал корпуса: сталь толщиной 1,2 мм; дверца и крышка — 1 мм
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех сторон
• Номинальный ток: 630 А — рассчитан на работу с мощными нагрузками
• Напряжение: 380 В — соответствует трёхфазным сетям промышленного типа
• Цвет: 7035 RAL (серый матовый)
• Защитное покрытие: порошковое — устойчиво к царапинам, коррозии и перепадам температур
• Климатическое исполнение: УХЛ3 — работает при температурах от −40°C до +40°C, в условиях повышенной влажности
• Количество кабельных вводов: 3 шт. — для подключения входящих/исходящих кабелей
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-1000х650х300 (ЩРНМ-5) IP54 герметичный имеет внутреннюю стальную панель с отверстиями под DIN-рейки и крепления для силового оборудования. Монтаж осуществляется методом открытой установки — на стену, опору или раму. Для фиксации используются болты через предварительно подготовленные отверстия в задней стенке. Кабельные вводы уже установлены, но требуют герметизации после прокладки проводов. Комплектация некомплектная — оборудование (автоматы, контакторы, реле) не входят в состав, необходимо докупать отдельно.

Безопасность и стандарты

• Класс защиты I — корпус заземляется через специальный контакт, что исключает риск поражения током при пробое изоляции
• Имеет возможность подключения системы молниезащиты — можно использовать в районах с высокой грозовой активностью
• Соответствует требованиям ТУ 3434-001-96504521-2007
• Замок на дверце обеспечивает защиту от несанкционированного доступа

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и толщине материала 1,2 мм
• Порошковое покрытие повышает долговечность и устойчивость к химическим средам
• IP54 позволяет применять щит в помещениях с влажной средой и на улице
• Встроенный монтажный элемент снижает время сборки и улучшает жесткость конструкции
• Широкий температурный диапазон (УХЛ3) делает его пригодным для сурового климата
• Длина гарантии 5 лет — выше среднего для аналогичных решений

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP54 не обеспечивает герметичность при затоплении
• Недостаточно для взрывоопасных зон (не сертифицирована как Ex-оборудование)
• Кабельные вводы только три — при необходимости больше точек подключения потребуется доработка (просверливание или установка дополнительных вводов)
• Некомплектность — требуется самостоятельная закупка внутреннего оборудования
• Не рекомендуется для установки в местах с частыми ударными нагрузками или вибрацией без дополнительной амортизации

Примеры использования

• Электрощит управления конвейерной линией на пищевом заводе
• Распределительный пункт наружного освещения парковой территории
• Щит автоматизации насосной станции водоснабжения
• Центральное распределение питания на объекте с высокой запылённостью (цех, карьер)
• Аппаратный пункт для систем вентиляции в подземном паркинге

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров оборудования — глубина 280 мм должна вмещать все планируемые устройства
• Обязательно используйте герметизирующие кольца или термоусадочные трубки при прохождении кабелей через вводы — иначе защита IP54 будет нарушена
• При установке на улице выбирайте место с минимальным попаданием прямых осадков — хотя щит защищён, длительное воздействие воды на дверцу может вызвать коррозию в районе уплотнителей
• Для удобства обслуживания оставьте свободное пространство вокруг щита — минимум 60 см спереди
• При использовании в холодном климате убедитесь, что внутренние компоненты также рассчитаны на температуру ниже 0°C
• Щит с монтажной панелью ЩМПг-1000х650х300 (ЩРНМ-5) IP54 герметичный совместим с продукцией EKF PROxima — лучше использовать однотипные автоматы и рейки для унификации и совместимости
