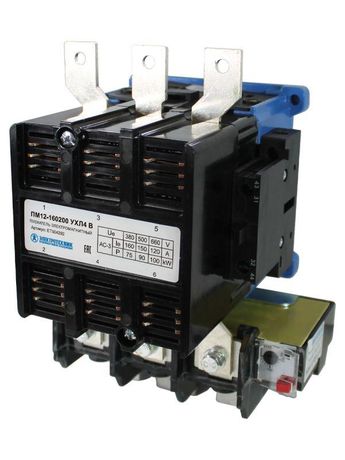

Пускатель электромагнитный ПМ12-160200 УХЛ4 В 160А 380В/50Гц AC 2НО+2НЗ нереверсивный с реле РТТ-326 136-160А Электротехник ET504292

Электромагнитный пускатель ПМ12-160200 УХЛ4 В от бренда Электротехник - это нереверсивный магнитный пускатель на 160 А, предназначенный для дистанционного включения и отключения трёхфазных электродвигателей. В комплекте с реле РТТ-326 он обеспечивает защиту от перегрузки и других аварийных режимов. Артикул et504292 подходит для сборки промышленных щитов и систем автоматизации.

Назначение и область применения

Пускатель ПМ12-160200 УХЛ4 В используется для удалённого запуска и остановки трёхфазных двигателей переменного тока. Он применяется там, где требуется надёжная коммутация под нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, краны, эскалаторы, тепловые завесы, системы АВР и оборудование на производствах.

Подходит для монтажа в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР, а также в шкафах автоматизации и распределительных устройствах. Применяется в металлургии, пищевой, нефтегазовой, энергетической и горнорудной промышленности, а также в городской инфраструктуре.

Технические характеристики

• Номинальный ток: 160 А
• Напряжение питания катушки: 380 В переменного тока (AC)
• Частота: 50 Гц
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Коммутируемая мощность при AC-3, 400 В: 64 кВт
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP00 - без защиты от внешних воздействий
• Климатическое исполнение: У3 (работает при температуре от -40 до +45 C)
• Тип исполнения: нереверсивный
• Встроенное реле: РТТ-326 (диапазон 136–160 А)

Совместимость и монтаж

Пускатель ПМ12-160200 УХЛ4 В устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода должны иметь жилу сечением, совместимым с зажимами (обычно 16–70 мм2, проверяйте по документации производителя).

Встроенные контакты позволяют подключить цепи управления, сигнализации и блокировки. Контактная система совместима с другими модулями серии ПМ12 - можно добавить дополнительные приставки, если нужны больше НО или НЗ контактов.

Не требует специальных инструментов для монтажа, но важно соблюдать момент затяжки винтов - переусердствовать нельзя, чтобы не повредить корпус или контакты.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустановок. Комплекс с реле РТТ-326 обеспечивает защиту от:

• перегрузки двигателя;
• асимметрии токов по фазам;
• затянутого пуска;
• заклинивания ротора.

При этом степень защиты IP00 означает, что устройство не имеет корпусной защиты - его необходимо монтировать внутри закрытого щита, исключающего доступ к токоведущим частям.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на длительную работу в условиях частых включений/выключений.
• Проверенная временем конструкция серии ПМ12 - одна из самых распространённых в России и СНГ благодаря надёжности.
• Простота обслуживания: все детали легко доступны, ремонтопригодны, есть возможность замены реле без замены всего пускателя.
• Широкий диапазон рабочих температур (-40…+45 C) делает его пригодным для использования в неотапливаемых помещениях и на улице (внутри щитов).
• Совместимость с большинством типов щитового оборудования - легко интегрируется в существующие решения.

Ограничения применения

• IP00 - нельзя использовать вне закрытого щита. Открытый монтаж недопустим - риск поражения током и повреждения от пыли, влаги, механических ударов.
• Не предназначен для работы с постоянным током - только переменный ток 50 Гц.
• Работает только с номинальным напряжением 380 В на катушке; применение другого напряжения (например, 220 В) невозможно без замены катушки - она несменяемая.
• Не имеет встроенной защиты от короткого замыкания - обязательно нужен автоматический выключатель или предохранители в цепи питания.
• Реле РТТ-326 настраивается на ток 136–160 А - не подходит для двигателей меньшей мощности (до 136 А) без замены реле.

Примеры использования

• Управление насосом водоснабжения в котельной - пускатель включает двигатель при необходимости, реле отключает при перегреве.
• Автоматизация конвейера на пищевом производстве - пускатель запускает ленту после срабатывания датчика, реле защищает от заклинивания.
• Система АВР в ЖКХ - при отключении основного питания пускатель переключает питание на резервный источник.
• Вентиляция в цеху - пускатель включает вентиляторы по графику, реле контролирует ток и отключает при перегрузке.

Практические советы

• Выбирая пускатель ПМ12-160200 УХЛ4 В, убедитесь, что ваш двигатель потребляет ток в диапазоне 136–160 А - иначе реле РТТ-326 будет некорректно работать.
• Для защиты от скачков напряжения и помех используйте RC-цепочки или варисторы на входе катушки управления.
• При монтаже в щите оставьте свободное пространство вокруг пускателя - он нагревается при работе, особенно при длительном токе близком к 160 А.
• Если вам нужны дополнительные контакты - выбирайте приставки серии ПМ12, они совместимы по креплению и функционалу.
• Не забывайте про обязательную установку автомата перед пускателем - он защищает всю цепь от КЗ, а сам пускатель - только от перегрузки.
• При замене старого пускателя - сверьте параметры: ток, напряжение катушки, количество контактов, тип монтажа. Модель ПМ12-160200 УХЛ4 В часто является прямым аналогом зарубежных решений.
