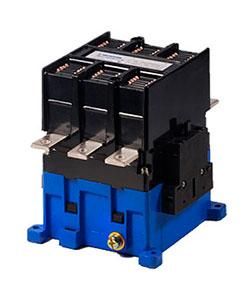

Пускатель ПМА-6100 УХЛ4 В 160А кат. 380В 2НО+2НЗ IP00 без реле Электротехник ET255377

Пускатель электромагнитный (ЭТ) ПМА-6100 УХЛ4 В, 380В, 2з+2р, 160А, нереверсивный, без реле, IP00 - это контактный аппарат для дистанционного включения и отключения силовой цепи с током до 160 А. Применяется в промышленных щитах и системах управления оборудованием. Бренд Электротехник, артикул et255377.

Назначение и область применения

Пускатель электромагнитный (ЭТ) ПМА-6100 предназначен для частого удалённого включения и выключения электрических цепей переменного тока до 660 В. Он работает без механического воздействия - управляется сигналом на катушку. Подходит для управления двигателями, нагревательными элементами, насосами, вентиляторами, светильниками и другими нагрузками. Часто используется в составе щитов АВР, УКРМ, ЩОТ, а также в системах автоматизации производства.

Технические характеристики

• Номинальный ток: 160 А - способен коммутировать нагрузки такого же уровня без перегрева.
• Напряжение катушки управления: 380 В переменного тока - требует именно такое питание для срабатывания.
• Род тока: переменный (AC), 50/60 Гц - не совместим с постоянным током.
• Контакты: 2 нормально замкнутых (НЗ) + 3 нормально открытых (НО); дополнительно 2 размыкающих и 2 замыкающих вспомогательных контакта - используются для сигнализации, блокировок и управления внешними цепями.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требуется установка внутри электрошкафа.
• Способ монтажа: на монтажную плату - крепится болтами прямо на металлический основание или DIN-рейку через переходную пластину.
• Исполнение: нереверсивное - нельзя изменить направление вращения , нужен второй контактор для реверса.
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40 C до +40 C и высокой влажностью.

Совместимость и монтаж

Пускатель электромагнитный (ЭТ) ПМА-6100 не имеет встроенного теплового реле - для защиты двигателя необходимо использовать внешнее реле перегрузки. Монтируется исключительно на жесткую поверхность: монтажную плиту или специальную планку, подходящую под размеры корпуса. Кабели подключаются сверху и снизу - входные фазы и выходные к двигателю должны иметь достаточное сечение (минимум 35–50 мм2 для 160 А). Для обеспечения безопасности все провода следует зафиксировать зажимами, чтобы предотвратить случайное выпадение. Открытые контакты требуют обязательной установки в гермостойком шкафе.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Соответствует нормам для оборудования класса III по степени защиты от поражения током. Однако из-за IP00 не применяется вне закрытых щитов. Все соединения должны соответствовать правилам устройства электроустановок (ПУЭ): соблюдение расстояний между фазами, наличие защитных кожухов и аварийной кнопки остановки.

Преимущества

• Высокая долговечность благодаря качественной материалам и проверенной конструкции серий ПМА.
• Отсутствие шума при работе - особенно важно в местах с чувствительным персоналом.
• Поддерживает работу в широких температурных диапазонах - подходит даже для холодных цехов и зимних условий.
• Готов к использованию в сложных системах автоматизации благодаря набору вспомогательных контактов.
• Широко распространён среди проектировщиков - легко найти запчасти и аналогичные решения.

Ограничения применения

• Не допускается установка на открытом воздухе или во влажных средах без дополнительной защиты - IP00 не защищает ни от брызг, ни от пыли.
• Не подходит для частых пусков более 60 раз в час - риск перегрева катушки и контактов.
• Не содержит внутренней термической защиты - обязательно применение внешнего теплового реле при управлении двигателями.
• Требуется точное соответствие напряжения катушки - подключение на 220 В вместо 380 В вызовет отказ срабатывания.
• Нельзя использовать для реверсивных схем без парного второго контактора.

Примеры использования

• Управление крупным насосом в системе водообеспечения предприятия.
• Включение компрессора в технологическом цикле пищевой линии.
• Часть схемы АВР для бесперебойного питания критически важного оборудования.
• Автоматизация системы освещения на производстве с программируемым контроллером.
• Контролирование стартера вентилятора в теплообменном модуле.

Практические советы

• Выбирая этот пускатель, всегда проверьте, что ваш источник управления даёт именно 380 В AC - недостаточное напряжение приведёт к “зависанию” контактора.
• Для длительной службы используйте антивибрационные прокладки под монтажную плату - удары и сотрясения снижают срок жизни контактов.
• Проверяйте плотность затяжки клемм после первых нескольких включений - медные провода деформируются, и плохой контакт вызывает перегрев.
• Если вам нужна защита от перегрузки - выбирайте модель с реле (например, ПМА-6100 с RTO), а не эту версию без него.
• При сборке щита помните: хотя контактор рассчитан на 160 А, он не является автоматическим выключателем - для защиты цепи нужен отдельный автоматический выключатель с соответствующим номиналом.
