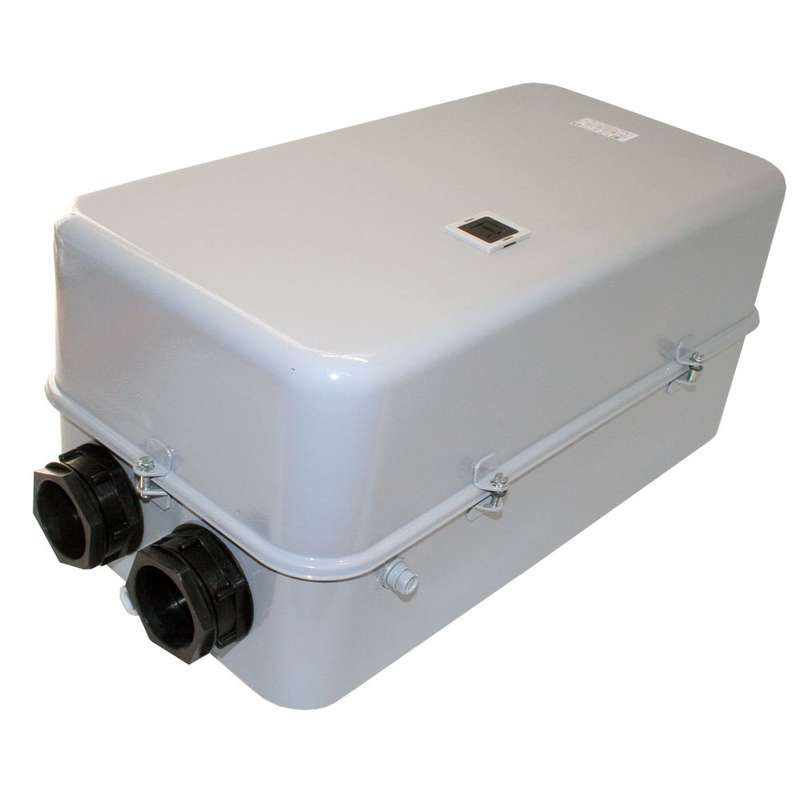

Пускатель электромагнитный ПМ12-160210 У2 В, 380В, 1602 - 072210221ВВ380000520 КашинЗЭА

Пускатель электромагнитный У2 В 380В 1602, 145А категория 380В AC (ПМА 6222) - это устройство для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором, оснащённое тепловым реле и защищённое от пыли и влаги. Произведённый компанией КЗЭА, он предназначен для стационарных установок и работает при напряжении до 660 В переменного тока.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 1602, 145А категория 380В AC (ПМА 6222) используется для включения, выключения и защиты электродвигателей в системах автоматического управления. Подходит для работы с двигателями мощностью до 75 кВт. Применяется на производстве: на конвейерах, насосах, вентиляторах, компрессорах и других механизмах с постоянной нагрузкой. Защита от перегрузок и обрыва фаз делает его надёжным решением для длительной эксплуатации.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток через силовые контакты.
• Напряжение катушки управления: 380 В переменного тока - требует именно такое питание для срабатывания.
• Напряжение коммутируемых цепей: до 660 В AC - позволяет использовать в сетях высокого напряжения.
• Тепловое реле: да - обеспечивает защиту от перегрева двигателя; диапазон настройки - 120 А.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25 C до +55 C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды с любого направления.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жёсткую поверхность с помощью крепёжных отверстий.
• Тип соединения: винтовые зажимы - обеспечивают прочную и долговечную связь с проводниками.
• Класс выпуска: класс 20 - время срабатывания теплового реле при перегрузке соответствует стандартному графику для двигателей средней инерции.
• Индикация: есть - наличие светодиода или механического указателя состояния включения/выключения (хотя световых сигнализаторов нет, индикация реализована иным способом).
• Количество контактов: 0/2/2/2/3/2 - расшифровывается как: 0 нормально открытых силовых, 2 нормально закрытых вспомогательных, 2 нормально открытых вспомогательных, 2 дополнительных, 3 вспомогательных, 2 вспомогательных - точное количество зависит от модификации, но все контакты доступны для подключения цепей управления.

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 1602, 145А категория 380В AC (ПМА 6222) совместим с любыми трёхфазными двигателями до 75 кВт при напряжении питания до 660 В. Монтаж выполняется на металлической платформе или DIN-рейке с соблюдением рекомендованного усилия затяжки винтов (не более 1,5 Нм). Обязательно проверьте соответствие сечения проводов: для тока 160 А требуется медный провод минимум 35–50 мм2. Не допускается установка в местах с постоянным воздействием струй воды или химически активных веществ.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле обеспечивает защиту согласно классу 20, что гарантирует своевременное отключение при длительной перегрузке. Работа устройства безопасна при условии соблюдения правил электромонтажа и регулярной проверки контактов на окисление и нагрев.

Преимущества

• Высокая надёжность благодаря качественной сборке и использованию материалов, устойчивых к коррозии.
• Встроенное тепловое реле исключает необходимость внешнего термореле - снижает стоимость и сложность системы управления.
• Защита IP54 позволяет применять в помещениях с повышенной запылённостью и влажностью - например, на заводах, в цехах, на элеваторах.
• Поддержка напряжения до 660 В открывает возможности для использования в старых и промышленных сетях, где сохраняется высокое напряжение.
• Винтовые зажимы обеспечивают долговечное соединение даже при вибрациях оборудования.

Ограничения применения

• Не предназначен для частотного регулирования - нельзя использовать с частотными преобразователями.
• Не имеет встроенных функций реверса - для изменения направления вращения нужен второй пускатель или реверсивная схема.
• Не работает при напряжении ниже 85 % от номинала (323 В) - возможны отказы при просадках сети.
• Не следует устанавливать в местах с температурой выше +55 C - риск перегрева катушки и выхода из строя.
• Отсутствие световых индикаторов усложняет диагностику - необходимо использовать внешние сигналы или контроллеры.

Примеры использования

• Привод конвейера на пищевом производстве - пускатель включает двигатель после запуска линии и отключает его при аварии.
• Циркуляционный насос в системе отопления - обеспечивает плавный старт и защиту от перегрузки при закупорке труб.
• Воздуховодный вентилятор на производстве - работает в режиме круглосуточного включения, защищён от обрыва фазы.
• Компрессор в pneumatic системе - сочетание с тепловым реле предотвращает повреждение двигателя при высокой нагрузке.

Практические советы

• При монтаже используйте кабели с подходящим сечением - для 160 А лучше выбирать медные провода 50 мм2, особенно при длинных участках.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя.
• Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) установите параллельно катушке ограничитель перенапряжения ОПН.
• Если требуется больше вспомогательных контактов - можно подключить дополнительные блоки, совместимые с конструкцией ПМА 6222.
• Не применяйте в условиях постоянного воздействия прямого потока воды - IP54 не является водонепроницаемостью, только противобрызговой защитой.
