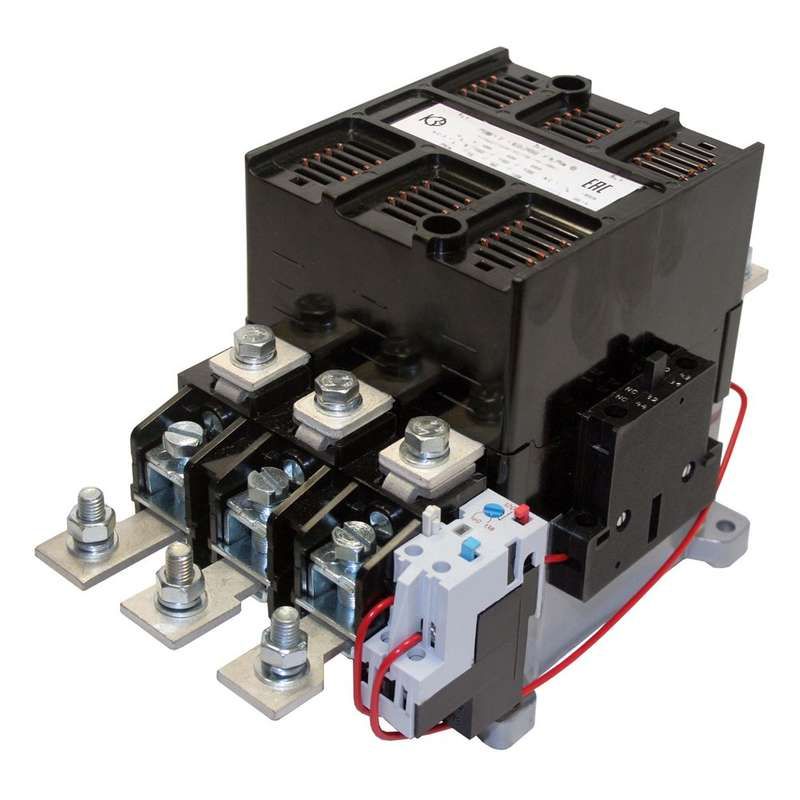

Пускатель электромагнитный ПМ12-160200 УХЛ4 В 380В 1602 - 072200220ВВ380000520 КашинЗЭА

Пускатель электромагнитный ПМ12-160200 УХЛ4 380В AC 160А кат. 1602 - устройство для дистанционного управления трёхфазными асинхронными двигателями, обеспечивающее пуск, остановку и защиту от перегрузок. Применяется в стационарных системах автоматизации с напряжением до 660 В. Бренд КЗЭА г.Кашин, артикул ПМ12-160200.

Назначение и область применения

Пускатель электромагнитный ПМ12-160200 УХЛ4 380В AC 160А кат. 1602 предназначен для коммутации силовых цепей трёхфазных двигателей с короткозамкнутым ротором. Обеспечивает удалённое включение и выключение, а также защиту от длительной перегрузки и обрыва фазы. Подходит для использования в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и других станках с постоянной нагрузкой.

Технические характеристики

• Тип: электромагнитный пускатель с тепловым реле
• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 160 А
• Напряжение катушки управления: 380 В AC
• Номинальное напряжение контактов: до 660 В
• Мощность защищаемого двигателя: до 75 кВт
• Диапазон настройки тепловой защиты: 120 А
• Количество контактов: 5 нормально открытых (НО) / 4 нормально закрытых (НЗ)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допустима повышенная влажность
• Способ монтажа: на монтажную плату (панель)
• Тип соединения цепей управления: винтовые зажимы
• Индикация состояния: есть (визуальное определение включения)
• Число световых индикаторов: 0 - сигналы отсутствуют, состояние определяется механическим положением контактов
• Класс выпуска: 20 - соответствует требованиям ГОСТ Р 50030.4.1

Совместимость и монтаж

Пускатель ПМ12-160200 УХЛ4 380В AC 160А кат. 1602 монтируется исключительно на монтажную плату или щитовую панель с помощью болтов или крепёжных отверстий, предусмотренных конструкцией корпуса. Не предназначен для DIN-рейки. Соединение управляющей катушки - винтовое, требует плотного затягивания проводов сечением до 16 мм2. Для обеспечения надёжности рекомендуется использовать медные жилы с наконечниками. Монтаж следует выполнять в вертикальном положении +-15°. Учитывайте свободное пространство вокруг аппарата для теплоотвода - особенно при работе близко к предельной температуре +55 C.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1 и имеет класс выпуска 20, что гарантирует соответствие требованиям безопасности для электрооборудования средней категории. Тепловое реле защищает двигатель от перегрева при длительных перегрузках и обрыве фазы. Отдельно необходимо устанавливать ограничитель перенапряжения (ОПН) параллельно катушке управления - это снижает риск пробоя изоляции и продлевает срок службы катушки при коммутациях.

Преимущества

• Высокая коммутационная способность - рассчитан на 160 А, подходит для мощных двигателей до 75 кВт
• Встроенное тепловое реле с регулировкой на 120 А - не требуется внешняя защита при типовых нагрузках
• Устойчивость к климатическим условиям УХЛ4 - можно применять в неотапливаемых помещениях и на объектах с высокой влажностью
• Явная индикация включения - позволяет оперативно диагностировать состояние без тестеров
• Готовый набор контактов (5НО+4НЗ) - достаточен для большинства схем управления, включая реверс

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не используется в условиях постоянной запылённости или сырости - отсутствует защита от пыли и брызг
• Не совместим с частотными преобразователями - не рассчитан на импульсные токи и высокочастотные помехи
• Требуется обязательная установка ОПН для защиты катушки - без него возможны отказы при скачках напряжения
• Монтаж только на плату - нельзя установить на DIN-рейку, что ограничивает использование в современных шкафах

Примеры использования

• Управление насосной станцией в водопроводе с двигателем 75 кВт
• Автоматический пуск конвейера на пищевом производстве
• Реверсивная схема управления вентилятором в системе вентиляции
• Комплексная система управления компрессором в заводском воздухопроводе

Практические советы

• Выбирая ПМ12-160200 УХЛ4 380В AC 160А кат. 1602, проверьте соответствие напряжения катушки (380 В) вашей сети управления - неверное напряжение вызывает перегрев или отказ срабатывания
• При использовании в реверсе обязательно применяйте блокировку между двумя пускателями - чтобы избежать короткого замыкания
• Настройте тепловое реле точно на рабочий ток двигателя - не выше 120 А, даже если двигатель потребляет меньше
• Обязательно установите ОПН на катушку - это дешёвая мера, которая предотвращает дорогостоящий ремонт
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - термические циклы могут ослабить контакт
• Не используйте этот пускатель в сетях с высокими гармоническими искажениями - он не адаптирован для таких условий
