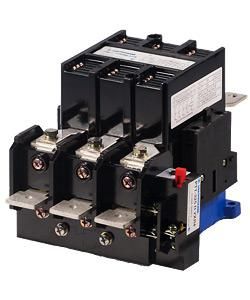

Пускатель ПМА-6202 УХЛ4 В 160А кат. 380В 2НО+2НЗ IP00 с реле РТТ-326 136-160А Электротехник ET009638

Пускатель электромагнитный 380В 2з+2р 160А нереверсивный с реле РТТ-326 136-160А IP00 УХЛ4 В ПМА-6202 - это комбинированное устройство на основе контактора серии ПМА и теплового реле РТТ-326, предназначенное для безопасного запуска, остановки и защиты электродвигателей мощностью до 160 А в промышленных сетях переменного тока 380–660 В.

Назначение и область применения

Пускатель электромагнитный 380В 2з+2р 160А нереверсивный с реле РТТ-326 136-160А IP00 УХЛ4 В ПМА-6202 используется для дистанционного включения и выключения электрических цепей под нагрузкой. Он сочетает функции коммутации (через контактор) и защиты двигателя (через тепловое реле). Подходит для управления электродвигателями в таких устройствах:

• насосы и компрессоры;
• вентиляторы и тепловые завесы;
• конвейеры, эскалаторы, лифты;
• станки, печи, системы АВР;
• осветительные сети с высокими пусковыми токами.

Часто применяется в сборках промышленных шкафов: ЩОТ, УКРМ, АВР, ЩУР, ПР и других типов НКУ.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток главных контактов.
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания.
• Максимальное напряжение цепи питания: 660 В - допустимый предел для коммутируемых цепей.
• Род тока: переменный (AC), частота 50/60 Гц.
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих - используются для сигнализации, блокировок и управления внешним оборудованием.
• Тепловое реле: РТТ-326 с диапазоном регулировки 136–160 А - защищает двигатель от перегрузки, асимметрии фаз и длительного пуска.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри корпуса или шкафа.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к влажности и конденсату.
• Способ монтажа: на монтажную плату - крепится через отверстия и болты, не имеет DIN-рейки.

Совместимость и монтаж

Пускатель электромагнитный 380В 2з+2р 160А нереверсивный с реле РТТ-326 136-160А IP00 УХЛ4 В ПМА-6202 рассчитан исключительно на монтаж на жесткую металлическую или пластиковую плату. Для этого предусмотрены четыре крепежных отверстия. Не совместим с DIN-рейкой. Катушка управления питается от 380 В AC - нельзя использовать с 220 В или постоянным током. Главные контакты рассчитаны на три фазы - однофазные нагрузки не поддерживаются. Тепловое реле РТТ-326 необходимо правильно настроить под реальный ток двигателя - регулировка осуществляется поворотом рычага в диапазоне 136–160 А.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2 для электромагнитных контакторов и тепловых реле. Применение в соответствии с классом защиты IP00 требует обязательной установки в герметичном или закрытом электрошкафе. Открытая эксплуатация вне корпуса недопустима - риск поражения током и выхода из строя из-за пыли или влаги.

Преимущества

• Высокая надежность благодаря проверенной конструкции контакторов серии ПМА.
• Отсутствие механических шумов при работе - важное преимущество для помещений с чувствительными условиями.
• Интегрированное тепловое реле РТТ-326 обеспечивает комплексную защиту без необходимости внешнего оборудования.
• Устойчивость к широкому диапазону температур (УХЛ4) делает его пригодным для холодных и влажных производственных зон.
• Поддержка напряжения до 660 В - позволяет применять в сетях с повышенным уровнем напряжения без дополнительных преобразователей.

Ограничения применения

• Не подходит для открытых площадок или мест с высокой запыленностью - степень защиты IP00 требует обязательной установки в шкаф.
• Не является реверсивным - нельзя использовать для изменения направления вращения двигателя.
• Требуется точная настройка теплового реле - неверная установка может вызвать ложное отключение или отказ защиты.
• Не совместим с системами управления на 220 В - катушка должна получать именно 380 В AC.
• Не рекомендован для частотного регулирования двигателей - возможны помехи и некорректная работа реле.

Примеры использования

• Шкаф управления насосной станцией в водоканале - пускатель включает насос при достижении уровня воды и отключает при перегреве.
• Щит АВР на объекте ЖКХ - обеспечивает автономное переключение между основным и резервным источником питания.
• Контроллер конвейера на пищевом производстве - пускатель запускает ленту после сброса аварии и защищает мотор от заклинивания.
• Система вентиляции в цеху металлургии - пускатель включает вентиляторы при нагреве и отключает при превышении тока.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (380 В) и тока нагрузки (не более 160 А).
• Настройте реле РТТ-326 точно под номинальный ток двигателя - используйте таблицу на корпусе реле.
• Убедитесь, что монтажная плата прочная и не деформируется при вибрациях - это влияет на контактные группы.
• Не устанавливайте рядом с источниками тепла выше 40 C - даже при UHL4 есть верхний предел температуры окружающей среды.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых пусках или высоких токах.
• При использовании в составе шкафа - обязательно соблюдайте минимальные зазоры вокруг пускателя для теплоотвода.
