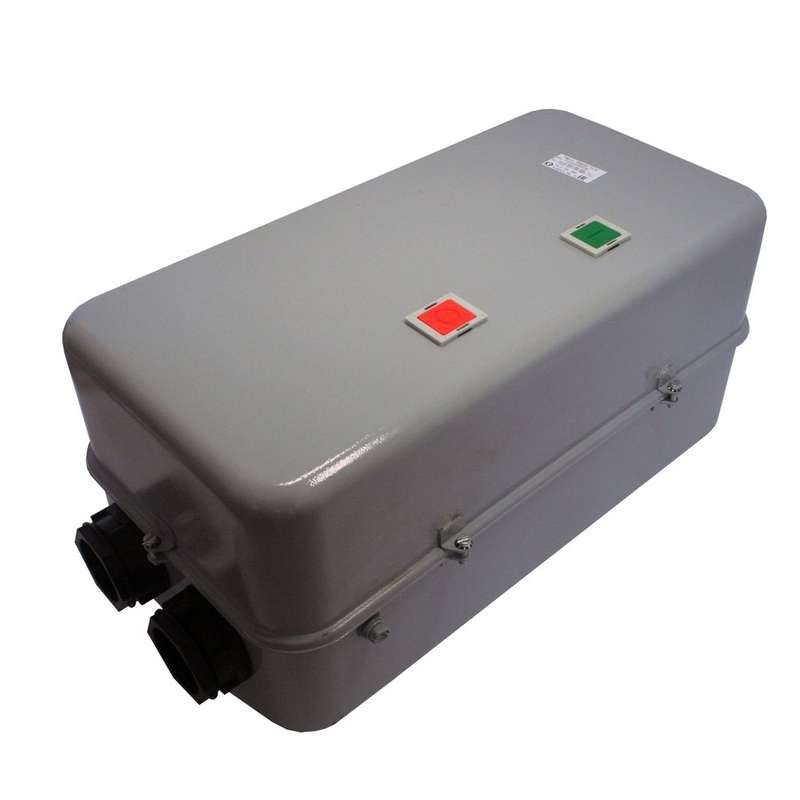

Пускатель электромагнитный ПМ12-160220 У2 В 380В 1602 - 072220221ВВ380000520 КашинЗЭА

Пускатель электромагнитный У2 В 380В 145А категория 380В AC - устройство для дистанционного включения, выключения и защиты трёхфазных двигателей. Произведён компанией КЗЭА, артикулы 072220221вв380000520 и пм12-160220. Подходит для стационарных систем с напряжением до 660 В.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 145А категория 380В AC предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и реверсирование. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках. Защищает двигатель от длительной перегрузки и обрыва фазы благодаря встроенному тепловому реле.

Технические характеристики

• Номинальный ток: 160 А (реальная нагрузка - до 120 А с учётом защиты)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 75 кВт
• Род тока: Переменный (50/60 Гц)
• Климатическое исполнение: У2 - работает при температуре от −40 C до +55 C
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тип пускателя: Прямого пуска (без реверса в базовой версии)
• Тепловое реле: Да, с настройкой на 120 А
• Количество контактов: 3 нормально открытых (НО) для силовой цепи, 2+2 нормально закрытых (НЗ) и нормально открытых (НО) для вспомогательных цепей
• Способ монтажа: На монтажную плату (панель)
• Тип соединения: Винтовые зажимы
• Класс выпуска: Класс 20 - время срабатывания тепловой защиты при 1,2×Iн - около 20 минут
• Индикация: Есть (состояние включения/выключения)
• Световые сигнализаторы: Нет

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 145А категория 380В AC монтируется на металлическую панель с помощью крепёжных отверстий. Диаметр проводов для винтовых зажимов - до 25 мм2. Для работы требуется источник питания 380 В переменного тока для катушки управления. Вспомогательные контакты можно использовать для блокировок, сигнализации или подключения кнопочных постов. Не требует внешних модулей для базового функционирования, но допускает установку дополнительных контактных приставок для расширения числа контактов.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р МЭК 60947-4-1. Тепловое реле обеспечивает защиту от перегрева двигателя. Работа при температуре выше +55 C запрещена - возможен выход из строя. Для предотвращения пробоя катушки при коммутации рекомендуется применять ограничитель перенапряжения ОПН, установленный параллельно катушке.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме
• Высокая степень защиты IP54 позволяет использовать в условиях повышенной запылённости и влажности
• Чёткая индикация состояния упрощает диагностику
• Гибкое число вспомогательных контактов (4 НЗ + 4 НО) даёт возможность реализовать сложные схемы управления
• Класс 20 обеспечивает плавное срабатывание при перегрузке, исключающее ложные отключения

Ограничения применения

• Не предназначен для частотного регулирования - только прямой пуск
• Максимальная температура окружающей среды - +55 C; при более высоких значениях возможен отказ
• Требуется питание 380 В для катушки - нельзя использовать с 220 В без изменения катушки
• Отсутствие световых индикаторов - состояние определяется только механической индикацией
• Монтаж только на панель - не поддерживает DIN-рейку

Примеры использования

• Управление насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Пуск вентилятора в HVAC-системе
• Автоматизация станка с ЧПУ (при наличии реверсивной схемы с двумя пускателями)

Практические советы

• При подборе проводов к винтовым зажимам проверьте сечение - не превышайте 25 мм2, чтобы избежать плохого контакта
• Для надёжной работы в условиях вибрации используйте контргайки на винтах
• Если нужен реверс - установите два таких пускателя с блокировками
• Обязательно подключите ОПН к катушке управления, особенно при частых включениях
• Проверяйте настройку теплового реле - оно рассчитано на 120 А, что ниже номинального тока 160 А; это нормально, так как соответствует мощности 75 кВт
• Не устанавливайте рядом с нагревательными элементами - риск перегрева выше допустимого
