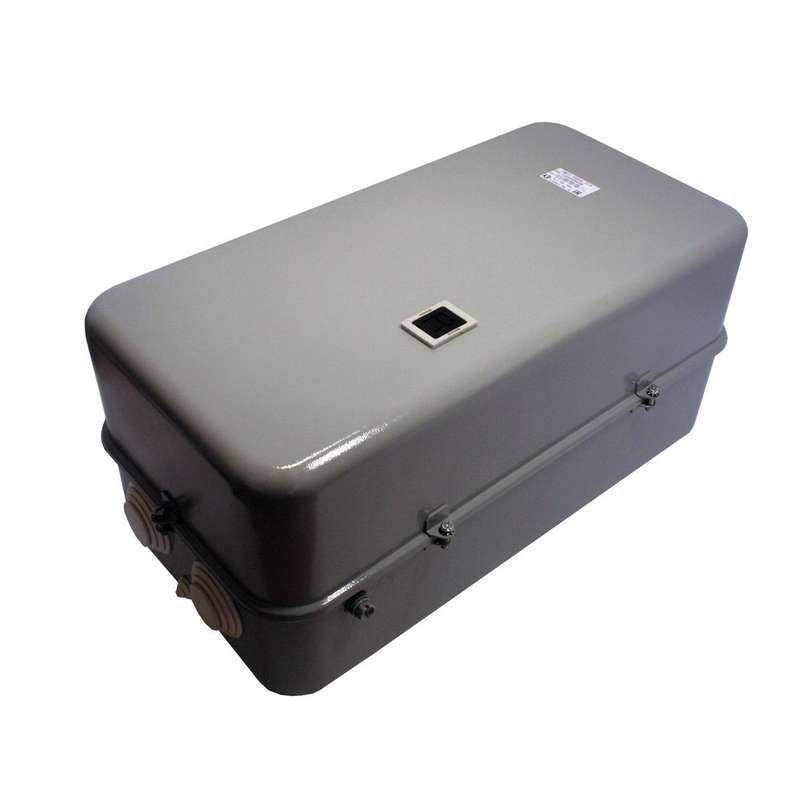

Пускатель электромагнитный ПМ12-160240 У3 В 380В 1602 - 072240222ВВ380000520 КашинЗЭА

Пускатель электромагнитный У3 В 380В 145А категория 380В AC - устройство для дистанционного включения, выключения и защиты трёхфазных двигателей. Произведён компанией КЗЭА, артикулы 072240222вв380000520 и пм12-160240. Подходит для стационарных систем управления с напряжением до 660 В.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 145А категория 380В AC предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и защиту от перегрузок и обрыва фазы. Применяется в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Работает в цепях переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который может коммутировать пускатель без повреждения.
• Напряжение катушки управления: 380 В AC - требует именно такое напряжение для срабатывания; не совместим с 220 В или постоянным током.
• Максимальное рабочее напряжение: 660 В - допустимо подключение к сетям до этого значения.
• Номинальная мощность: 75 кВт - рекомендованная нагрузка для двигателя при 380 В.
• Тепловое реле: да - встроено, защищает двигатель от длительной перегрузки, настраивается на 120 А.
• Климатическое исполнение: У3 - работает при температуре от −40 C до +55 C, в условиях умеренного климата с повышенной влажностью.
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли. Не подходит для открытых площадок.
• Количество контактов: 3 НО (основные), 2 НЗ + 2 НО (вспомогательные) - позволяет реализовать схемы с блокировками и индикацией состояния.
• Способ соединения: винтовые зажимы - надёжное, но требующее периодической проверки затяжки.
• Класс выпуска: Class 20 - тепловое реле отключит двигатель через 20 минут при токе 1,2×Iном.
• Индикация: есть - наличие светодиода или механического указателя положения контактов (не указано количество световых сигнализаторов - значит, индикация не оптическая, а механическая).

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В 145А категория 380В AC монтируется на монтажную плату. Не имеет DIN-рейки - нельзя крепить на шину. Для сборки требуется панель с отверстием под корпус и возможность фиксации болтами. Винтовые клеммы рассчитаны на провода сечением до 25 мм2. Перед монтажом проверьте соответствие диаметра отверстий и расстояний между крепёжными элементами. Тепловое реле уже установлено - не требует дополнительной настройки, если ток нагрузки не превышает 120 А.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р МЭК 60947-4-1. Защита от перегрузок обеспечена встроенным тепловым реле. Для предотвращения пробоя катушки управления при отключении рекомендуется использовать ограничитель перенапряжения (ОПН), подключаемый параллельно катушке. Без него возможны скачки напряжения, снижающие срок службы электромагнита.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты.
• Высокая коммутационная способность (160 А) - подходит для крупных двигателей.
• Наличие вспомогательных контактов (4 шт.) - удобно для создания сложных схем управления.
• Климатическое исполнение У3 - устойчив к колебаниям температуры и влажности в помещениях.
• Производитель КЗЭА - известный российский изготовитель, обеспечивающий ремонтопригодность и доступность запчастей.

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP40 не соответствует требованиям взрывозащиты.
• Не подходит для наружной установки - отсутствует защита от влаги и пыли.
• Требуется питание катушки именно 380 В AC - не работает от 220 В или постоянного тока.
• Монтаж только на плату - невозможно установить на DIN-рейку.
• Максимальная температура эксплуатации 55 C - не используется в жарких цехах без принудительного охлаждения.

Примеры использования

• Управление насосом 75 кВт в системе водоснабжения завода.
• Включение/остановка вентилятора в печи термообработки.
• Автоматический пуск конвейера на пищевом производстве.
• Система управления компрессором в цехе сжатого воздуха.

Практические советы

• Проверяйте затяжку винтовых клемм каждые 6 месяцев - ослабление вызывает нагрев и выход из строя.
• Если используете длинные кабели от пускателя к двигателю - учтите падение напряжения, чтобы не превысить 75 кВт.
• Подключите ОПН параллельно катушке - продлит срок службы пускателя и снизит помехи в системе управления.
• Не устанавливайте рядом с источниками высокой температуры - превышение 55 C приведёт к сбою работы теплового реле.
• При замене - выбирайте аналог с таким же классом защиты (Class 20) и током настройки (120 А).
