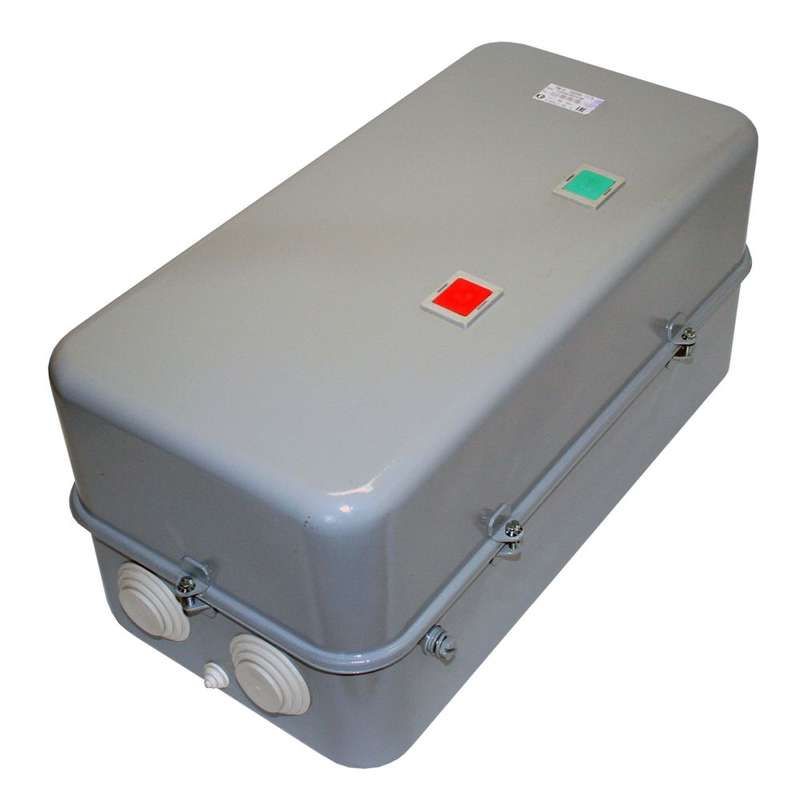

Пускатель электромагнитный ПМ12-160260 У3 В 380В 1602 - 072260222ВВ380000520 КашинЗЭА

Пускатель электромагнитный У3 В 380В 1602 - это устройство для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором, оснащённое тепловым реле и встроенными контактами. Произведённый компанией КЗЭА, этот пускатель рассчитан на работу в стационарных системах с напряжением до 660 В и обеспечивает защиту от перегрузок и обрыва фаз.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 1602 предназначен для коммутации трёхфазных двигателей мощностью до 75 кВт. Он используется для удалённого запуска, остановки и реверса электроприводов в условиях постоянной нагрузки. Подходит для установки в распределительных щитах, на станках, конвейерах, насосных и вентиляционных системах. Применяется там, где требуется надёжное автоматическое управление и защита от перегрева двигателя.

Технические характеристики

• Номинальный ток: 160 А - максимальный рабочий ток через основные контакты.
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для включения.
• Номинальная мощность: 75 кВт - соответствует максимальной мощности двигателя, который можно контролировать.
• Напряжение питания: до 660 В AC - допустимый верхний предел сетевого напряжения.
• Тип тока: переменный (AC), 50/60 Гц - работает только с сетью стандарта Европы и США.
• Тепловое реле: да - защищает двигатель от длительных перегрузок; диапазон настройки - 120 А.
• Количество контактов: 3 нормально замкнутых (НО), 2 нормально разомкнутых (НЗ), дополнительно 2 размыкающих и 2 замыкающих - позволяет реализовать сложные схемы управления.
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды и пыли в значительном количестве.
• Климатическое исполнение: У3 - рассчитан на умеренный климат с температурой от −25C до +55C.
• Максимальная температура эксплуатации: 55 C - нельзя использовать в местах с высокими внешними температурами (например, рядом с печами).
• Класс выпуска: Class 20 - время срабатывания теплового реле при перегрузке составляет около 20 минут при удвоенной токовой нагрузке.
• Тип соединения: винтовые зажимы - требуют регулярной проверки затяжки проводов.
• Индикация: есть - наличие индикатора состояния (включение/выключение) позволяет оперативно определить положение аппарата.
• Количество световых сигнализаторов: 0 - индикация не имеет цветового отличия, только механический показатель.
• Способ монтажа: на монтажную плату - не предусматривает крепление на DIN-рейку.

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В 1602 устанавливается исключительно на монтажную плату. Его корпус не совместим с DIN-рейками. Для подключения используйте медные провода сечением, соответствующим току 160 А - рекомендовано минимум 35–50 мм2. Обязательно соблюдайте момент затяжки винтов - слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает контактные площадки. Тепловое реле уже встроено и не требует дополнительной настройки при первом использовании, однако его порог срабатывания (120 А) необходимо проверить под нагрузкой перед вводом в эксплуатацию.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Защита от перегрузки реализована через биметаллическую пластину внутри теплового реле. Отдельно следует отметить: устройство не имеет функции защиты от короткого замыкания - её обеспечивают внешние автоматические выключатели или предохранители. Для снижения импульсных перенапряжений на катушке управления рекомендуется установить ограничитель перенапряжений (ОПН) параллельно катушке - особенно при работе с длинными управляющими цепями.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме.
• Высокая плотность контактов (3 НО + 4 вспомогательных) позволяет реализовать сложные алгоритмы управления без дополнительных модулей.
• Индикация состояния упрощает диагностику работы системы без тестеров.
• Конструкция с винтовыми зажимами обеспечивает долговечное соединение даже при вибрациях.
• Производитель - КЗЭА - известен надёжностью продукции для промышленного оборудования.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP40 не соответствует требованиям взрывозащиты.
• Не подходит для мобильных или часто перемещаемых установок - жесткая фиксация на плате делает демонтаж трудоёмким.
• Не работает при напряжении ниже 300 В на катушке - возможны отказы включения.
• Не допускается использование при температуре выше 55 C - риск перегрева и выхода из строя теплового реле.
• Не имеет защиты от короткого замыкания - обязательно нужен внешний автоматический выключатель.
• Отсутствие световых индикаторов усложняет визуальный контроль состояния в плохо освещённых помещениях.

Примеры использования

• Управление насосом в системе водоснабжения мощностью 75 кВт.
• Автоматизация конвейера на пищевом производстве с частыми пусками и остановками.
• Привод вентилятора в системе вентиляции и кондиционирования воздуха.
• Подъёмник или лебёдка с периодической нагрузкой, требующая защиты от перегрузки.

Практические советы

• При монтаже на плату оставьте свободное пространство вокруг пускателя - он нагревается при работе, особенно при токе выше 120 А.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контактов - одна из частых причин аварий.
• Если система работает в условиях повышенной вибрации, закрепите пускатель с помощью антивибрационных прокладок.
• Для реверсивных схем используйте два таких пускателя - один для прямого, второй для обратного направления - с блокировкой между собой.
• При замене старого пускателя сверьте тип контактов - модель У3 В 380В 1602 имеет уникальное сочетание 3НО+2НЗ+2Р+2З, которое может не совпадать с аналогами других производителей.
• Артикулы 072260222вв380000520 и пм12-160260 - это одни и те же устройства, просто разные номера в каталогах. При заказе указывайте любой из них.
